俗稱剎車、閘。分為行車制動器(腳剎)和駐車制動器(手剎）兩種。在行車
過程中，一般都采用行車制動（腳剎），便于在前進的過程中減速停車，不單是使汽車保持不動。若行車制動失靈時才采用駐車制動。當車停穩后，就要使用駐車制
動（手剎），防止車輛前滑和后溜。停車后一般除使用駐車制動外，上坡要將檔位掛在一檔（防止后溜），下坡要將檔位掛在倒檔（防止前滑）。
使機械 運轉部件停止或減速所必須施加的阻力矩稱為制動力矩。制動力矩是設計、選用制動器的依據，其大小由機械的型式和工作要求決定。制動器上所用摩擦材料（制動 件）的性能直接影響制動過程，而影響其性能的主要因素為工作溫度和溫升速度。摩擦材料應具備高而穩定的摩擦系數和良好的耐磨性。摩擦材料分金屬和非金屬兩 類。前者常用的有鑄鐵、鋼、青銅和粉末冶金摩擦材料等，后者有皮革、橡膠、木材和石棉等。
制動系統的一般工作原理是，利用與車身(或車架)相連的非旋轉元件和與車輪(或傳動軸)相連的旋轉元件之間的相互摩擦來阻止車輪的轉動或轉動的趨勢。
一 個以內圓面為工作表面的金屬制動鼓固定在車輪輪轂上，隨車輪一同旋轉。在固定不動的制動底板上，有兩個支承銷，支承著兩個弧形制動蹄的下端。制動蹄的外圓 面上裝有摩擦片。制動底板上還裝有液壓制動輪缸，用油管與裝在車架上的液壓制動主缸相連通。主缸中的活塞可由駕駛員通過制動踏板機構來操縱。
1.故障機理電感線圈是電磁制動器最主要的元件，也是絕大多數故障產生的根源。電感線圈的重要特征就是在電路通斷瞬間，尤其是斷開瞬間會產生強大的 感應電動勢。這種電動勢通常是正常工作電壓的幾倍至幾百倍。如此高的沖擊電壓對電磁制動器本身?yè)p害極大，對后續設備也有很大影響。
一個電感線圈，除具有一定的電感量L外，還有導線電阻R、鐵心損耗以及線圈匝間和層間的電容等參數。實際的電感線圈的等效電路用R與L串聯，用R上 的損耗表示實際電感線圈的一切損耗；用一個等效電容C并聯在電感線圈兩端，表示線圈匝間和層間電容及其他分布電容，這樣組成實際電感線圈的等效電路。
當接點斷開電感電路時，從理論上講，電感中電流突然中斷，電感兩端會產生反電動勢，由于這時電流變化率極大，故電感兩端將產生趨于無限大的反向電壓 (實際上不可能無限大)。假設穩態時電感線圈中存儲的磁場能量為W，當觸點剛分開時電感中的磁場要繼續維持電流I的導通，這時I向C充電，當超過擊穿電壓 時產生電弧，電弧使電流保持導通狀態。當電弧被拉開到一定距離而熄滅時，觸點斷開。此時，電感線圈產生的自感電勢將繼續維持電流的導通，形成RLC串聯振 蕩電路。若此電壓小于觸點間隙的擊穿電壓，電容C被繼續充電，電容兩端亦即線圈兩端便建立起越來越高的尖峰電壓，直到高于正在斷開的觸點間隙擊穿電壓時， 觸點間隙再被擊穿，于是原來充電的電容C又通過電弧向直流母線反向充電。
隨著觸點間隙的繼續增大，又一次斷弧并再次重復上述充放電過程，放電電壓逐次升高，電容C的電壓最高可達上萬伏。其脈沖功率足以損壞半導體器件，并且由于其中含有豐富的諧波分量，會干擾控制系統引起誤操作。
外部環境也是電磁制動器發生故障的重要因素。對于電感線圈，絕緣材料的選擇與防短路是關鍵，短路通常是絕緣損壞的結果。電感線圈的絕緣壽命試驗表 明，振動對電磁制動器壽命的影響并不大，潮濕也不是主要影響因素(潮濕會緩慢改變繞組間的電阻率，從而縮短電磁制動器的壽命)，而熱循環是降低壽命期望值 最主要的原因。
電感線圈失效模式及結果：
(1)振動影響：敏感性喪失、零件和引線斷裂。
(2)沖擊影響：引線斷裂、敏感性喪失。
(3)溫度影響：翹曲、熔化、不穩定、介質特性變化。
(4)濕度影響：電解、腐蝕。
(5)鹽霧影響：腐蝕、電解。

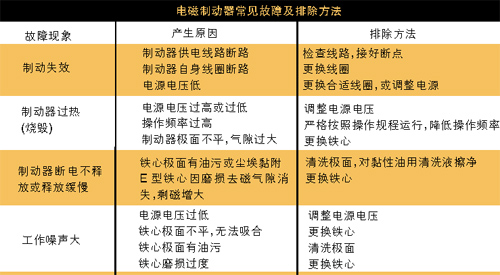

2.常見故障及其排除工程機械電磁制動器常見故障的原因和排除方法見附表。
