配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。配電柜的常見種類有固定面板式配電柜、防護式配電柜、抽屜式配電柜和動力照明配電柜等，下面我們來看看這些配電柜種類的特點。
電氣柜是由鋼材質加工而成用來保護元器件正常工作的柜子。電氣柜制作材料一般分為熱軋鋼板和冷軋鋼板兩種。冷軋鋼板相對熱軋鋼板更材質柔軟，更適合電氣柜的制作。電氣柜用途廣泛主要用于化工行業，環保行業，電力系統，冶金系統，工業，核電行業，消防安全監控，交通行業等等。

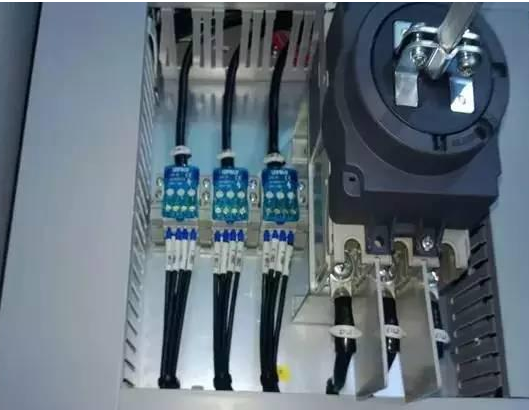

1、電氣柜主進線
1、固定面板式配電柜
固定面板式配電柜也被稱為配電屏，它的正面為柜體面板，可以用于遮擋和開閉，背面和側面為開放式，可以接觸到帶電的器件。固定面板式配電柜的防護等級低，只能用于一些對安全性要求不高且連續供電的場合，例如在工礦企業用于變電室集中供電。

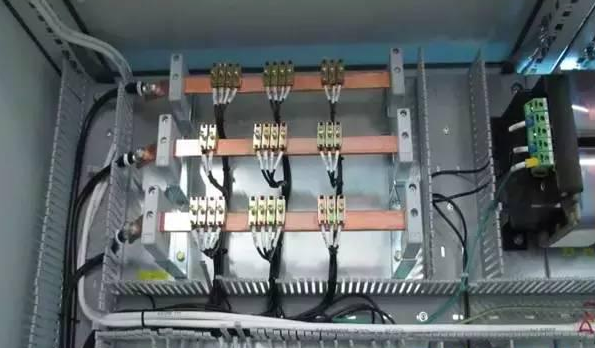

2、母排結構
2、防護式配電柜
防護式配電柜與固定面板是配電柜相比，有著真正意義上的柜體，除了安裝面外所有側面都有擋板密封。防護式配電柜的柜體采用絕緣材料制造，內部的電器元件與外部隔離，元件之間也可以采用護板隔離，因此防護式配電柜的安全等級較高，可以應用于工藝現場配電裝置。

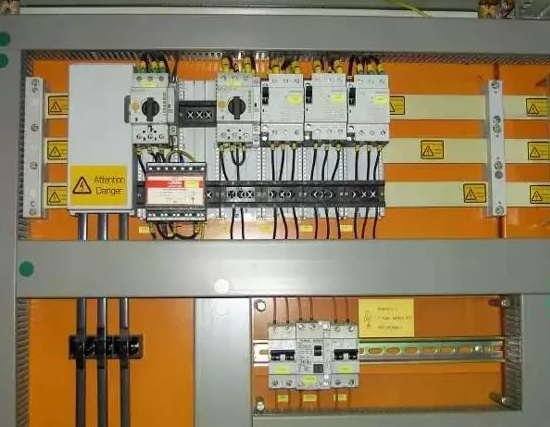

3、門手柄及小型分線配電結構
3、抽屜式配電柜
抽屜式配電柜是安全性最高的配電設備之一，它采用鋼板制成柜體，柜體內安裝有抽屜，各個電器元件都被安裝在抽屜內，構成獨立的功能單元。抽屜式配電柜的可靠性、互換性和安全性都高于以上兩種配電柜，可適用于對供電可靠性要求較高的集中控制配電中心。
4、小型母排結構
4、動力照明配電柜

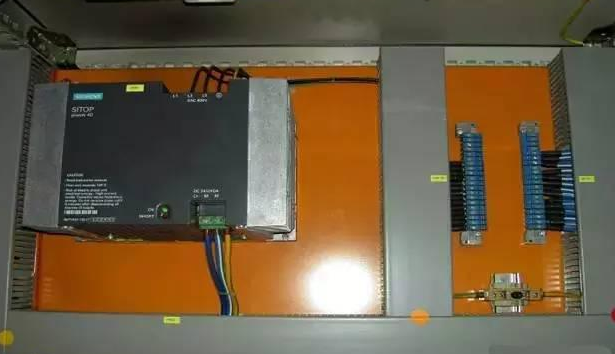

動力照明配電柜采用封閉式安裝，安全等級根據使用場合的要求不同而有所差別。動力照明配電柜多作為低級配電設備使用，例如用于工礦企業生產現場的配電控制。5、DC24V電源，母排結構

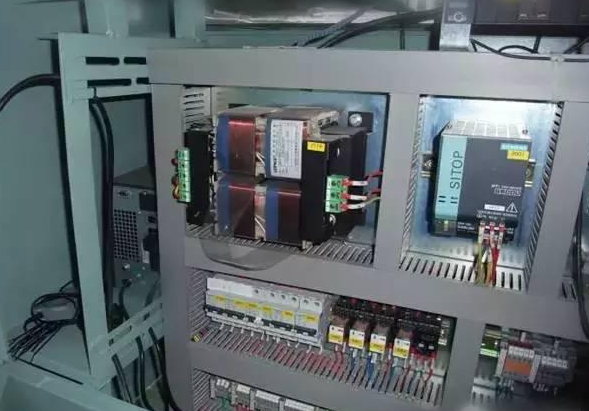

6、電源的接地處理

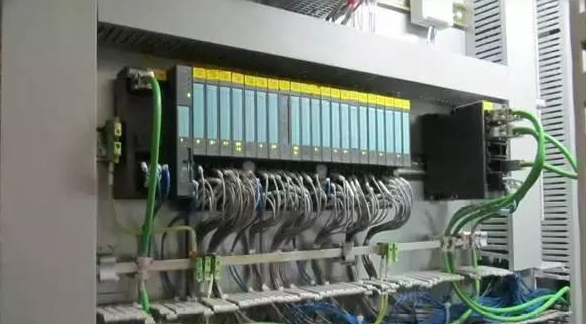

7、PLC的接地處理

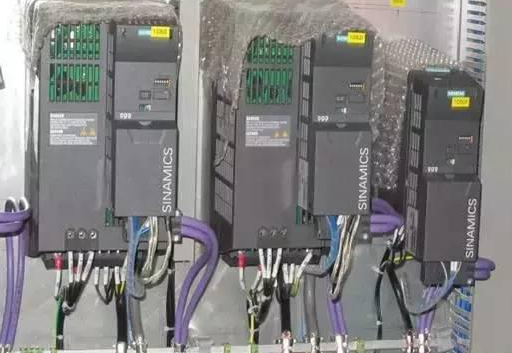

8、變頻器的接地處理

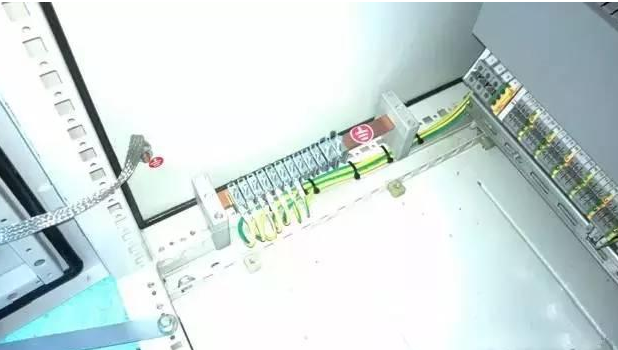

9、柜體主接地
10、出現端子及電纜抱箍

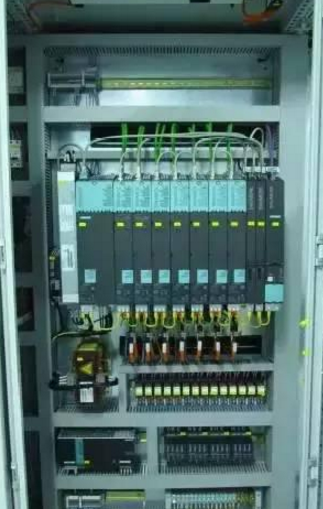

11、Simotion成套柜體
