通常，我們對于“差異”的定義為：趨向不同或者沿著不同的方向發展；很多公司經常以一種細微的方式，努力實現差異化，以便贏得競爭，這是一種非常普遍的現象。

而對于對工業控制器來講，“趨同”是描述市場狀態和現有特性的最佳詞匯?！摆呁北欢x為：越來越接近，尤其是在特性或者理念上。這更適合于定義目前工業自動化市場上，可編程邏輯控制器（PLC）、可編程自動控制器（PAC）和工業PC（IPC）之間的關系。讓我們近距離觀察一下，不同類型的工業控制器之間的趨同是如何實現的。

控制器的發展歷史

首先，Dick Morley發明了PLC。PLC的發明和Modicon的創建，充分展示了什么是真正的創業天才，它永久的改變了設備控制的方式。在過去45年間，這種繼電器的替代品變換了無數種方式，已經從單純的邏輯計算，轉換為很多自動化系統所采用的真正的多任務處理核心。

PAC，該名稱最早于2001年，由ARC咨詢集團公司最先提出，它在市場上提供了一些有別于PLC的特性。一方面，市場仍然存在很多傳統控制器，另一方面，在工業控制領域內，一大批新技術正被應用到控制中。

圖1：automationDirect P2000將PAC的強大功能和PLC的模塊化外形和可靠性結合起來，就是基于PLC的PAC系統的典型例子。圖片源：AutomationDirect。

和PAC相關的大多數創新，都源于PC技術以及其它商用技術的發展，比如1990年代中期移動電話技術的發展。這些技術的飛速發展為工業新產品的革新帶來了契機。由消費驅動的市場，突然開始生產同時適應于工業控制的、體積更小、價格更低、速度更快的元器件。最初，很多部件被認為并不具備工業品質，但是這種情況很快就發生了變化。

實際上，IPC的出現要早于PAC，至少在1980年代中期就出現了。第一代IPC體積龐大、價格昂貴，比如IBM的IPC，其體積和50馬力的電機產不多，價格約為10,000美元。但是隨著時間的發展，IPC的體積和價格逐步接近、甚至要優于PLC 或 PAC。

由于微軟公司的臺式機操作系統，對于實時控制系統而言，缺乏足夠的魯棒性或確定性，因此IPC存在的一個問題就是開放系統。解決方法就是創建實時操作系統主機，這樣就將IPC硬件轉變?yōu)檫m用于工業應用的高性能控制設備。

在這些不同的平臺之間，有某些獨特的特性；但是正如過去幾年我們所見到的一樣，彼此之間的界線正在加速模糊、逐步消失。

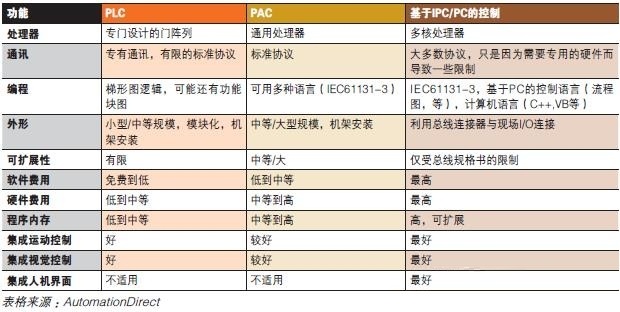

表1：通用PLC、PAC與IPC的比較

最新技術的發展，已經使得PLC的功能越來越強大，遠遠超過了45年前所設計的最原始的繼電器替代產品。表1所列出的內容，不能代表每種控制器類型的特性，但是可以從通用角度，提供一種評估不同類型控制器的參考方法。

最基礎的PLC

以最基本形式出現的PLC，是很多工業控制應用的主力軍，通?？梢赃\行10年甚至更長的時間，而僅需要很少的維護。經常與專用門陣列處理器和專有通訊協議配套使用，這些控制器在設備控制和簡單的過程控制應用，比如水/污水泵站中，比較受歡迎。它們的梯形圖邏輯編程，非常適合于控制簡單和復雜的自動化順序控制，但是在控制邏輯變量和數據處理方面則有所欠缺。

由于安裝空間或模塊化的外形較小，因此PLC在空間受限的情況下，非常受歡迎。盡管其擴展能力相對受限，但是由于硬件和編程軟件的成本較低，因此PLC在原始設備制造商（OEM）和其它應用場合大受歡迎。

盡管程序僅能配置低到中等大小的內存，但是PLC可以和運動以及視覺系統集成，以便提供更復雜的控制。

向基于PLC的PAC演化

盡管PLC誕生于1960年代，但是由于現代電子技術的發展，為新一代控制器（見圖1）的發展提供了很好的氛圍。部件更小、速度更快、價格更低、而且比以往任何時候都更可靠。這就使PLC具有以下能力：增加PLC的功能而不會導致價格更高，或者降低典型高端控制系統的價格而不會以犧牲性能作為代價，這樣就誕生了以PLC為基礎的PAC系統。

由于PAC發源于PLC，繼承了PLC的很多最佳特性，比如可靠性、緊湊的外形等，使得PAC可以被稱為基于PLC的PAC。這可以被看作工業領域內技術趨同的絕佳案例之一。這些控制器可以滿足從簡單、低成本的設備控制到具有很多輸入/輸出(I/O)點的大型系統等應用場合的復雜控制。

最新的技術發展，促成了基于PLC的PAC的出現。這些技術，使供應商能夠以比傳統的控制系統更低的價格，提供性能更好的控制器。這些控制器中所使用的技術，也變得更緊湊，使其可以適用于諸多設備控制和其它OEM應用。

在競爭激烈的市場，為了滿足OEM廠商設定的設計規格，很多設備都需要具有較快的掃描速率。過去，設備制造商經常面臨著這樣一種窘?jīng)r：需要使用PLC系統，以便滿足I/O、外形等的需求，但是在性能方面則不得不妥協。

一般需要采用高端PAC或IPC的替代方案，以便滿足設計工程師設定的目標。在很多情況下，由于這些大型控制器需要更大的外殼，更高的軟、硬件成本，容易導致整個系統的設計成本急劇上升。但是，現在已經有了解決方案：基于PLC的PAC系統，它可以以緊湊的外形和具有競爭力的價格，提供用戶所需的性能。

PAC的快速發展

除了完成設備控制，基于PLC的PAC系統，還可以很好的適應相當復雜的應用場合。比如，現代PAC能夠掃描成百上千的模擬量通道，并將數據點存儲到集成內存端口上的文件中，然后通過內置的網絡服務器，經由標準的網絡瀏覽器來獲取這些數據（見圖2）。

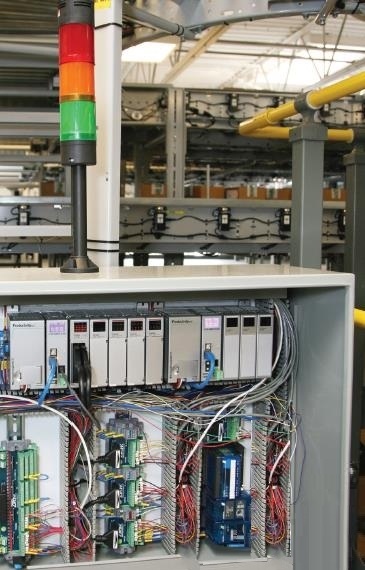

圖2：PAC控制器提供了強大的功能，適用于從簡單到復雜的設備和過程控制應用。

這些功能更強大的PAC控制器，一般包含一個通用的處理器。還會提供各種標準通訊協議，使其可以與不同的設備連接。它們還配置了IEC61131-3標準中所定義的多種編程語言，這樣就具有大量的控制功能。這些具有中到大型規模的外形，采用機架安裝的系統，可以為I/O點數和內存提供更高的擴展能力。
雖然這些功能使其硬件和編程軟件價格要高于PLC，但是基于PLC的PAC卻可以為某些特定應用提供更高水平的性能。

例如，大內存能力，使其非常適用于創建一維或二維矩陣，以便在某些詳細的應用場合追蹤產品的數據，如質量特性、運輸數據、客戶信息等等。基于PLC的PAC具有標簽名功能，使其與人機界面/監控和數據采集(HMI/SCADA)、OPC服務器、數據庫ERP軟件，以及運動和視覺應用之間的接口變得更容易。

功能強大的IPC

對于某些更專業化的自動化和集成領域，IPC可以帶來特殊效益（見圖3）。先進的運動控制和視覺系統，是兩個非常好的例子，因為受益于IPC內置的運動控制功能，可以實現多軸協調控制。如果需要利用編程環境來設計視覺應用系統，那這些優點就可以發揮作用了。

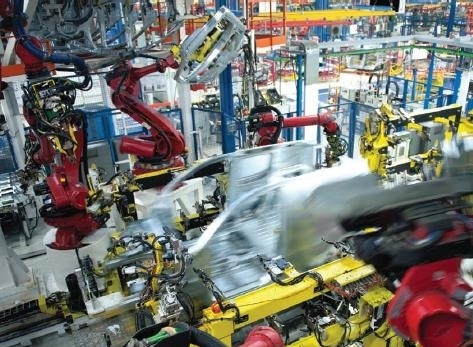

圖3：通常，只有最大型和最復雜的應用才需要IPC功能。

IPC處理器，一般是基于PC、多核處理器，其通訊選項從本質上講是開放的，僅有的限制就是通訊協議需要專門的硬件。到目前為止，以太網是最常使用的連接方式，支持的通訊協議也非常廣泛，比如EtherNet/IP、ModbusTCP和 Profinet等。

IPC的編程功能，是所有控制器中最強大的。不僅提供IEC61131-3編程語言，還包括基于PC的編程語言，比如C++、微軟的.NET框架。正是由于其PC基因，基于PC的HMI可以配置在同樣的機架上，并在多核系統中運行其專用處理器。

IPC一般通過總線連接器和I/O點連接，這樣就實現了分布式控制系統。它們的設計還使其成為市場上最具擴展性的控制器，通常只會受到總線規格的限制。

伴隨著這些廣泛的控制功能和高性能而來的是高價格，無論是硬件還是編程軟件，價格都比較高。而回報則是IPC提供了更高的編程內存，而且可以按需擴展，從而可以提供最好的集成運動和視覺功能。

盡管很多應用，都跨越了不同分類之間的界線，但是總有一些特殊的需求，更適用于某一個平臺。PLC和PAC具有更多的共同點，最新的硬件技術只是加強了兩者之間的重疊，從而產生了基于PLC的PAC、以及IPC這一現狀。

盡管很多應用，都跨越了不同分類之間的界線，但是總有一些特殊的需求，更適用于某一個平臺。PLC和PAC具有更多的共同點，最新的硬件技術只是加強了兩者之間的重疊，從而產生了基于PLC的PAC、以及IPC這一現狀。

選擇PAC而不是PLC的20條理由

在建立控制系統時， 系統集成商毫無例外地總是希望能使用比較少的設備來實現更多的功能。他們需要控制系統不僅能處理數字I/O和運動，而且還可以集成用于自動化監控和測試的視覺功能和模塊化儀器。此外，控制系統還必須能實時地處理控制算法和分析任務并把數據傳送回企業。您是否能同時擁有PC的功能和PLC（可編程控制器）的可靠性嗎？ 可編程自動控制器（PAC）就是這樣的平臺，它能最佳結合地PC和PLC兩者的優勢，并正逐漸占領工業自動化領域。

市場調查公司ARC咨詢機構首次采用PAC這一術語，它定義了一種新類型的控制器，該控制器結合了PC的處理器、RAM和軟件的優勢，以及PLC固有的可靠性、堅固性和分布特性。PAC采用COTS（現有的商業化）技術，非常適合于工業化環境，它具有可伸縮性，易于維護和較低的發生故障時間等特性。PXI（用于儀器的擴展型PCI）已成為快速增長的PAC平臺；如NI，Chroma，LeCroy和JTAG等供應商現在可提供1,000多種獨特的I/O模塊，包括模擬I/O，數字I/O，視覺，運動和高精度數據采集。PXI結合了PCI總線的電路特性和CompactPCI堅固的歐卡機械結構，這種結構已在工業環境中成功使用了許多年。

十年前當Internet還處于雛形時，機器視覺非常昂貴，而且基于PC的儀器還沒有出現，那時PLC統治了整個自動化領域。即使是今天，那些使用數字I/O進行簡單控制的工程師依然感到PLC是他們最好的選擇。然而，如果考慮到要為您的PLC增加視覺，運動，儀器和分析功能，那么您就會明白為什么PAC正逐漸占領自動化領域。本文中我們將在成本，高級功能，外形結構，控制器，I/O和軟件這六個方面，詳細介紹在未來自動化應用中PAC優于PLC的20條原因。

成本
1.采用單一的控制器節省了成本 現在您可以考慮使用PAC，它具有單一的控制器和機箱，可用于處理數字和模擬I/O，具有運動，視覺功能和模塊化儀器，因此不需要花錢購買多個控制器。如果您需要控制系統具有多種功能，如視覺或模塊化儀器，那么采用PAC將是最為經濟的。

高級功能
2.高級控制

在能源或材料的成本很高的情況下，工程師需要優化他們簡單的PID控制算法來以最大程度地減少浪費。這些復雜的算法常常采用如模糊邏輯或神經網絡等控制設計技術，從而可以最大限度地降低過程控制的穩定時間。傳統上，PLC所能實現的PID控制算法并沒有為特定的過程進行優化。高級的控制算法不僅需要強大的浮點處理器，而且還要占用大量的內存，使用PAC平臺則可以滿足這些條件。

3. 實時分析

在機器監控應用中，需要實時采集地來自模擬或數字I/O通道的數據，從而能有效地檢測故障狀態。您可能要進行如階次跟蹤和振動分析這些復雜工作來有效地檢測機器的狀況。對于這些應用，您可以使用PAC的高效平臺來進行實時地分析工作。

4.數據庫/網絡連接

利用來自廠房內的實時數據，操作人員可以在控制室內根據所得的信息制定決策。然而，要使控制系統具有輸出現場數據的功能是很困難的。企業系統一般采用標準的ODBC，ADO和XML以獲得來自自動化系統的數據。PLC只能通過標準的OPC進行通信，這意味著需要增加一臺PC來采用OPC獲取數據并使用如ODBC、ADO和XML這樣的標準把數據傳送給企業。為了能有效地把現場數據傳送到ERP系統中，控制系統必須能直接和外部數據庫通信——您可以使用PAC來完成這些工作。 5.安全性 在把控制系統與數據庫和網絡連接時，您需要考慮安全問題。出于安全的利益，許多廠商選擇不把自動化系統和企業數據庫相連，但是對于大多數廠商而言，連接所帶來的好處要遠大于安全方面的顧慮。

盡管可以對PLC加鎖來防止他人入侵工廠的網絡，但是由于PLC通過以太網發送非加密包，所以它并不適合用于防止黑客入侵。PAC在通過網絡傳送數據時，可以對數據加密。盡管目前這還不是需要考慮的第一因素，但是在將來它將是廠房內分布式系統采用PAC的主要原因。

6.多種速度的確定性應用

PLC只能以固定的速度運行，而且它不是為以不同循環速率獨立進行處理而設計的。如今，復雜的控制系統中常需要多種速率的確定性應用，它需要有多個循環，每個循環以不同的速率運行。這就要求能進行并行處理，而只有在PAC上運行的操作系統才具有這樣的特性。

外形結構
7.適合于工廠環境

工程師選擇PLC的一個常見原因是它能在工廠的環境下正常工作。然而，絕大部分PLC是安裝在NEMA內。在這樣的環境里，PXI平臺附加的冷卻裝置，堅固的外表面和增強的抗沖擊和振動指標都使系統具有和PLC相同的可靠性。

8.伸縮性和靈活性

由于廠商傾向于使用 柔性的自動化系統來滿足客戶不斷更新的要求，所以他們需要控制系統具有模塊化、靈活性和伸縮性。PLC系統由于受到了I/O的限制，只能在數字和運動方面具有伸縮性，而PAC不僅具有PLC的伸縮性，而且您還可以在系統上增加視覺，模塊化儀器或高速模擬I/O。您也可以通過以太網來使用多個PC并根據需要增加或減少PC的數目。

9.易于替換

對于現場工程師而言，最大限度地減小的故障時間是非常重要的。在對控制系統進行更新或更換I/O模塊時，您需要能最大程度地減少更換或增加模塊的工作量。PAC的模塊化特性滿足這方面的要求。
控制器

10.計算機電源

對于如機器狀態監控這樣高速，需要大量內存的應用，具備高速的處理器和大容量的內存就非常重要。由于您采用了現有的硬件來構建基于PAC的系統，所以您的PAC控制器可使用Pentium 4處理器并具備上G的RAM。

11.存儲功能

如果無法保存和查看歷史信息，那么信息還有什么用呢？ PLC傳統上就缺乏數據記錄的功能。而PAC則可以根據您指定的時間、方式和數據格式來記錄數據。

12.數字I/O

傳統上，PLC平臺的數字I/O只能為工業傳感器和激勵器提供標準的電壓驅動電流。然而，新的如NI 651x系列模塊的數字I/O 則可以提供24V的電壓，高達500 mA的驅動電流和光學隔離，并且它還具有看門狗定時器，可編程電源啟動狀態，用于提高安全性和可靠性的輸入濾波器等特性，而成本只有每通道5美元。

13.模擬I/O

主要由于PCI總線速度快的原因，傳統上采用基于PC平臺來提供模擬I/O。目前某些PLC也具有模擬I/O模塊，但是它們的編程十分復雜而且不適合用于高分辨率和大數據量的應用。PAC所提供的模擬輸入速率可高達每秒200M并具有24位的分辨率。

14.運動控制

在各種平臺中，特別是當您需要高于兩軸運動方式時，軟件起著主要的作用。在PXI平臺上的運動控制器可以提供高達8軸的運動方式，而且可以使用NI 運動助手對系統進行輕松地配置。

15.機器視覺

數據傳輸速率是在PLC平臺上提供視覺功能的最大障礙。目前，無論您是要自動監測零件還是檢驗藥品的包裝，您都可以在PXI平臺上使用用于視覺應用的模擬、數字和FireWire攝像機。您可以在控制程序中集成多種視覺算法，如模式匹配，光學字符識別，顏色匹配，規格和顏色檢測。

16.儀器

近來，材料處理公司已經開始在他們的自動化系統中集成測試功能，從而可以為客戶提供全面的測試和自動化方案。I/O所需要的模塊化儀器包括數字化儀，信號源，任意波形發生器和其它儀器。這些類型的I/O 需要具備在PAC平臺上才有的高速數據傳輸速率。

17.網絡

和PLC類似，PAC可以通過各種工業化的現場總線提供互聯，如FOUNDATION Fieldbus，DeviceNet，CAN，Modbus，Ethernet，Profibus，串口等。PAC不僅能作為分布式I/O模塊的主控設備，而且也可以作為從屬設備添加到已有系統中。

軟件
18.實時操作系統

在PAC平臺上您可以使用如RT Linux，Pharlap ETS，QNX和VxWorks這些實時的操作系統（RTOS）。一般來講，實時系統的編程很困難，但是使用如LabVIEW RT這樣的軟件可以改變工程師開發實時系統的方式?，F(xiàn)在工程師可以把Windows上開發的程序下載到實時運載平臺上，如PXI控制器。

19.人機界面

特別是在混雜和過程控制工業中，大多數控制系統需要一個能連接控制系統的人機界面。一個HMI由一個觸摸屏組成,它可以包含一個嵌入式控制器也可以沒有。由于基于PAC的系統考慮到了用于I/O的相同控制器的使用，所以您也就不需要添加額外的嵌入式控制器來實現HMI的圖像顯示。

20.簡單易用的開發環境

雖然傳統的梯形邏輯編程非常適合于數字I/O的編程，然而對于處理模擬I/O，運動或視覺這種編程方式則十分麻煩。PAC可以用通用的語言編寫控制程序，為您提供了很大的靈活性，這些通用語言包括C，C++，Visual Basic，LabVIEW甚至是傳統的梯形邏輯。

很顯然，現如今的工程師除了PLC控制還可以有另外的選擇。PAC能為您增加所需的PC功能以用于高級控制，實時分析或連接企業數據庫，而且同時保持了PLC的可靠性。如果您需要集成不只數字I/O和運動控制或者需要更快的計算機處理能力的話，PAC可能是非常好的選擇。
