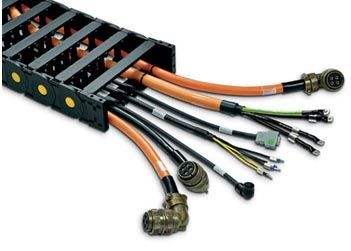

拖鏈電纜是是安裝于拖鏈內部的電纜,拖鏈電纜安裝在紡織機械等設備之中,當設備在工作狀態時,拖鏈處于頻繁的彎曲往復運動中。拖鏈在做往復運動時,拖鏈電纜也隨之做彎曲往復運動。因此,拖鏈電纜也是一直處于往復運動之中。這樣,特殊的工作環境要求機械拖鏈電纜必須具有高柔性,耐彎曲,耐彎折,彎曲壽命較長的特殊性能。
拖鏈電纜的用途:
在設備單元需要來回移動的場合,為了防止電纜糾纏、磨損、拉脫、掛和散亂,常把電纜放入電纜拖鏈中,對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜。
拖鏈電纜的應用場所:
工業電子系統,自動生成線,倉儲設備,機器人,消防系統,起重機,數控機床和冶金工業。
拖鏈電纜應用范圍:
拖鏈電纜用作數據和信號電纜,用于測量和控制技術的拖鏈系統,傳感技術,計算機和控制設備。并且,拖鏈電纜可用于潮濕的環境,但不能用于室外。特殊的構造和PVC的合成材料使電纜擁有持久的工作壽命。
電纜拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。電纜拖鏈的結構拖鏈外形似坦克鏈,由眾多單元鏈節組成,鏈節之間轉動自如。相同系列的拖鏈內高、外高、節距相同,軍興拖鏈內高、彎曲半徑R可有不同的選擇。單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。
電纜拖鏈的基本參數材料:
增強尼龍,具有高的壓力和抗拉負荷,良好的韌性、高彈性、耐磨性、阻燃性。高低溫時性能穩定,可以使用在室外。抗耐性:耐油、鹽并有一定的耐酸、耐堿能力。運行速度和加速度:(具體速度、加速度視運行情況而定。)運行壽命:在正常架空使用情況下,可達500萬往復運動次數(具體壽命視運行情況而定)。
電纜拖鏈用途和特點:
適合于使用在往復運動的場合,能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用,拖鏈每節都能打開,便于安裝和維修。運動時噪音低、耐磨、可高速運動。拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
電纜拖鏈結構:
由單件鏈板與橫桿組合而成,鏈板上帶有調節旋轉半徑的調節口及加固連接的軸銷,橫桿是代表內寬的組件,兩端的口段能夠僅僅的扣住鏈板,不會輕易分離.鏈板和橫桿可以根據客戶要求隨意組裝. 每節鏈板可隨意打開,便于安裝和維修。
電纜拖鏈材料:
增強增韌PA66,具有較高的抗壓力和抗拉負荷能力,有良好的韌性高彈性和耐磨性.高低溫-80-260性能穩定,能夠在露天環境使用. 抗耐性,耐油,鹽并有一定的耐酸堿能力.
電纜拖鏈內高:
選擇內置電纜﹑油管﹑氣管﹑水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高.如果重疊按重疊后實際高度作為參考高度.
電纜拖鏈彎曲半徑:
選擇內置電纜﹑油管﹑氣管﹑水管等中最大的彎曲半徑作為對考值,并留有10%以上的空間.
