UPS電源工作原理及使用注意事項

分類：技術中心 5669人瀏覽 2018-04-13

標簽：UPS電源 UPS電源工作原理分享到：

UPS電源是一種含有儲能裝置，以逆變器為主要組成部分的恒壓、恒頻的不間斷電源。當市電正常時，UPS將市電穩壓或穩壓、穩頻后供負載使用，同時向機內電池充電；當市電中斷時（異常時），UPS立即在4-10毫秒內或“零”中斷時間內將蓄電池的電源通過逆變轉換的方式向負載繼續供應電力，使負載維持正常的工作，以便保存資料并保護負載的軟硬件不受損壞。從原理上來說，UPS是一種集數字和模擬電路，自動控制逆變器與免維護貯能裝置于一體的電力電子設備；從功能上來說，UPS可以在市電出現異常時，有效地凈化市電；還可以在市電突然中斷時持續一定時間給電腦等設備供電，使你能有充裕的時間應付；從用途上來說，隨著信息化社會的來臨，UPS廣泛地應用于從信息采集、傳送、處理、儲存到應用的各個環節，其重要性是隨著信息應用重要性的日益提高而增加的。

Sapotec UPS電源 ZP-1K

UPS電源工作原理

當市電正常為380/220VAC時，直流主回路有直流電壓，供給DC-AC交流逆變器，輸出穩定的220V或380V交流電壓，同時市電經整流后對電池充電。當任何時候市電欠壓或突然掉電，則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時，不間斷電源發出聲光報警，并在電池放電下限點停止逆變器工作，長鳴告警。不間斷電源還有過載保護功能，當發生超載（150%負載）時，跳到旁路狀態，并在負載正常時自動返回。當發生嚴重超載（超過200%額定負載）時，不間斷電源立即停止逆變器輸出并跳到旁路狀態，此時前面輸入空氣開關也可能跳閘。消除故障后，只要合上開關，重新開機即開始恢復工作。

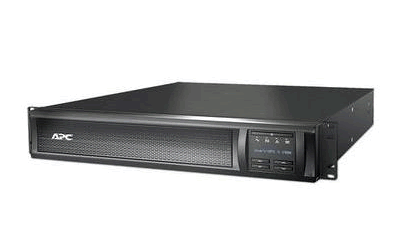

APC UPS電源 SMX1500RMI2U

UPS電源使用注意事項

(1)UPS電源的場所擺放應避免陽光直射，并留有足夠的通風空間，同時，禁止在UPS輸出端口接帶有感性的負載。

(2)使用UPS電源時，應務必遵守廠家的產品說明書有關規定，保證所接的火線、零線、地線符合要求，用戶不得隨意改變其相互的順序。比如，美國PULSE牌UPS電源的交流輸入接線與中國的交流電輸入插座的連接方式正好相反。

(3)嚴格按照正確的開機、關機順序進行作，避免因負載突然加上或突然減載時，UPS電源的電壓輸出波動大，而使UPS電源無法正常工作。

(4)禁止頻繁地關閉和開啟UPS電源，一般要求在關閉UPS電源后，至少等待6秒鐘后才能開啟UPS電源，否則，UPS電源可能進入"啟動失敗"的狀態，即UPS電源進入既無市電輸出，又無逆變輸出的狀態。

(5)禁止超負載使用，廠家建議：UPS電源的最大啟動負載最好控制在80%之內，如果超載使用，在逆變狀態下，時常會擊穿逆變?nèi)龢O管。實踐證明：對于絕大多數UPS電源而言，將其負載控制在30%～60%額定輸出功率范圍內是最佳工作方式。

(6)定期對UPS電源進行維護工作：清除機內的積塵，測量蓄電池組的電壓，更換不合格的電池，檢查風扇運轉情況及檢測調節UPS的系統參數等。
