UPS不間斷電源由電池組、逆變器和控制電路組成，一端連接電網另一端連接電器負載。在電網電壓正常的情況下，不間斷電源利用電網電源為自身充電，在電網出現異常的時候，不間斷電源將存儲于電池中的電能釋放，供負載使用。它按工作方式通常分為在線式和后備式（亦稱為離線式）兩種；按輸出波形可分為正弦型、近似正弦型（用階梯方波來擬合正弦波亦稱PWM技術）等。

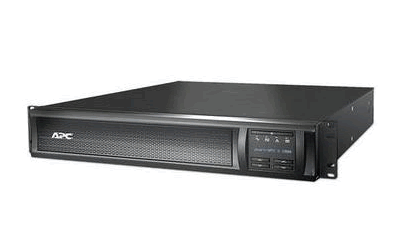

APC UPS電源 SMX1500RMI2U

UPS不間斷電源常見故障處理

1、有市電時UPS輸出正常，而無市電時蜂鳴器長鳴，無輸出。

故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：

檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。

若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。

若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。

若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因；

若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。

上述排故順序也可倒過來進行，有時能更快發現故障。

2、蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去。 故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：

檢查充電電路輸入輸出電壓是否正常；

若充電電路輸入正常，輸出不正常，斷開蓄電池 再測，若仍不正常則為充電電路故障；

若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。

3、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有：

過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用；

脈寬調制（PWM）組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞；

功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。

4、UPS開機后，面板上無任何顯示，UPS不工作。

故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：

檢查市電輸入保險絲是否燒毀；

若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因?yàn)槟承︰PS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉；

若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。

若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。

5、在接入市電的情況下，每次打開UPS，便聽到繼電器反復的動作聲，UPS面板電池電壓過低指示燈長亮且蜂鳴器長鳴。

根據上述故障現象可以判斷：該故障是由蓄電池電壓過低，從而導致UPS啟動不成功而造成的。拆下蓄電池，先進行均衡充電（所有蓄電池并聯進行充電），若仍不成功，則只有更換蓄電池。

6、一臺后備UPS有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音。

故障分析：逆變器有輸出說明末級驅動電路基本正常，變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下：

檢查功率是否正常；

若功率正常，再檢查脈寬輸出電路輸出信號是否正常；

若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。

7、在市電供電正常時開啟UPS，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS只能工作在逆變狀態，不能轉換到市電工作狀態。

故障分析：不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測：

市電輸入保險絲是否損壞；

若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常；

若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常；

若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。

8、后備式UPS當負載接近滿載時，市電供電正常，而蓄電池供電時蓄電池保險絲熔斷。

故障分析：蓄電池保險絲熔斷，說明蓄電池供電流過大，檢測步驟如下：

逆變器是否擊穿；

蓄電池電壓是否過低；

若蓄電池電壓過低，再檢測蓄電池充電電路是否正常；

若蓄電池充電電路正常，再檢測蓄電池電壓檢測電路工作是否正常。

9、UPS只能由市電供電而不能轉為逆變供電。

故障分析：不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測：

蓄電池電壓是否過低，蓄電池保險絲是否完好；

若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常；

若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。

如何延長UPS的供電時間？

延長不間斷電源系統的供電時間有兩種方法：

1．外接大容量電池組：可根據所需供電時間外接相應容量的電池組，但須注意此種方法會造成電池組充電時間的相對增加，另外也會增加占地面積與維護成本，故需認真評估。

2．選購容量較大的不間斷電源系統：此方法不僅可減少維護成本，若遇到負載設備擴充，較大容量的不斷電系統仍可立即運作。

UPS電源系統開、關機

第一次開機

(1）按以下順序合閘：儲能電池開關→自動旁路開關→輸出開關依次置于“ON"。

(2）按UPS啟動面板“開”鍵，UPS電源系統將徐徐啟動，“逆變”指示燈亮，延時1分鐘后，“旁路”燈熄滅，UPS轉為逆變供電，完成開機。

經空載運行約10分鐘后，按照負載功率由小到大的開機順序啟動負載。

日常開機

只需按UPS面板“開”鍵，約20分鐘后，即可開啟電腦或其它儀器使用。通常等UPS啟動進入穩定工作后，方可打開負載設備電源開關（注：手動維護開關在UPS正常運行時，呈“OFF"狀態）。

關機

先將電腦或其它儀器關閉，讓UPS空載運行10分鐘，待機內熱量排出后，再按面板“關”鍵。
