雙聯開關的安裝要求和接線圖

分類：技術中心 4078人瀏覽 2018-06-11

標簽：雙聯開關安裝雙聯開關接線圖分享到：

雙聯開關又稱雙控開關。這兩條電路保證當任意一個開關狀態改變，可以使中間連接的電器和電源在開路/斷路狀態切換。

安裝要求
單聯開關的安裝要求有如下幾點：
①開關內的兩個接線柱，一個與電源線路中的一根火線連接，另一個接至燈座的接線柱上。
②安裝拉線式開關時，拉線口必須與拉的方向保持一致，否則容易磨斷拉線。
③安裝平開關時，應使操作柄扳向下時接通電路，扳向上時分?jǐn)嚯娐贰?/span>

安裝連接

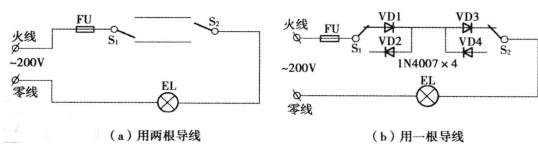

雙聯開關用在兩處控制一盞電燈的方法，如下圖所示。它主要為了方便控制照明燈，需要在兩地控制一盞燈。

例如，樓梯上使用的照明燈。要求在樓上、樓下都能控制其亮滅。它需要用兩根連線。把兩只開關連接起來，這樣可方便地控制燈的亮滅。這種連接方法也廣泛應用于家庭裝修控制照明燈中，接線方法如圖所示。另一種線路可在兩開關之間節省一根導線，可同樣達到兩只開關控制一盞燈的效果，這很適用于兩開關較遠的場所中，但缺點是線路由于串接了整流管，燈泡的亮度會降低些，一般可應用于亮度要求不高的場所所示。
特點
1、雙控開關與單控開關
單控開關特點：通與斷；雙控開關特點：上通下斷或下通上斷。
單控開關只作燈的一地點控制通斷作用；雙控開關可作為二地分別可控制燈通斷作用。
2、雙聯開關
雙聯開關又分雙聯單控和雙聯雙控：
雙聯單控——組合在一起的兩個單開，控制兩個點位燈光；
雙聯雙控——多用于兩個位置對一個點位燈光開關的控制，或兩個點位燈光開關的控制，常用于樓梯間。
