HEIDENHAIN旋轉編碼器安裝和拆卸操作指南

分類:技術中心 3524人瀏覽 2018-06-19
分享到:

德國HEIDENHAIN旋轉編碼器普遍用于電梯主機,是測量旋轉運動、角速度的傳感器,也可與機械測量設備一起使用,例如絲杠,測量直線運動。 應用領域包括電機、機床、印刷機、木工機器、紡織機器、機器人和運送設備以及各種測量,測試和檢驗設備。

海德漢編碼器與安裝主軸之間是通過錐度為1:10的錐軸與錐孔進行連接。 以下操作必須在曳引機斷電的情況下進行。今天給大家介紹一下海德漢系列的旋轉編碼器安裝以及拆卸方法,以供參考!

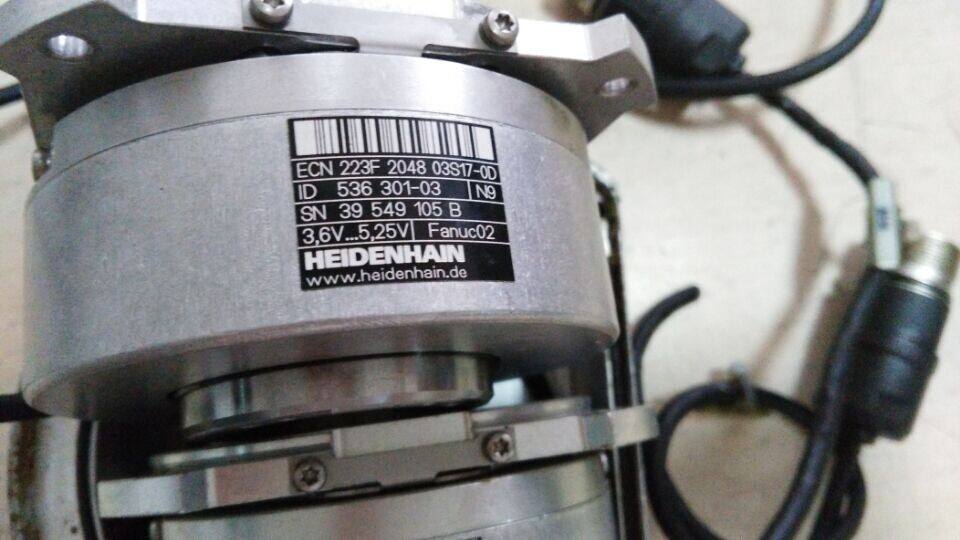

德國HEIDENHAIN旋轉編碼器

HEIDENHAIN旋轉編碼器

編碼器的安裝

1. 首先選用正確規格的編碼器。并檢查編碼器是否轉動靈活,以靈活無雜音為好。

2. 使用清潔的細布把編碼器的錐軸和安裝主軸的錐孔擦拭干凈,并檢查錐孔及錐軸的配合表面有無毛刺和凸起的高點,如果有請用細砂紙將其打磨掉,但不要大面積打磨以致于破壞錐度配合面,打磨后請使用清潔的細布重新進行清潔處理,必須保證錐度配合面的清潔,否則將嚴重影響安裝質量。

3. 手持編碼器的大端錐軸,向里把編碼器推進,使錐軸與錐孔緊密結合,然后把編碼器外殼中間的M10沉頭螺栓旋下,這時可看到一個M5內六方螺栓,把這個螺栓擰緊,但必須注意用力不可太大,最大力不要超過5Nm,以防把內六方擰壞,最后把最外圈的M2.5的內六方螺栓擰緊,使編碼器的外圈漲緊,手持編碼器外殼施加一定的力轉一下,如不能轉動,說明編碼器安裝牢固,安裝工作完成。


編碼器的拆卸

1.首先把編碼器旋編線從編碼器上輕輕拔下。

2. 把編碼器最外圈的M2.5的內六方螺栓松開但不要擰下來,這時編碼器應該能夠靈活轉動,如不能轉動則繼續松M2.5螺栓,直到編碼器能夠靈活轉動為止。

把編碼器中間的M5內立方螺栓松兩圈但不要卸下來,用一個M10的螺栓擰進中間的螺紋孔內,然后施加一定的力拒擰緊M10螺栓,當達到一定力時編碼器會猛然一動,這時編碼器的錐軸已經與安裝主軸的錐孔脫離,把M10的螺栓旋下再把中間的M5內六方螺栓旋出,手持編碼器邊旋轉邊向外移動就可把編碼器輕輕卸下。

海德漢系列的旋轉編碼器質量還是很可靠的,一般情況下是不輕易壞,不在萬不得已的情況下沒必要去考慮這個問題。
