不管是工業還是英特網，只要涉及到網絡的，就有一定的來自網絡危險性，造成的損失或大或小而；已重工業對于任何一個國家來講都是國民經濟的支柱產業，根據 Transparent Market Research 提供的數據，全球工業控制市場在 2014 年創造價值 580 億美元 , 預計將以每年4.9% 的速度增長，該市場到2021年將達到 810 億美元的規模。工業控制系統所涉及的行業非常廣泛，如石油化工、電力、交通、核工業等，在國民經濟總量中也占有舉足輕重的地位，僅能源（電力、石化、燃?xì)獾龋┬袠I(yè)所占GDP 的比重就已經超過了20%。

隨著信息化和和自動化技術的發展，為了方便企業對工業控制系統進行控制和管理，在降低成本的需求驅動下，工業控制系統變得比以前更開放，越來越多地采用標準的通用的通信協議和軟硬件系統。目前，工業控制系統與公司的業務網絡基本上都是通過采取隔離措施直接連通的。工業控制系統在走向開放的同時，無可避免地引入了在傳統 IT網絡中普遍存在的漏洞和威脅等安全問題。還應該注意到，工業控制系統控制著各個國家的重要基礎設施，容易受到敵對勢力的攻擊。以伊朗核電站受到 Stuxnet 病毒攻擊為代表的安全事件敲響了工業控制系統安全態勢的警鐘。

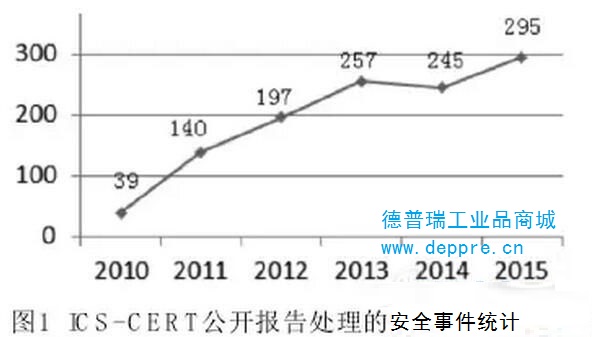

20世紀90年代以來，針對工業控制系統的重大安全事件統計如下：

1）1994年美國亞利桑那州的 Salt River Project 被黑客入侵；

2）2000年俄羅斯政府聲稱黑客成功控制了GAzprom 公司的世界上最大的天然氣輸送管道網絡；

3）2001年黑客入侵負責監管加州多數電力傳輸系統的運營商系統；

4）2002年美國俄亥俄州 Davis-Besse 的核電廠控制網絡內的一臺計算機被微軟的 SQL Server 蠕蟲所感染，導致其安全監管系統停機近5小時；

5）2010 年伊朗核設施遭到Stuxnet的攻擊；

6）2014 年安全廠商F-Secure首先發現用于從事工業間諜活動的Havex木馬病毒，該病毒的攻擊對象為歐洲眾多和開發使用工業應用程序的機械設備公司；

7）2014年美國ICS-CERT機構爆出又一個針對工業控制系統網絡的攻擊事件，攻擊者利用 BlackEnergy 攻擊人機界面（Human Machine Interface，HMI），包括 GE/ 研華 WebAccess、西門子 WinCC 等系統均受到了攻擊。從這一系列的事件可以看出針對工業控制系統的入侵活動從來就沒有停止過，只不過以前的安全事件發生頻率不高，造成的后果并不嚴重，沒有引起各界的足夠重視。如圖1 所示，2010 年以來工業控制系統的安全事件呈現出一個爆發性增長的趨勢。

原因主要有以下2點：

1）通用協議和軟硬件的使用使入侵變得容易；

2）工業控制系統的特殊地位使其容易成為敵對政府和勢力的攻擊目標。當前常見的威脅主要有APT（Advanced Persistent Threat）攻擊、來自有組織犯罪的威脅、內部員工的誤操作、工業間諜等。多方面的威脅以及工業控制系統自身的脆弱性都決定了對工業控制系統實施安全監管勢在必行。

現有的針對工業控制系統的安全解決方案普遍存在以下問題：

1）當前的分析方法普遍基于 IDS 等安全設備截獲的數據，而這些設備往往部署在現場設備層之上，無法避開這些設備在范圍和功能上的限制。由于只能從網絡層獲取的數據包中解析數據，這些設備無法判定獲取的數據是否與底層現場設備上的真實狀態參數相吻合。由于并非所有需要監控的數據都會在網絡中以互相通信的形式進行傳輸，如一些系統本身的狀態參數等，導致數據獲取存在遺失的可能。

2）現有的檢測方法對于 Stuxnet、Havex 等APT 攻擊的檢測存在漏洞。Stuxnet會修改核電站中下層離心機的轉速而對上層的 HMI 瞞報一個正常的值。而 Havex 是通過對自身的復制在移動介質和固定設備之間進行傳播，同時通過對移動介質的驅動和固定設備硬盤的固件進行更改來隱藏自己。

3） 現有的安全方案沒有充分考慮工業控制系統的特點。工業控制系統中，可靠性是首要的，而現有的安全方案大多是僅考慮如何使工控系統更加安全，沒有提到他們方案的實施將對工控系統本身的可用性造成哪些影響，以及如何應對這些影響。由于擔心安全機制的引入會對工控系統的正常運轉造成不利的影響，國內部署有工控系統的相關行業對于安全措施的引入存在疑點，這樣的情況也嚴重制約了安全措施的實施與推廣。

4）缺乏對運維調試操作的監管。由于在技術方面還存在一定的差距，出于對質量和性能等方面的考慮，國內的相關行業大量地采用了國外廠商的設備，而當需要對這些設備進行維護時，通常都需要專業的技術人員來對其進行操作，目前來說，對這些操作還缺乏相應的監管。本文有針對性地提出了一種面向工業控制網絡的監管框架，實現了對工業控制系統多層面的數據采集，使得對整個系統的監管更加全面；相應的數據采集策略會根據鏈路的擁塞情況、被采集設備的性能等參數動態地做出調整，多層面數據的關聯與分析可以實現基線檢測和操作指令一致性檢測，從而提升系統對Stuxnet等APT攻擊的檢測能力。

1、相關技術研究

工控系統的安全問題得到廣泛關注是以 2010 年伊朗Stuxnet 病毒事件為出發點，隨后，各個國家都陸續展開了相應的研究。伊朗 Stuxnet 病毒事件表明，在這之前已經有個別國家或組織秘密的獨立開展了相應的研究，對工控系統的了解相當深入，并且掌握了特定的攻擊方法和系統的若干 0 day 漏洞。

現在，已經陸續有很多機構，包括產業界、學術界和標準化組織對工業控制系統的安全展開了研究。國外的研究機構有 Industrial Defender、美國國家標準與技術研究院（NIST）、palo alto 等，國內的研究機構有中國電子信息產業集團等科研機構和綠盟科技等信息安全公司。

目前，一種比較流行的做法是通過加入訪問控制的措施來抵御外部的攻擊威脅。但是，訪問控制對于已經突破訪問控制體系或從系統內部發起的入侵攻擊卻無能為力。針對這一現狀，德國的 SCHUSTER 等人在調研了入侵檢測技術在工業自動化領域的應用情況的基礎上，提出了一種分布式的入侵檢測系統。該系統包括了深度包檢測、復雜事件處理、機器學習和異常檢測等核心功能。該系統在網絡不同的區域中，分布式地部署數據采集與監視控制系統（Supervisory Control and Data Acquisition，SCADA）避免了單點故障對整個系統的影響。

由于工業控制系統中網絡和物理傳感器產生的數據量顯著增加，利用大數據技術對這些海量數據進行實時分析就顯得很有必要了。羅馬尼亞的 KISS 等人提出了一種基于數據聚類的方法來檢測現代網絡基礎設施中的異常數據，他們嘗試了多種數據聚類的方法以選擇最適合用于對時間序列數據進行聚類的方法。最后給出了該方法和架構對氣體壓縮系統數據的測試結果，實驗分別采用了K-means、Subtractive、Subtractive- K-means 三種聚類方法，結果顯示 K-means方法對該案例數據的執行效果是最好的。

美國的 STONE 等人采用了針對可編程邏輯控制器（Programmable Logic Controller，PLC）驗證的基于 RF（RadioFrequency）的異常檢測方法。使用提取的來自RF 特征的信息識別操作特征的變化來檢測 SCADA 系統中 PLC 的異常操作。該方法遇到的問題是當使用搜集到的多個時域波形時，基于波形的實現方式的性能會急劇下降。該問題可以通過先提取波形幅度的 RF 指紋特征，然后采用基于特征的異常檢測方法來解決。

美國 Industrial Defender 公司的 ANDREW 設計了一種關于工業網絡的簡單網絡異常檢測器。該檢測器只查看 IP 地址和 TCP/UDP 端口，在每一個位置，都會采取一個人工校正或?qū)W習的過程來鑒定哪些是符合當前位置安全策略的網絡流量，而其他的流量都會觸發警告。ANDREW概括了幾個不同場景的異常檢測情況，其中涉及到的技術主要有防火墻改造、黑白名單技術、入侵檢測代理技術等。

此外，ANDREW 還描述了一種使用 tcpdump 抓包技術的異常檢測器的架構，此架構是通過將獲取到的 IP 包的包頭信息發送給會話緩存模塊，然后轉換成對應的特定信息組合（包括采用的協議、端點 IP 地址和端點 IP 地址相對應的 TCP 或 UDP 端口等信息）的可唯一識別的會話流。再將轉換后的會話流通過模式匹配模塊進行驗證，如果不符合設定的規則就會發出警告。

由于工業控制系統的安全是一個新興領域，該領域的研究整體起步較晚，我國對工業控制系統安全的重視程度遠不及國外。但是工控系統控制著關系到國家戰略和民生的關鍵基礎設施，保障工控系統的正常運行意義重大。因此，國內針對該領域的研究也在迅速跟進。PENG 等針對工控系統提出了三點基礎的安全策略。

1）根據應用精簡操作系統。Stuxnet 蠕蟲病毒是利用微軟的Windows系統和 SIMATIC（西門子自動化）的 WinCC 系統的多個漏洞展開攻擊的。Stuxnet 病毒利用的 5 個漏洞中，有一個直到 2010 年12 月15日微軟官方才宣布將其修復。

而此時，Stuxnet 病毒已經在全球范圍內（尤其是伊朗）造成了非常嚴重的損失。操作系統中還存在著許多漏洞，工業軟件想要避免這些威脅并不是一件容易的事，因此，最好根據操作系統安裝的應用精簡操作系統，降低被攻擊的概率。

2）布置分布式防火墻。分布式防火墻可以克服傳統邊界防火墻具有的許多缺陷，分布式防火墻針對內部子網增加了一層安全保護層，針對各個服務對象的不同需求制定差別化的配置，網絡處理負載的分散可以克服傳統防火墻在高負載情況下的缺點。配置分布式防火墻時，需要充分考慮當前運行的應用情況。

3）對工業控制系統進行安全風險評估。安全風險評估的好處是我們可以針對不同事件的處理采取相應的安全策略并形成合理的方案。工業控制系統的風險評估應該基于成熟的風險評估方法，并且應該特別關注控制系統的特殊要求，以便根據控制系統的特點確保系統的正常運行。

目前來說，在工業控制系統的安全監管領域，圖理論的方法、信號處理的方法、數據挖掘與機器學習等技術都有所應用。由于大量老舊系統遺留的問題，很多安全方案都要求對系統軟硬件進行升級，但這一要求并不實際。目前對工業控制系統的安全監管的研究中，取得較多的進展集中在異常分析領域。

結合工業控制系統的實際特點，由于目前報道的入侵工控系統的病毒都沒有源代碼可獲得，因此無法提取到這些攻擊的指紋特征。所以，基于對正常行為的分析獲得正常行為的特征，然后進行基于正常行為的異常檢測是工業控制防御手段的重要方法。此外，由于工業控制系統產生數據量大的特點，很多研究人員從結合機器學習、數據挖掘等技術出發，對異常檢測以及各種關聯分析進行了有益的嘗試。

2、監管系統框架

工業控制系統監控結構主要包括多層面的數據采集、彈性的數據采集策略的管理和數據分析模塊。其中，多層面的數據采集不僅可以從網絡層捕獲數據，還可以從包括底層現場設備在內的設備上直接采集數據；彈性的數據采集策略的管理，可以根據鏈路的擁塞狀況和機器的負荷狀態等動態地調整數據的采集頻率；數據分析模塊可以實現對關鍵配置和參數的監控。

2.1 多層面的數據采集

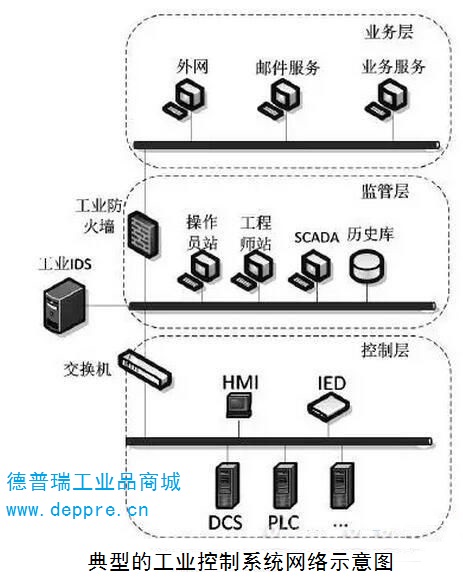

圖 2 為典型的工業控制系統網絡示意圖，在現有的工業控制系統監管方案中，對異常的分析普遍是基于 IDS 和防火墻等這樣的安全設備的告警信息，數據采集的層次均在監管層及以上，忽略了對現場控制設備的監管。Stuxnet之所以在入侵伊朗核電站后沒有被及時發現就是利用了系統在這方面的缺陷。

Stuxnet 攻擊的基本原理是：1）通過使用一系列的 0day漏洞攻擊感染 Windows系統，在 Windows系統上安裝木馬；2）尋找目標工業控制系統（西門子 WinCC SCADA），使用硬編碼 SQL 認證將代碼注入到數據庫中，感染系統以便獲取目標 PLC 的訪問權限；3）注入代碼到 PLC 中修改 PLC的輸出數據，同時通過報告虛假信息到 HMI 來隱藏自己。由于在修改 PLC 梯形邏輯的同時向 HMI 報告了虛假信息，因此可以達到篡改離心機轉速而不被立即發現的目的。這樣的情況下,由于傳統的監管系統只對 SCADA 進行了監管,顯示離心機還處于正常工作的狀態，因此對諸如 Stuxnet 病毒這樣的攻擊就無法實現有效的監控。

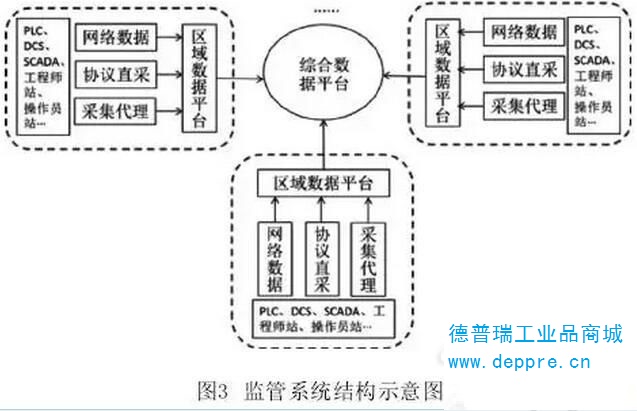

本文提出的安全監管系統的結構示意圖如圖 3 所示，數據采集模塊綜合了三種數據采集方法：網絡采集、協議直采、采集代理。其中，網絡采集是從交換機的鏡像端口采集原始的網絡流量；協議直采是利用工業協議建立和被采集對象之間的通信，獲取想要的數據；采集代理是在設備上安裝和設備的操作系統適配的采集代理模塊，主動地搜集系統的參數設置和記錄日志的事件等信息。

這三種數據采集方法的使用使得數據的采集可以深入到工業控制系統的現場控制設備層，不僅可以實現對原始網絡流量的獲取，還可以獲取工業控制系統底層設備的狀態、配置等信息，實現對系統更加全面的監管。

采集的數據根據采集方式的不同，可以分為三大類：通過采集代理采集的數據、通過協議直采的方式采集的數據和通過抓包獲取的網絡數據。其中通過采集代理進行采集的方式有兩類：主機設備運行狀態數據和工控控制系統組態軟件的數據。

1）主機設備

需要采集的主機數據有：資產信息、軟件信息、系統補丁信息、端口與服務信息、用戶賬號、文件信息、運行狀態和非法外聯監控等數據。其中，資產信息有 IP 地址，MAC 地址，生產廠商及型號，操作系統的版本及序列號，CPU 型號、主頻，內存的大小、頻率以及品牌，磁盤的品牌、大小及轉數。軟件信息有已經安裝的軟件名稱、安裝時間、版本信息以及卸載時間。系統補丁信息有已經安裝的補丁的名稱、安裝時間、版本信息、卸載時間。端口與服務信息有開放的端口號、每個開放端口的服務進程信息、每個處于 connected 狀態端口的連接信息。用戶賬號信息有登錄名、登錄時間、登出時間、登錄時長、用戶 ID、用戶角色、用戶權限。文件信息有注冊表信息、文件名、文件目錄、文件創建時間、文件修改時間、文件擴展。運行狀態信息有主機資源使用情況日志包括 CPU 使用率、內存使用率、磁盤使用率，主機進程運行日志包括運行進程的數量、每個進程啟停次數及時間；主機 USB 設備運行日志，包括連接 USB 口的設備名稱、連接時間、連接時長；主機流量日志包括進口流量統計、出口流量統計；Agent 代理運行日志包括 CPU占用率、內存占用率、錯誤 / 異常日志。非法外聯監控包括對未知地址的訪問、對已知地址的訪問。

2）組態軟件的數據

組態軟件如 SCADA、PLC、DCS 等組態軟件中的數據是通過采集代理調用這些軟件的 API（Application Program Interface）來進行獲取的。通過協議直采的方式獲得數據有六類：防火墻設備數據、路由器設備數據、交換機設備數據、IDS/IPS 設備數據、網絡審計設備數據和病毒網關數據。這些數據是通過SNMP 協議或者 Syslog 等進行采集的。

3）防火墻設備

需要采集的防火墻設備數據有：資產信息、配置信息和運行日志。其中，資產信息包括 IP 地址、MAC 地址和生產廠商 / 型號；配置信息有系統時鐘信息，用戶管理信息包括用戶名稱、用戶角色 / 類型；工作模式信息包括路由模式、透明模式；過濾規則 / 策略信息包括 ACL 列表、黑名單 / 白名單、應用層包過濾規則和狀態監測規則；轉發規則信息包括地址轉換規則 /NAT、端口映射規則；攻擊檢測信息包括 DoS/DDoS 防御策略、放掃描策略；流量控制信息包括連接速率限制、連接數目限制。運行日志信息包括運行日志和告警日志。

4）路由器設備

需要采集的路由器設備數據有：資產信息、配置信息和運行日志。其中資產信息包括 IP 地址、MAC 地址和生產廠商 / 型號。配置信息有系統時鐘信息；網絡配置信息包括 WAN口配置信息、LAN口配置信息、DHCP 配置信息和 VLAN 配置信息；路由配置信息包括靜態路由信息、動態路由信息、策略路由信息；轉發規則信息包括地址轉換規則 /NAT、端口映射規則；VPN 配置信息包括 IPSec VPN配置信息、SSL VPN 配置信息、L2TP/PPTP 配置信息；流量控制信息包括 QoS 配置信息、連接速率限制、連接數目限制。運行日志信息包括運行日志和告警日志。

5）交換機設備

需要采集的交換機設備數據有：資產信息、配置信息和運行日志。資產信息即生產廠商 / 型號。配置信息有系統時鐘信息；端口配置信息包括端口屬性信息、端口鏡像信息、端口限速信息和端口聚合信息；邏輯區域劃分信息（VLAN配置信息）；過濾規則信息（MAC 地址過濾信息）；流量控制信息（QoS配置信息）。運行日志信息包括運行日志和告警日志。

6）IDS/IPS設備

需要采集的 IDS/IPS 設備數據有：資產信息、配置信息和運行日志。其中資產信息包括 IP 地址、MAC 地址、生產廠商 / 型號和區域管理信息（針對 IDS）。配置信息有：系統時鐘信息；用戶管理信息包括用戶名稱、用戶角色 /類型；策略配置信息包括策略名稱、策略組件信息 / 策略集信息；級聯配置信息包括本級配置信息和上級 /下級配置信息。運行日志信息包括運行日志和告警日志。

7）網絡審計設備

需要采集的網絡審計設備數據有：資產信息、配置信息和運行日志。其中資產信息包括 IP 地址、MAC 地址、生產廠商 / 型號。配置信息有：系統時鐘信息；用戶管理信息包括用戶名稱、用戶角色 / 類型和用戶權限；資產配置信息包括主機資產信息和網絡 / 安全設備資產信息；數據采集配置信息包括 Syslog 采集策略、SNMP 采集策略、Opsec Lec 采集策略、鏡像數據采集策略、文件采集策略和遠程采集策略 ；策略配置信息包括預置策略配置信息（歸并策略、關聯策略、數據策略）、實時規則配置信息、知識庫配置管理信息和歸檔配置信息（數據歸檔配置）。運行日志信息包括運行日志、告警日志和審計日志。

8）病毒網關設備

需要采集的網絡審計設備數據有：資產信息、配置信息和運行日志。其中資產信息包括 IP 地址、MAC 地址、生產廠商 / 型號。配置信息有：系統時鐘信息；用戶管理信息包括用戶名稱、用戶角色/類型和用戶權限；病毒庫配置信息（病毒庫升級/ 更新配置）；運行策略信息包括策略名稱和策略內容信息（病毒掃描策略、關鍵字過濾策略等）。運行日志信息包括運行日志和告警日志。

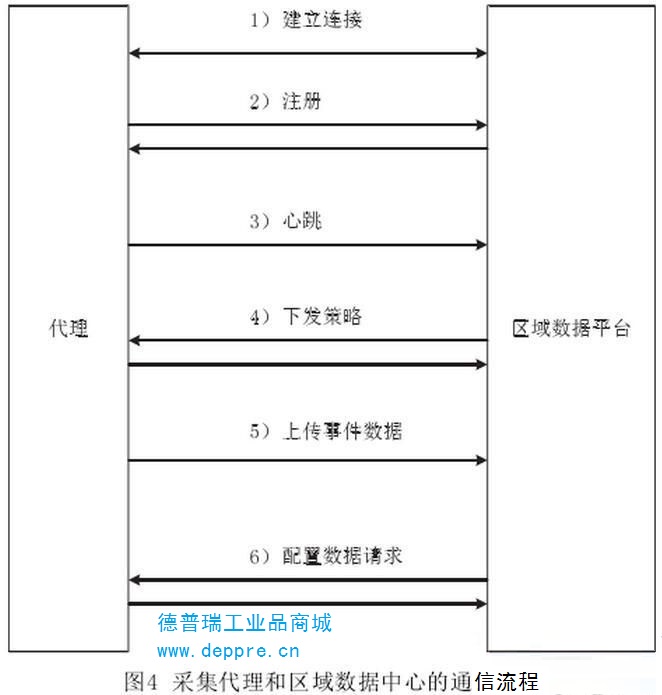

通過抓包獲取的網絡數據，是指通過抓包程序模塊抓取 Modbus TCP、Profibus 等協議的數據包，再通過協議規范對這些數據包進行解析而獲取的數據，主要用于后文中的操作指令一致性檢測。采集代理和區域數據平臺之間的通信流程如圖 4 所示，主要有以下幾步：1）客戶端（采集代理）和服務器（區域數據平臺）建立連接；2）如果客戶端之前沒有注冊，則需要發送注冊包至服務器，服務器做出響應，完成注冊；3）服務器根據客戶端是否能正常發回心跳數據包來判斷連接是否正常；4）如果連接正常，可以通過服務器端給客戶端下發采集策略；5）客戶端根據服務器下發的采集策略上傳相應的事件數據；6）服務器如果想獲取客戶端所在機器的配置數據，需要發送配置數據請求數據包給客戶端。

由于需要由管理員主動向 Agent 代理發送采集策略等操作，并且考慮到數據傳輸需要保證可靠性和順序性，故采用長連接方式與區域數據平臺連接。服務器默認在10001 端口監聽，并接受代理的連接請求。
