什么是安全柵？安全柵的工作原理及選型指南

分類：技術中心 2300人瀏覽 2019-02-19

標簽：安全柵分享到：

安全柵接在本質安全電路和非本質安全電路之間。將供給本質安全電路的電壓電流限制在一定安全范圍內的裝置。安全柵又稱安全限能器，是本安系統中的重要組成部分。

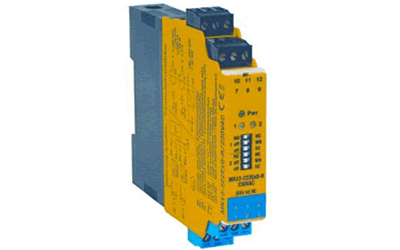

本質安全安全柵

工作原理

模塊電路將通過本安能量限制電路輸入的電流或電壓信號轉變?yōu)?.2-1VDC后，送入模塊內進行采集、放大、運算和進行抗干擾處理后，再經變壓器調制成輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。模塊還需輸出一個隔離的18.5∽28.5VDC電壓，通過本安能量限制電路做為供給兩線制變送器的工作電壓。本安能量限制電路能限制大電流或高電壓的危險信號竄入危險現場。

選型指南

1. 所選用的齊納安全柵應已經防爆檢測機構防爆認證，并有防爆合格證書。

2．根據工作現場所屬的危險區域( 0區、1區、2區)，氣體級別和溫度組別來選擇齊納安全柵的防爆等級( 安全柵防爆標志) ，使其符合上述的防爆環境，由安全柵來限制傳輸?shù)浆F(xiàn)場的能量，確?，F(xiàn)場安全。

3．根據現場使用儀表的工作電壓和工作電流對地的極性，選擇齊納安全柵的極性(正極性、負極性或交流極性）。

4．根據信號傳輸線路的數量，選擇齊納安全柵的通道數 (單通道、雙通道、三通道) , 由安全柵的通道對傳輸線路進行保護。

5．根據二次儀表供電電壓的大小，選擇齊納安全柵的工作電壓，供電電壓應小于或等于齊納安全柵的工作電壓。對于波動范圍大的供電電壓，則應當選擇工作電壓范圍大的齊納安全柵型號。根據現場儀表電壓和電流的大小，選擇齊納安全柵的端電阻。在最大工作電流時安全柵的端電阻引起的壓降應不影響現場儀表最低工作電壓的要求，保證現場儀表能正常工作。

6．當供電電壓為DCS 系統中卡件直接供電時，請?jiān)敿?xì)查閱DCS系統中的供電卡件資料。注意供電卡件中往往串接一只限流電阻，當使用齊納安全柵時，此限流電阻應引以充分的重視。選用電阻限流式齊納安全柵時應把串入的電阻去掉用熔絲或開關代替，選用電子限流式齊納安全柵時，此電阻值不能大于180Ω，否則由于供電回路電阻太大，造成現場儀表供電電壓太低而不能工作。有些DCS系統卡件供電電路中裝有一個限流電路，當使用齊納安全柵則不能選用有功耗的齊納安全柵，一旦卡件供電電路限流值小于齊納安全柵的工作電流時，則會造成齊納安全柵無法工作。

7．本質安全防爆實質上是系統防爆，所以現場儀表和齊納安全柵一起由防爆檢測機構進行系統防爆取證。根據防爆檢測機構給出的最大電纜參數值Cc、Lc的大小，計算出電纜長度、型號、滿足傳送距離的要求。
