編碼器與PLC的連接有很多方式，今天德普瑞小編就跟大家闡述一下。
1 直接連接
這種方法最常見，也是最主要的方式，主要用于各種集電極開路輸出的編碼器。至于集電極開路輸出，差分輸出等的區別，初學者可以不用理會，只需要知道概念就可。 集電極開路輸出的編碼器主要是24V 供電，ABZ輸出的編碼器，可以直接接在PLC的高速輸入上，其接法，和接近開關相同。編碼器輸出的實質，也是一種數字輸入??！
不但編碼器，很多光柵，磁柵，以及各種高速脈沖輸出的元件，都是用此種接法??！此種接法，一定要確認編碼器是PNP,還是NPN。
圖一

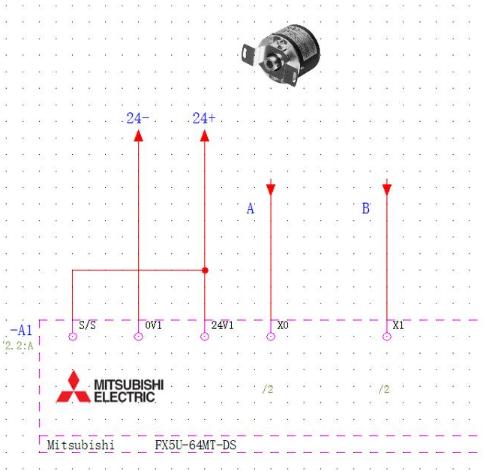

如圖一所示，這就是直接連接的接線，一般編碼器都是用各種顏色來表示是哪種信號，一般紅色 和黑色是供電，我們可以取PLC的輸出，也可以令加開關電源，注意，公共端的連接方式。這是NPN 還是PNP 決定的。
2 還是直接連接
這種連接方式，一般適合于運動控制器，隨著技術的進步，各種復雜設備越來越多，而運動控制器和PLC也融合在一起，有的PLC都帶運動控制功能。這種PLC 都是支持編碼器信號輸入的，它和PLC不同的是，它支持多種編碼器??！和第一種方法占用PLC輸入點不同的是，運動控制器一般都是通過專用接口，直接接入的。比如DB9接口。
這種連接方式，就需要我們查閱手冊，根據手冊接線了。
3 通訊方式
這種方式需要編碼器支持，比如DP,CANopen 以及EIP,PN 等等，只要編碼器支持，就可以通過通訊的方式和PLC交互數據，在此種模式下，PLC和編碼器，就跟PLC和變頻器是一樣的，只需要組態編程即可！當然，這種編碼器價格可能比較貴！
以上，就是PLC和編碼器的常用連接方式！
