液位傳感器是一種常見的測量液位位置的傳感器,它是將位的高度轉化為電信號的形式進行輸出。近年來,隨著電子技術和自動化的不斷發展,液位測量與控制技術有很大的提高。日化品、食品飲料、醫藥等行業的生產,都離不開液位的監控,液位傳感器的重要性日趨凸顯,甚至直接影響著產品的質量。
維護保養
(1)注意保持液位計的清潔,盡量做到防水﹑防潮、防腐蝕及避免受到其它物體的劇烈碰撞﹑打擊;
(2)室外安裝時應避免陽光直射液位計主體,遠離熱源并注意通風,若環境溫度超出額定溫度時,應采取相應的降溫保護措施;
(3)環境溫度過低時,可采用儀表保護箱或其它的防護裝置進行防凍保護,并注意保持液位計的干燥;
(4)液位計及探頭應定期檢測。(檢測時間間隔由使用單位根據具體情況確定);易損件(橡膠密封圈)應定期更換。
注意事項
1、切勿用高于36V電壓加到變送器上,否則會導致變送器損壞;
2、切勿用硬物碰觸膜片,否則會導致隔離膜片損壞;
3、被測介質不允許結冰,否則將損傷傳感器元件隔離膜片,導致變送器損壞,必要時需對變送器進行溫度保護,以防結冰;
4、在測量蒸汽或其他高溫介質時,其溫度不應超過變送器使用時的極限溫度,高于變送器使用的極限溫度必須使用散熱裝置;
5、測量蒸汽或其他高溫介質時,應使用散熱管,使變送器和管道連在一起,并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時,散熱管中要注入適量的水,以防過熱蒸汽直接與變送器接觸,損壞傳感器。
6、在壓力傳輸過程中,應注意以下幾點,液位傳感器與散熱管連接處,切勿漏氣;開始使用前,如果閥門是關閉的,則使用時,應該非常小心、緩慢地打開閥門,以免被測介質直接沖擊液位傳感器膜片,從而損壞傳感器膜片;管路中必須保持暢通,管道中的沉積物會彈出,并損壞傳感器膜片。

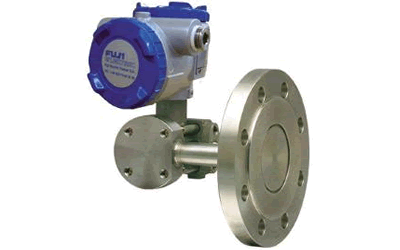

靜液壓液位傳感器
故障排除
1)面板無顯示:檢查浮子是否損壞、是否消磁;檢查面板翻柱是否消磁;
(2)遠傳輸出不穩定: 檢查線路電壓;是否有間歇短路、開路或多點接地 模塊電路板故障
2、浮球液位計
(1)現場變化,顯示不隨液位變化: 檢查轉軸與變送器是否接觸良好;檢查電源電壓; 檢查零點、量程;傳感器故障;電路板故障。
(2)實際液位變化,現場不變化: 外平衡桿與轉軸脫開;重錘未調整好;內連接件松動脫落;球桿變形;浮球脫落;浮球破裂;介質汽化
3、差壓式液位計
(1)液位變化較大: 介質波動大或汽化嚴重;上引壓線或下引壓線不暢通 介質有結晶;毛細管內傳壓介質跑損;膜盒損壞;伴熱溫度過高
(2)顯示不變化: 切斷閥未打開;引壓線堵塞;量程、零點未調整好;膜盒處有雜物堆積;毛細管被擠壓不通;電路板故障。
4、雷達液位計
(1)液位、輸出百分?jǐn)?shù)與回路值波動: 重新組態探頭長度和偏差;依靠其他設備確認準確液位;調整阻尼系數 重新組態回路值 。
(2)不論液位高低,輸出為同一數值: 確認探頭長度 ;調整偏置值,已達到精確數值
(3)無液位信號: 檢查介質介電常數 ;液位在頂部過渡區,組態時沒有設置;線路板或16針連接器工作不正常 探頭長度組態 ;可能有介質在探頭上搭橋 介電常數選擇不正確 ;
(4)輸出或最大,或最小,不精確: 介質不純,如油帶水 介質或雜物在探頭上搭橋 導波桿堵塞 有泡沫或粘稠物 探頭頂部密封處有雜物。
