圖文解析快速帶你了解接地電阻測試儀

分類：技術中心 1698人瀏覽 2019-07-11

標簽：圖文解析快速帶你了解接地電阻測試儀分享到：

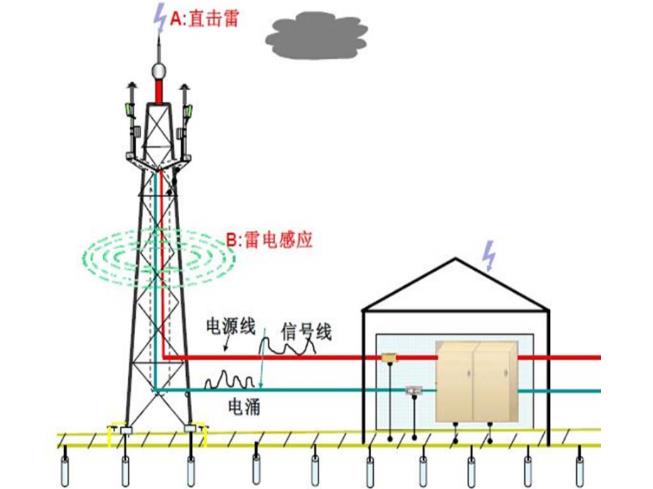

大多數設施在遭遇雷擊或者使用過程中出現過載電壓時，電流會急劇飆升，如果沒有一個安全的路徑將電流導走，很容易造成人身觸電、火災、爆炸等事故。而接地電極就是這個電流疏散通道。

那么問題來了，如此重要的通道肉眼又看不見，

怎么知道它是安全暢通呢?

先從接地電阻說起起。

什么是接地電阻

衡量接地狀態是否良好的一個重要參數就是接地電阻，它是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散的過程中所遇到的電阻總和。

接地電阻值多大才能保證接地狀態良好呢?

目前沒有一個固定標準，但通常有如下關系

● 理想情況下，接地電阻值應為零歐姆。

● NFPA和IEEE推薦接地電阻值為≤5.0歐姆。

● NEC 規定“ 確保系統對地阻抗小于EC 250.56中規定的 25 歐姆。在含有敏感性設備的設施內，應小于0.5歐姆或更小?！?/span>

● 電信行業往往采用5.0歐姆或更低作為其接地及壓焊的限值。

為什么測試接地電阻

最初安裝時，接地系統的接地電阻值很小，但是長期受到腐蝕性土壤的侵蝕，其電阻值就會增大，所以要定期對接地和接地連接進行檢查。測量接地電阻及接地安全檢測的工具，就叫接地電阻測試儀。

接地電阻的影響因素

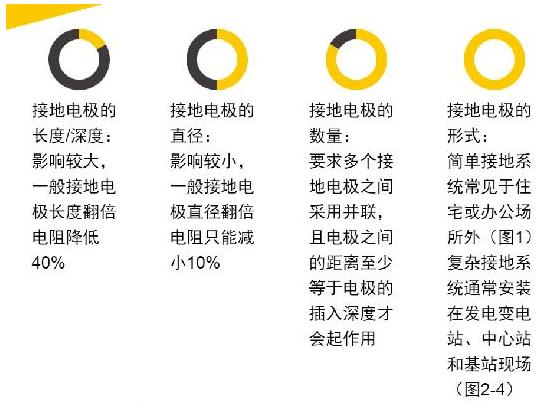

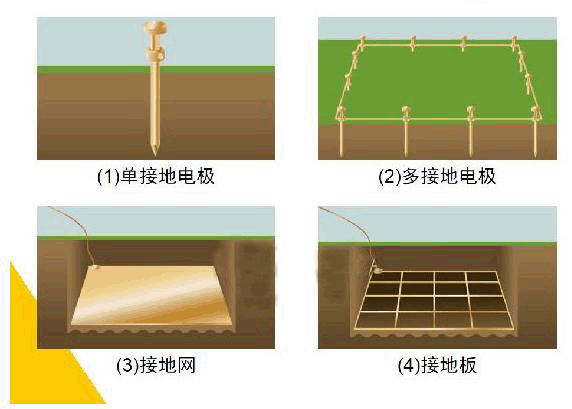

NEC規范(1987，250-83-3)要求接地電極與土壤接觸的最小長度為2.5米(8.0英尺)。但是，有4個變量會影響接地電阻：
