線性模組結構特點及應用

分類：技術中心 1423人瀏覽 2019-07-19

標簽：線性模組分享到：

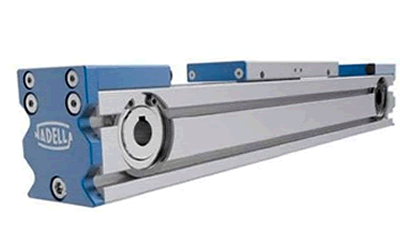

線性模組是指在自動化工業領域中對能夠?qū)崿F(xiàn)直線運動的裝置的統稱，也稱為定位模組。線性模組是一種直線傳動裝置，主要有兩種方式。一種是滾珠絲杠和直線導軌組成，另一種是用同步帶及同步帶輪組成。其使用范圍廣，安裝方便，精度高，省去了自己制作直線運動的機構的具體環節。

結構特點
由于不同的規格影響著不同的結構發展，因此不能在線性模組的規格上統一結構。但是從結構上可以分外部結構和內部結構。

內部
線性模組內部結構分為：同步帶式和滾珠螺桿式。
同步帶式：線性模組的傳動方式由皮帶和直線導軌輔助完成。
滾珠螺桿式：線性模組的傳動方式由滾珠螺桿，和直線導軌輔助完成。

外部
線性模組的外部結構分為：開放式和封閉式。
開放式：線性模組的受力部分主要集中在中下部和兩側，將其傳動部分裸露在外。
封閉式：線性模組的受力部分主要集中在外部材料，將其傳動部分封閉起來。
線性模組與馬達的連接方式分為：間接式和直接式兩種，同時同創達為了方便用戶更好設計所需，可以根據客戶需求選擇要不要配備馬達。
動力源一般選擇步進電機和伺服馬達，具體根據實際需求選定。

線性模組自工業發展就存在，主要集中在幾大領域：
1 軍工領域：軍用生產機械、模擬仿真
2 食品領域：分類機械、上料機械等
3 噴涂領域：往復機械、噴涂機械等
4 汽車領域：抓取機械、移載機械等
5 物流領域：分類機械、移載機械等
6 其他工業領域等
