磁感應傳感器工作原理

分類：技術中心 2764人瀏覽 2020-11-04

磁感應 傳感器是一種將磁信號轉換為電信號的裝置。利用磁學量與其他物理量的變換關系，以磁場作為媒介，也可將其他非電物理量信號轉換為電信號。

磁感應傳感器是一種將磁信號轉換為電信號的裝置。利用磁學量與其他物理量的變換關系，以磁場作為媒介，也可將其他非電物理量信號轉換為電信號。

磁感應傳感器有兩種驅動方式，一種是用永久磁鐵驅動，另一種是用電磁線圈驅動。前者多用于檢測，如用磁鐵做成運動部件，一旦接近磁感應傳感器便可使它吸合發出信號。后者多用于控制，若電磁線圈通電，觸點便可吸合。用磁感應傳感器來取代靠碰撞接觸的行程開關，可提高系統的可靠性和使用壽命；因而在可編程序控制器中常用來作為行程到位的發信裝置。

磁感應傳感器的驅動

磁感應傳感器有兩種驅動方式。一是用永久磁鐵驅動，二是用電磁線圈驅動。前者多用于檢測，如用磁鐵做成運動部件，一旦接近磁感應傳感器便可使它吸合發出信號。后者多用于控制，若電磁線圈通電，觸點便可吸合。用磁感應傳感器來取代靠碰撞接觸的行程開關，可提高系統的可靠性和使用壽命；因而在可編程序控制器中常用來作為行程到位的發訊裝置。

磁感應傳感器的種類

磁感應傳感器的種類很多，一般可分為物性型和結構型兩種類型。物性型磁傳感器，如霍爾器件、霍爾集成電路、磁敏二極管和三極管、半導體磁敏電阻與傳感器、強性金屬磁敏器件與傳感器等。結構型磁傳感器，如電感式傳感器、電容式傳感器、磁電式傳感器等。

工作原理

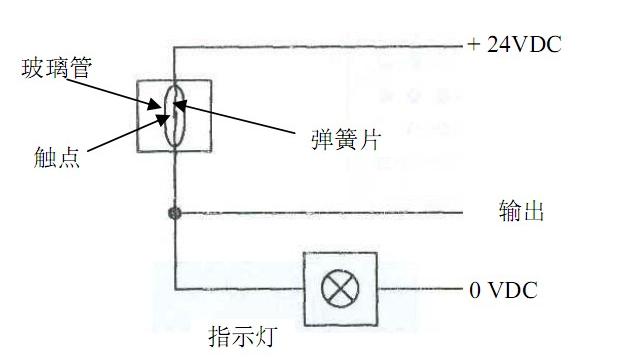

磁感應傳感器是一種觸點傳感器，如圖為其結構原理圖。它由兩片具有高導磁和低矯頑力的合金簧片組成，并密封在一個充滿惰性氣體的玻璃管中。兩個簧片之間保持一定的重疊和適當?shù)拈g隙，末端鍍金作為觸點，管外焊接引信。當傳感器所處位置的磁感應強度足夠大，兩簧片相互吸引而使觸點導通；當磁場減弱到一定程度時，在簧片本身彈力的作用下而釋放。
