空氣過濾減壓閥是氣動調節閥的一種輔助裝置，輸入壓縮空氣后，可向氣動執行機構和閥門定位器提供 0.1～-1.0MPa潔凈氣源。通過調節彈簧可以設定出口壓力。利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
在石油化工行業，閥門管道露天布置，腐蝕性環境。通常要求過濾減壓閥采用不銹鋼材質，并且要求能夠耐-40低溫環境。

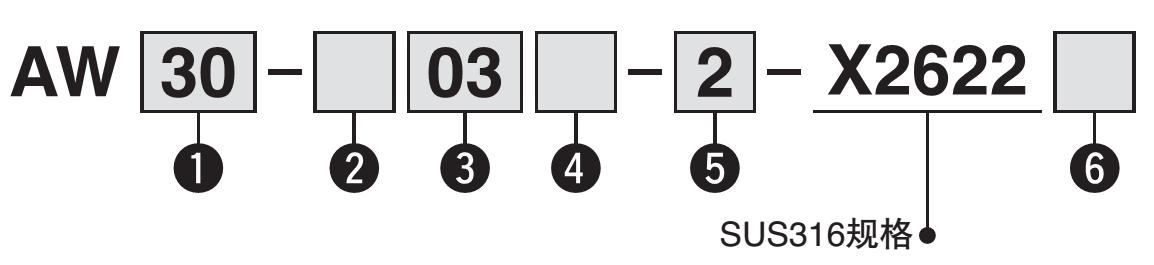

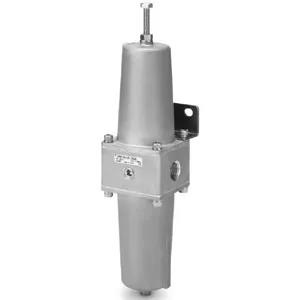

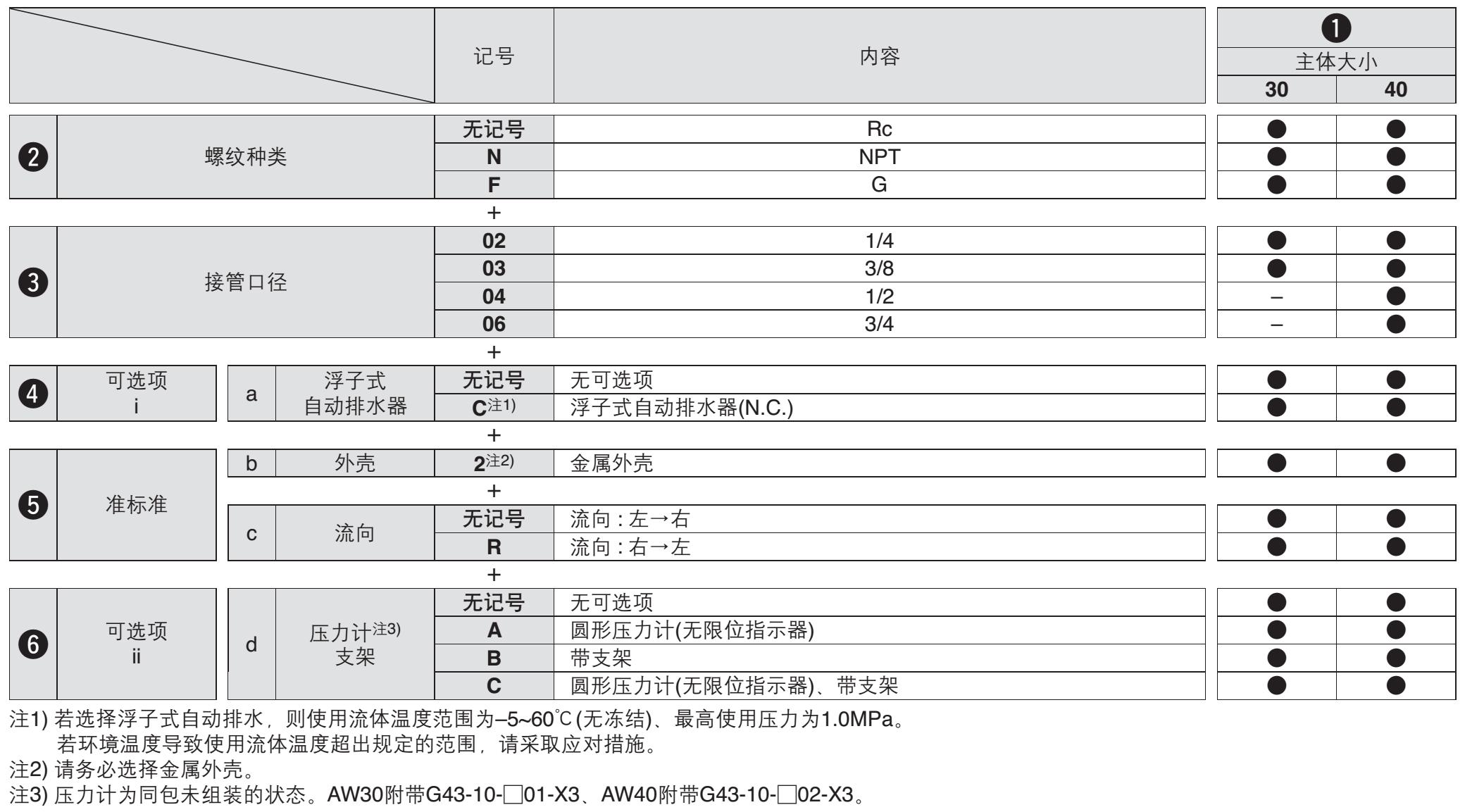

SMC公司AW-X2622系列不銹鋼低溫過濾減壓閥在行業內應用非常廣泛。
1.接口尺寸從 1/4"~1"（特殊規格可以向廠家咨詢）；
2.SUS316材質；
3.環境和使用流體溫度：-40~80℃；
4.符合NACE國際標準；
過濾器的工作原理
從進口流入的壓縮空氣，經導流板的切線方向的缺口強烈旋轉，液態油水和固態污染物受離心作用，被甩到水杯的內壁上，再流至底部。
除去了液態油水及大顆粒雜質的壓縮空氣，通過濾芯進一步的清除微小顆粒，然后從出口流出。
檔板能防止下部的液態油水被卷回氣流中。聚積在水杯內的冷凝水，按動手動按鈕，便可從排水口排出。
減壓閥是將較高的進口壓力，調節并降低到符合使用要求的出口壓力（調壓）。并保證調節后出口氣壓的穩定（穩壓）的裝置。

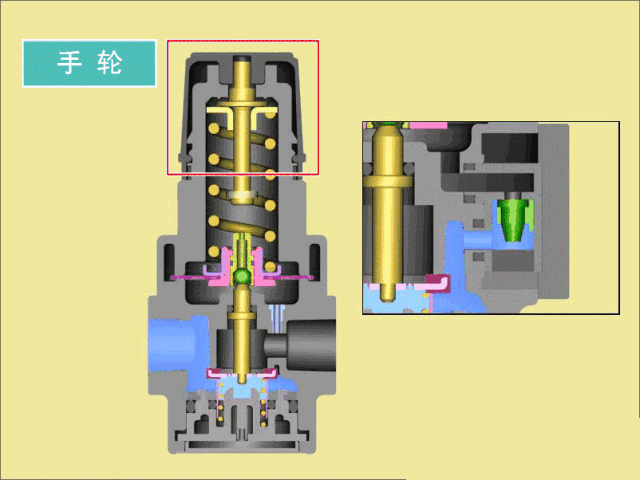

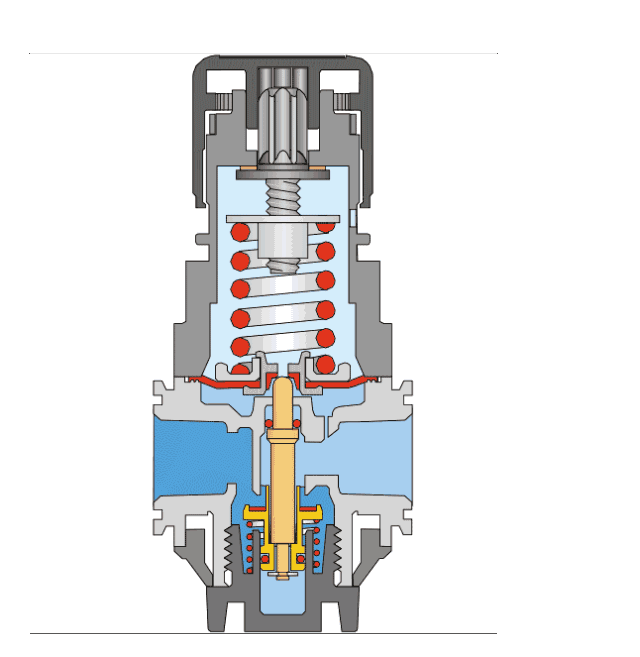

膜片式減壓閥的工作原理
1.將手輪外拉，看到橘黃色色帶后，順時針旋轉手輪。
2.調節彈簧被壓縮，推動膜片下移，通過閥桿打開閥芯，則進口氣壓經閥芯調節降壓，有壓力輸出。
3.出口壓力氣體經反饋通路進入膜片下腔，在膜片上產生一個向上推力。
4.最終膜片下部的壓力和上部的彈簧力兩者一致時（推力與調壓彈簧力平衡時），出口得到穩定的氣壓力。
溢流型減壓閥

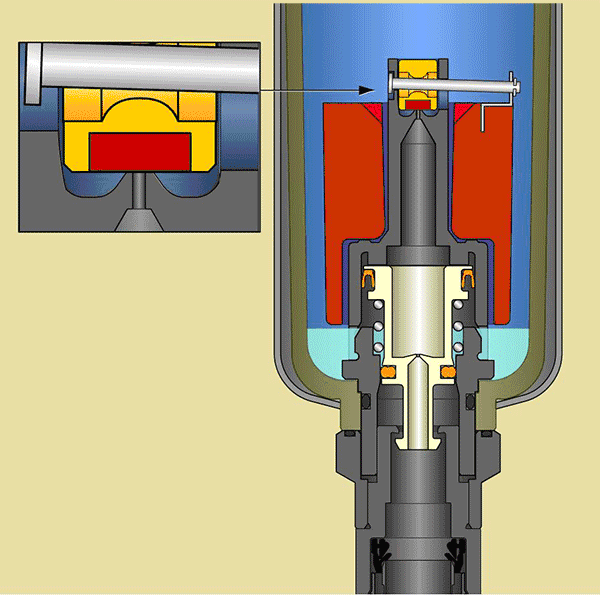

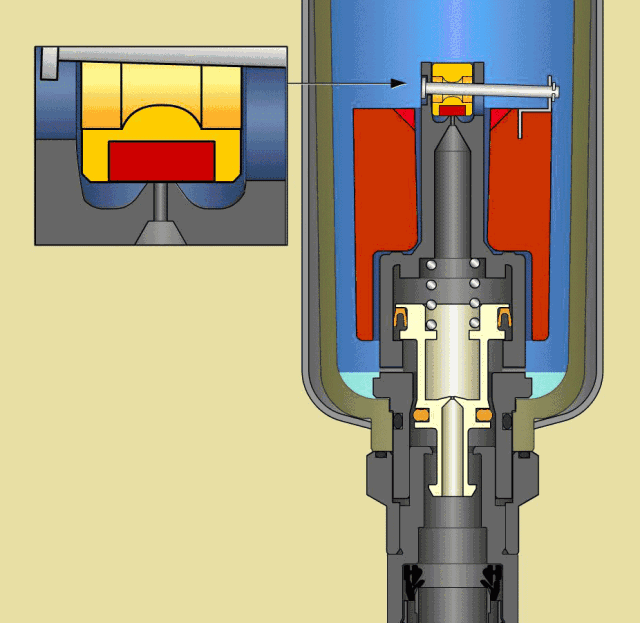

自動排水器的常開型和常閉型
常開型
當沒有通入壓縮空氣的時候，排水口在彈簧力作用下打開的是常開型。
常閉型
當沒有通入壓縮空氣的時候，排水口在彈簧力作用下閉合的是常閉型。
