輸入輸出模塊的功能作用及特點

分類：技術中心 2882人瀏覽 2020-09-23

標簽：輸入輸出模塊報警器分享到：

輸入輸出模塊介紹

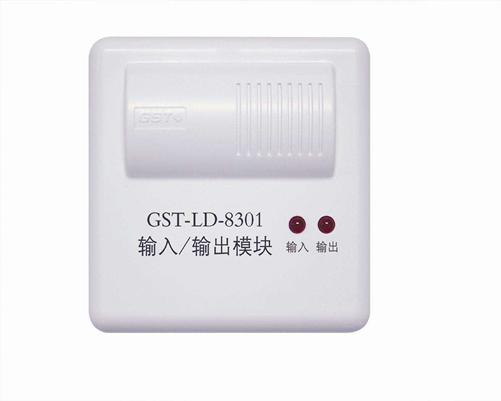

輸入輸出模塊也稱為控制模塊，在有控制要求時可以輸出信號，或者提供一個開關量信號，使被控設備動作，同時可以接收設備的反饋信號，以向主機報告，是火災報警聯動系統中重要的組成部分，市場上的輸入輸出模塊都可以提供一對無源常開/常閉觸點，用以控制被控設備，部分廠家的模塊可以通過參數設定，設置成有源輸出（如海灣GST-LD-8301),相對應的還有雙輸入輸出模塊、多輸入輸出模塊等等。

功能作用
火災報警時，報警控制器通過輸出模塊啟動需要聯動的外控設備，如防排煙閥、送風閥、防火卷簾門、風機、警鈴等，并可接受設備的動作回答。

輸出模塊連接在控制器的回路總線上，可以安裝在所控設備的附近，也可安裝在樓層端子模塊箱內。采用電子寫碼，可以現場編碼。輸出模塊的輸出控制邏緝可以根據工程情況編程完成。當控制器接收到探測器的報警信號后，根據預先編入的程序，控制器通過總線將聯動控制信號輸送到輸出模塊，輸出模塊啟動需要聯動的消防設備；設備動作后會接受一個信號回答。

詳情描述

特點
輸入/輸出模塊是一種總線制控制接口，可用于完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。主要用于防火卷簾門的位置控制，能控制其從上位到中位，也能控制其從中位到下位，同時也能確認防火卷簾門是處于上、中、下的哪一位。該模塊也可作為兩個獨立的輸入/輸出模塊使用。

輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，最大編碼為242，可接收來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號，一旦開關信號動作，將此開關信號通過聯動總線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸出具有檢線功能。

模塊的編碼方式為電子編碼，在編入一個編碼地址后，另一個編碼地址自動生成為：編入地址+1。

主要技術指標
（1）工作電壓：總線電壓：總線24V，電源電壓：DC24V
（2）監視電流：總線電流≤1mA，電源電流≤6mA
（3）動作電流：總線電流≤4mA，電源電流≤35mA
（4）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
（5）輸出容量：DC24V/1A（兩組輸出最大容量之和為DC24V/1A）
（6）輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為10s）
（7）出廠設置：兩路常開檢線方式
（8）使用環境：溫度：-10℃～+55℃，相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：110mm×86mm×43Mm（帶底殼）

連線方式
模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
