SYMéTRIE是全球領先的六軸機器人解決方案供應商之一，其產品主要用于定位和運動控制領域。六軸機器人是一種并聯機器人，也被稱為六軸運動平臺，它采用六個線性驅動器(千斤頂)且具有六個自由度(X、Y、Z、俯仰、扭擺和滾擺)。

SYMéTRIE六軸機器人由一個低平臺(底座)、一個高平臺(移動平臺)以及6個線性驅動器(配有內嵌滾珠絲杠驅動裝置)組成。球形萬向接頭將各個驅動拉桿分別連接到底座和移動平臺。高平臺支撐有效載荷，能夠以垂直和水平方向安裝。六軸機器人的典型應用包括：飛行模擬、材料測試、顯微鏡/望遠鏡、航空工程、科研等等。

雷尼紹RESOLUTE系列絕對式光柵已應用在SYMéTRIE的地面集成和校準支持 (GICS) 六軸機器人及ZONDA六軸機器人上;這些六軸機器人專為在Meteosat第三代 (MTG) 氣象衛星(計劃于2019年起開始發射)的制造過程中，對兩種類型的先進組件進行驗證測試而設計。

MTG系列衛星由四顆成像衛星(MTG-I) 和兩顆探測衛星 (MTG-S) 組成，可沿地球同步軌道運行并采集數據。這些應用都需使用以絕對式光柵反饋?zhàn)鲃傂运欧h(huán)的可單獨控制的驅動器。雷尼紹配有ZeroMet? (FeNi36) RELA直線柵尺的RESOLUTE光柵系統安裝在每個驅動拉桿上，可實現高精度測量 — 柵尺熱膨脹幾乎為零，讀數頭分辨率達5 nm，噪音小，周期誤差低并且平移速度高。RESOLUTE絕對式光柵確保了GICS和ZONDA六軸機器人能夠保持卓越的精度和穩定性;這兩種機器人設備均獲得了ISO-5潔凈室應用認證。

SYMéTRIE首席機械工程師Matthieu Cuq解釋道：“我們之所以選中雷尼紹RESOLUTE絕對式光柵，是因?yàn)樗哂凶吭降臏y(cè)量性能，在高真空度環境下能夠可靠工作。此外，光柵尺由低膨脹率的ZeroMet材料制成，這能有效降低六軸機器人對溫度變化的敏感性。熱穩定性是這些太空光學項目的一項關鍵要求?！?/span>

GICS六軸機器人

它是一種尺寸為1600 (L) x 1200 (W) x 1000 (H) mm的定制六軸機器人，設計用于測試上述四顆成像衛星上的靈活組合成像儀 (FCI)，由歐洲航天局 (ESA) 訂購。FCI由掃描鏡、望遠鏡以及光譜分離和檢測裝置 (SSDA)(包括四個光學濾波探測器)組成，每10分鐘通過16個光譜通道提供一次地球全景圖像。

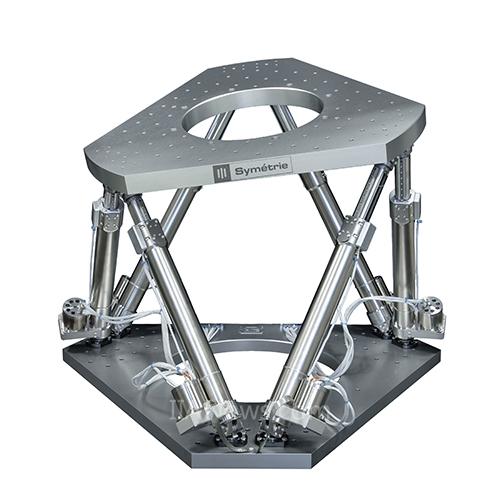

SYMETRIE GICS六軸機器人

SYMéTRIE的GICS六軸機器人可使用六個自由度輔助SSDA的地面校準和測試，其平移位置精度達到±0.1 μm。該儀器設計用于將入射光分成5組離散光譜;其中四組為近紅外 (NIR) 或紅外 (IR) 光譜。在測試和校準期間，光源裝置(圖1中紫色部分)將光束引導至六軸機器人移動平臺內部的一個“光學組件”。光學組件隨后處理入射光，并照亮位于出射光瞳前方的SSDA視野。六軸機器人用于精確地配準光學組件的出射光瞳和SSDA入射光孔。

用于IA DEA的ZONDA六軸機器人

SYMETRIE IA DEA六軸機器人

這款尺寸為725 mm (L / W) x 650 mm (H) 的小型六軸機器人適合低至10-6 mbar的真空應用，專門用于干涉測量組件檢測電子元件總成 (IA DEA) 的地面校準和測試。IA DEA安裝在氣象探測衛星的紅外探測器 (IRS) 前方，可實時了解衛星上各種儀器的光學和輻射性能及特性，并可輔助對其進行后續調整。

IRS將為歐洲各國國家氣象中心以及其他地區性/全球性數值天氣預報運營服務機構提供大量氣象數據。該儀器的工作原理基于傅里葉變換紅外光譜儀，可處理毫米級波長的電磁波，由掃描鏡、前置望遠鏡、干涉儀、后置望遠鏡、冷卻聚焦光學元件和探測儀組成。SYMéTRIE六軸機器人支持單個黑體和紅外光源，可在發射之前對IA DEA執行地面測試和校準。兩個紅外光源，包括再現標準測試模式的靶標，均安裝在六軸機器人的X-Y平移臺頂部。六軸機器人的功能是相對于IA DEA準確定位紅外光源和光學元件，其平移精度為±0.1 μm。

RESOLUTE解決方案

采用BiSS®協議的RESOLUTE光柵為SYMéTRIE提供了先進的功能，不斷支持其開發創新的六軸機器人產品。從航空工程到太空探索，從同步加速器到大量科研實驗，六軸機器人提供的獨特多用途運動控制平臺，已廣泛應用于諸多不同的行業。

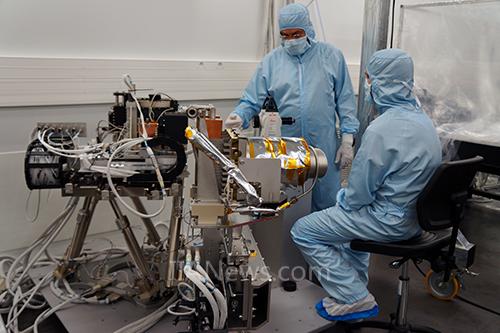

利用SYMETRIE六軸機器人完成的IA DEA測試設置

RESOLUTE在六軸機器人應用方面的優點包括：

可靠性：可靠的光柵數據輸出是關鍵。出現如斷電等造成的計數錯誤是不可接受的，因?yàn)檫@會導致位置讀數出錯 — 如果大幅偏離穩定配置，可使六軸機器人嚴重受損。RESOLUTE具有極強的抗污、抗劃痕和抗油脂能力，相比之下，這些灰塵、劃痕和油脂可能會造成其他光柵發生計數錯誤。獨立位置校驗算法還能確保在出現任何伺服控制問題之前，標記任何潛在問題。

高分辨率和低噪聲(抖動)：六軸機器人需要具有高分辨率和穩定性的位置反饋系統。低噪聲(通常低于10 nm RMS)可提高六軸機器人的位移靈敏度，并可通過伺服環剛性提高其穩定性。

系統精度高，速度快，使用BiSS串行通信協議：由于六軸機器人具有并聯機械定位結構，因此需要一套非常復雜的控制系統 — 例如，位置坐標以虛擬笛卡爾軸形式提供，隨后被控制器轉換為單個驅動器的定位命令。RESOLUTE的高精度和卓越的動態性能，再加上快速的光柵響應時間(得益于BiSS接口)，這些都有助于優化控制器和六軸機器人的性能。

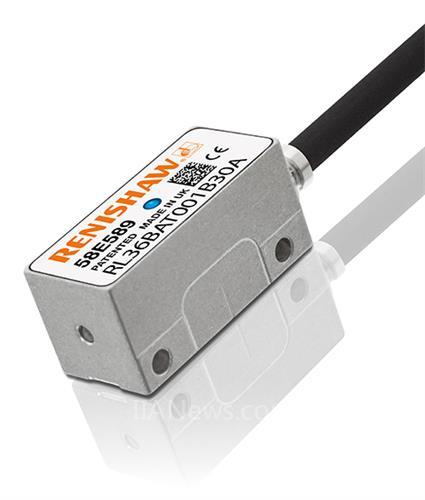

網站特寫圖：RESOLUTE讀數頭

易于安裝：RESOLUTE是一款單碼道絕對式光柵，相較于傳統的多碼道光柵，安裝公差更加寬松。RESOLUTE內置LED安裝指示燈，進一步簡化了六軸機器人制造和維護過程中的光柵安裝流程。雷尼紹與SYMéTRIE建立了緊密的合作關系，這有助于交付先進的六軸機器人，從而滿足航天設備制造業苛刻的產品要求。未來更加深入的合作將進一步推動雙方的產品創新。
