什么是人機界面？人機界面選型

分類：技術中心 1842人瀏覽 2017-04-06

標簽：人機界面什么是人機界面人機界面選型分享到：

人機界面Human Machine Interface——操作人員與機器設備之間雙向溝通的橋梁。

1）人機界面簡介

A、人機界面產品的定義

連接可編程序控制器（PLC）、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示，通過輸入單元（如觸摸屏、鍵盤、鼠標等）寫入工作參數或輸入操作命令，實現人與機器信息交互的數字設備，由硬件和軟件兩部分組成。HMI為英文Human-Machine Interface的縮寫。

人機界面的定義

B、人機界面（HMI）產品的組成及工作原理

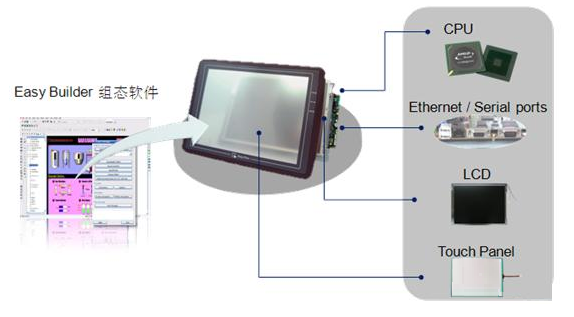

人機界面產品由硬件和軟件兩部分組成，硬件部分包括處理器、顯示單元、輸入單元、通訊接口、數據存貯單元等，其中處理器的性能決定了HMI產品的性能高低，是HMI的核心單元。根據HMI的產品等級不同，處理器可分別選用8位、16位、32位的處理器。

HMI軟件一般分為兩部分，即運行于HMI硬件中的系統軟件和運行于PC機Windows操作系統下的畫面組態軟件（如JB－HMI畫面組態軟件）。

使用者都必須先使用HMI的畫面組態軟件制作“工程文件”，再通過PC機和HMI 產品的串行通訊口，把編制好的“工程文件”下載到HMI的處理器中運行。

人機界面（HMI）產品的組成及工作原理

C、人機界面產品的基本功能及選型指標

基本功能：

設備工作狀態顯示，如指示燈、按鈕、文字、圖形、曲線等；

·數據、文字輸入操作，打印輸出；

·生產配方存儲，設備生產數據記錄；

·簡單的邏輯和數值運算；

·可連接多種工業控制設備組網。

選型指標：

·顯示屏尺寸及色彩，分辨率； lHMI的處理器速度性能；

·輸入方式：觸摸屏或薄膜鍵盤；

·畫面存貯容量，注意廠商標注的容量單位是字節（byte）、還是位；

·通訊口種類及數量，是否支持打印功能。

D、人機界面的使用方法

1、明確監控任務要求，選擇適合的HMI產品； ?

2、在PC機上用畫面組態軟件編輯“工程文件”； ?

3、測試并保存已編輯好的“工程文件” ； ?

4、PC機連接HMI硬件，下載“工程文件”到HMI中； ?

5、連接HMI和工業控制器（如PLC、儀表等），實現人機交互。

2）應用市場

A、OEM市場

Original Equipment Manufacturer，原始設備制造

·采購自動化產品或成型的電控系統，將其配置在設備或機械中，并將設備機械銷售給下游用戶的企業即為OEM 企業，由此形成的標準化、批量生產的機械自動化市場即 OEM 市場。

人機界面產品的基本功能及選型指標
