干貨：按鈕指示燈選型

分類：技術中心 3279人瀏覽 2017-05-22

標簽：按鈕開關按鈕指示燈按鈕開關選型分享到：

提起按鈕開關，可以說我們是無人不知的，按鈕開關是我們生活中最常見和使用頻繁的一類小電器，我們在生活工作中會接觸到各種各樣的按鈕開關，那么你知道這些接觸到的按鈕開關分別是什么型號種類嗎?其實按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

按鈕開關

按鈕開關的結構種類很多，可分為普通撳鈕式、蘑菇頭式、自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式及鑰匙式等，有單鈕、雙鈕、三鈕復合式，有一對常閉觸頭和常開觸頭，有的產品可通過多個元件的串聯增加觸頭對數。還有一種自持式按鈕，按下后即可自動保持閉合位置，斷電后才能打開。按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點和一個常閉觸點組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合。

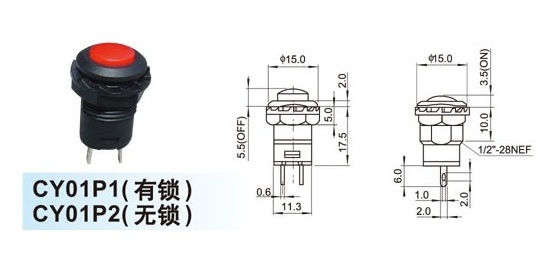

按鈕開關有無鎖

按鈕開關型號分類

按鈕可按操作方式、防護方式分類，常見的按鈕類別及特點：

開啟式：適用于嵌裝固定在開關板、

保護式：帶保護外殼，可以防止內部的按鈕零件受機械損傷或人觸及帶電部分

防水式：帶密封的外殼，可防止雨水侵入。

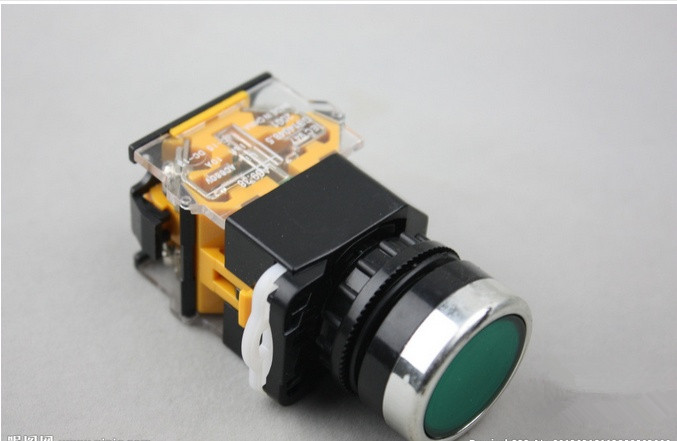

按鈕開關結構

防腐式：能防止化工腐蝕性氣體的侵入。

防爆式：能用于含有爆炸性氣體與塵埃的地方而不引起傳爆，如煤礦等場所。

旋鈕式：用手把旋轉操作觸點，有通斷兩個位置，一般為面板安裝式。

鑰匙式：用鑰匙插入旋轉進行操作，可防止誤操作或供專人操作。

緊急式：有紅色大蘑菇鈕頭突出于外，

自持按鈕：按鈕內裝有自持用電磁機構，主要用于發電廠、變電站或試驗設備中，操作人員互通信號及發出指令等，一般為面板操作。

帶燈按鈕：按鈕內裝有信號燈，除用于發布操作命令外，兼作信號指示，多用于控制柜、控制臺的面板上。

組合式：多個按鈕組合。

聯鎖式：多個觸點互相聯鎖。

按用途和結構分類：

1、常開按鈕

2、常閉按鈕

3、復合按鈕

在生活中，我們會接觸到的按鈕開關的型號種類非常的繁多，有時我們會自己動手安裝按鈕開關，這就要求我們要嚴格按照不同型號。

先上盤前菜開開胃——按鈕與指示燈的顏色標準

● 指示燈用紅、黃、綠、藍和白色；

● 按鈕用紅、黃、綠、藍、黑、白和灰色。

指示燈的顏色含義

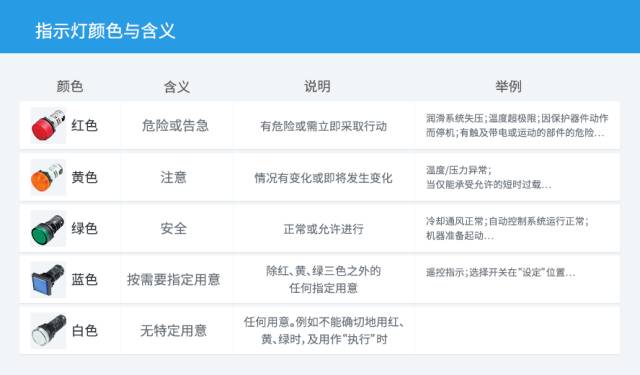

△指示燈的顏色與含義說明

按鈕開關的顏色含義

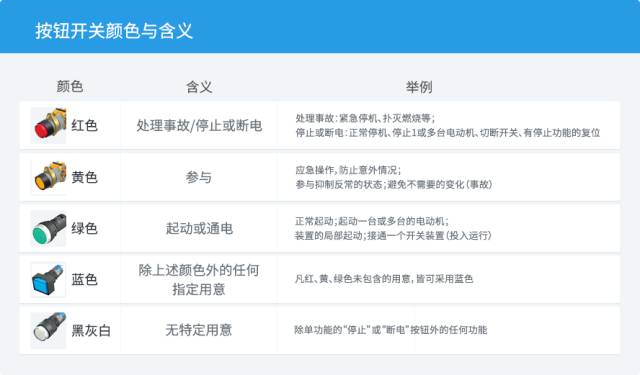

△按鈕的顏色與含義說明

按鈕開關選型指南

①根據控制回路的需要確定按鈕的數量。

②根據用途場合選擇按鈕開關的種類二

例如：嵌裝在操作面板上的按鈕可選用開啟式；需顯示工作狀態的選用光標式；在非常重要的場合，為防止無關人員誤操作，宜用鑰匙操作式；在有腐蝕性氣體處要用防腐式。

③按工作指示狀態選擇按鈕和指示燈的顏色。

例如：起動按鈕可選用白、灰或黑色，優先選用白色，也允許選用綠色；急停按鈕應選用紅色；停止按鈕可選用黑、灰或白色，優先選用黑色，也允許選用紅色。

● 顏色：單個顏色的含義已介紹過，“綠-紅”是指雙頭按鈕，“紅-綠-綠”則是指帶燈雙頭按鈕，中間的顏色是燈的顏色。

● 頭部形狀：如何選？看喜好。

● 按鈕類型：大原則還是看喜好，急停按鈕一般選紅色蘑菇頭。

● 工作狀態和觸點類型：自鎖還是復位，常開還是常閉，都要根據設計的需求來選擇。

● 安裝尺寸：就是面板上開孔的尺寸，為避免后續操作上的麻煩，開孔時要嚴格操作。

按鈕開關安裝時應注意以下事項：
1．按鈕安裝在面板上時，應布置整齊，排列合理，如根據電動機啟動的先后次序，從上到下或從左到右排列布置。相鄰按鈕間距為50~ 100mm。
2．同一設備部件的幾種不同的工作狀態（如上、下，前、后，左、右，松、緊等）應使每一對相反狀態的按鈕安裝在一組。應用紅色按鈕表示停止，綠色或黑色表示啟動或通電，不要搞錯。
3．為了應付緊急情況，當面板上按鈕較多時，總停按鈕應安裝在顯眼而容易操作的地方，最好采用紅色蘑菇頭按鈕或做明顯的標記。

4．由于按鈕觸頭間距離較小，如有油污等容易發生短路故障，因此應保持觸頭的清潔。

5．安裝按鈕的按鈕板和按鈕盒必須是金屬的，并設法使它們與機床總接地母線相連接，對于懸掛式按鈕必須設有專用接地線，不得借用金屬管作為地線。

6．按鈕用于高溫場合時，易使塑料變形老化而導致松動，引起接線螺釘間相碰短路，可在接線螺釘處加套絕緣塑料管來防止短路。

7．帶指示燈的按鈕因燈泡發熱，長期使用易使塑料燈罩變形，應降低燈泡電壓，延長使用壽命。

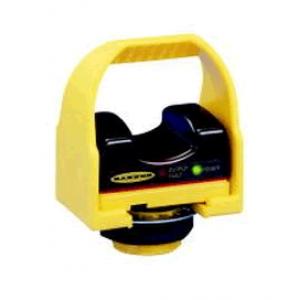

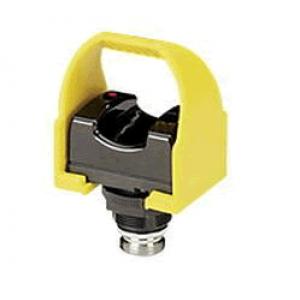

8．“停止”按鈕必須是紅色；“急?！卑粹o必須是紅色蘑菇頭式；“啟動”按鈕必須有防護擋圈，防護擋圈應高于按鈕頭，以防意外觸動使電氣設備誤動作。
