變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。一般電壓等級低于690V的變頻器歸類為低壓變頻器。由于變頻器自身有很多的保護功能，如過流、過壓、過載保護等等，其廣泛應用于工業生產的各個領域。其中變頻器如何選型是我們技術人員和商務報價人員在工作中經常遇到的問題。本期專題匯總了市場主流品牌低壓變頻器選型的一些基礎知識、經驗技巧及相關的選型樣本資料等，希望能對大家日常工作有所幫助。

低壓變頻器30問

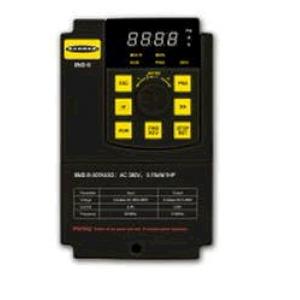

1、什么是變頻器？

變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。

2、PWM和PAM的不同點是什么？

PWM是英文PULSe Width Modulation(脈沖寬度調制)縮寫，按一定規律改變脈沖列的脈沖寬度，以調節輸出量和波形的一種調值方式。

PAM是英文Pulse Amplitude Modulation (脈沖幅度調制) 縮寫，是按一定規律改變脈沖列的脈沖幅度，以調節輸出量值和波形的一種調制方式。

3、為什么變頻器的電壓與電流成比例的改變？

異步電動機的轉矩是電機的磁通與轉子內流過電流之間相互作用而產生的，在額定頻率下，如果電壓一定而只降低頻率，那么磁通就過大，磁回路飽和，嚴重時將燒毀電機。因此，頻率與電壓要成比例地改變，即改變頻率的同時控制變頻器輸出電壓，使電動機的磁通保持一定，避免弱磁和磁飽和現象的產生。這種控制方式多用于風機、泵類節能型變頻器。

4、電動機使用工頻電源驅動時，電壓下降則電流增加；對于變頻器驅動，如果頻率下降時電壓也下降，那么電流是否增加？

頻率下降（低速）時,如果輸出相同的功率,則電流增加,但在轉矩一定的條件下,電流幾乎不變。

5、采用變頻器運轉時，電機的起動電流、起動轉矩怎樣？

采用變頻器運轉，隨著電機的加速相應提高頻率和電壓，起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)。用工頻電源直接起動時，起動電流為6~7倍，因此，將產生機械電氣上的沖擊。采用變頻器傳動可以平滑地起動(起動時間變長)。起動電流為額定電流的1.2~1.5倍，起動轉矩為70%~120%額定轉矩；對于帶有轉矩自動增強功能的變頻器，起動轉矩為100%以上，可以帶全負載起動。

6、V/f模式是什么意思？

頻率下降時電壓V也成比例下降，這個問題已在回答4說明。V與f的比例關系是考慮了電機特性而預先決定的，通常在控制器的存儲裝置（ROM）中存有幾種特性，可以用開關或標度盤進行選擇

7、按比例地改V和f時，電機的轉矩如何變化？

頻率下降時完全成比例地降低電壓，那么由于交流阻抗變小而直流電阻不變，將造成在低速下產生地轉矩有減小的傾向。因此，在低頻時給定V/f,要使輸出電壓提高一些,以便獲得一定地起動轉矩,這種補償稱增強起動?？梢圆捎酶鞣N方法實現,有自動進行的方法、選擇V/f模式或調整電位器等方法

8、在說明書上寫著變速范圍60~6Hz，即10：1，那么在6Hz以下就沒有輸出功率嗎？

在6Hz以下仍可輸出功率，但根據電機溫升和起動轉矩的大小等條件，最低使用頻率取6Hz左右，此時電動機可輸出額定轉矩而不會引起嚴重的發熱問題。變頻器實際輸出頻率（起動頻率）根據機種為0.5~3Hz.

9、對于一般電機的組合是在60Hz以上也要求轉矩一定，是否可以？

通常情況下時不可以的。在60Hz以上（也有50Hz以上的模式）電壓不變，大體為恒功率特性，在 高速下要求相同轉矩時，必須注意電機與變頻器容量的選擇。

10、所謂開環是什么意思？

給所使用的電機裝置設速度檢出器（PG），將實際轉速反饋給控制裝置進行控制的，稱為“閉環 ”，不用PG運轉的就叫作“開環”。通用變頻器多為開環方式，也有的機種利用選件可進行PG反饋.

11、實際轉速對于給定速度有偏差時如何辦？

開環時，變頻器即使輸出給定頻率，電機在帶負載運行時，電機的轉速在額定轉差率的范圍內（1%~5%）變動。對于要求調速精度比較高，即使負載變動也要求在近于給定速度下運轉的場合，可采用具有PG反饋功能的變頻器（選用件）。

12、如果用帶有PG的電機，進行反饋后速度精度能提高嗎？

具有PG反饋功能的變頻器，精度有提高。但速度精度的植取決于PG本身的精度和變頻器輸出頻率的分辨率。

13、失速防止功能是什么意思？

如果給定的加速時間過短，變頻器的輸出頻率變化遠遠超過轉速（電角頻率）的變化，變頻器將因流過過電流而跳閘，運轉停止，這就叫作失速。為了防止失速使電機繼續運轉，就要檢出電流的大小進行頻率控制。當加速電流過大時適當放慢加速速率。減速時也是如此。兩者結合起來就是失速功能。

14、有加速時間與減速時間可以分別給定的機種，和加減速時間共同給定的機種，這有什么意義？

加減速可以分別給定的機種，對于短時間加速、緩慢減速場合，或者對于小型機床需要嚴格給定生產節拍時間的場合是適宜的，但對于風機傳動等場合，加減速時間都較長，加速時間和減速時間可以共同給定。

15、什么是再生制動？

電動機在運轉中如果降低指令頻率，則電動機變?yōu)楫惒桨l(fā)電機狀態運行，作為制動器而工作，這就叫作再生（電氣）制動。

16、是否能得到更大的制動力？

從電機再生出來的能量貯積在變頻器的濾波電容器中，由于電容器的容量和耐壓的關系，通用變頻器的再生制動力約為額定轉矩的10%~20%。如采用選用件制動單元，可以達到50%~100%。

17、請說明變頻器的保護功能?

保護功能可分為以下兩類：

（1）檢知異常狀態后自動地進行修正動作，如過電流失速防止，再生過電壓失速防止。

（2）檢知異常后封鎖電力半導體器件PWM控制信號，使電機自動停車。如過電流切斷、再生過電壓切斷、半導體冷卻風扇過熱和瞬時停電保護等。

18、為什么用離合器連續負載時，變頻器的保護功能就動作？

用離合器連接負載時，在連接的瞬間，電機從空載狀態向轉差率大的區域急劇變化，流過的大電流導致變頻器過電流跳閘，不能運轉。

19、在同一工廠內大型電機一起動，運轉中變頻器就停止，這是為什么？

電機起動時將流過和容量相對應的起動電流，電機定子側的變壓器產生電壓降，電機容量大時此壓降影響也大，連接在同一變壓器上的變頻器將做出欠壓或瞬停的判斷，因而有時保護功能（IPE）動作，造成停止運轉。

20、什么是變頻分辨率？有什么意義？

對于數字控制的變頻器，即使頻率指令為模擬信號，輸出頻率也是有級給定。這個級差的最小單位就稱為變頻分辨率。變頻分辨率通常取值為0.015~0.5Hz.例如，分辨率為0.5Hz，那么23Hz的上面可變?yōu)?3.5、24.0 Hz，因此電機的動作也是有級的跟隨。這樣對于像連續卷取控制的用途就造成問題。在這種情況下，如果分辨率為0.015Hz左右，對于4級電機1個級差為1r/min 以下，也可充分適應。另外，有的機種給定分辨率與輸出分辨率不相同。

21、裝設變頻器時安裝方向是否有限制。

變頻器內部和背面的結構考慮了冷卻效果的，上下的關系對通風也是重要的，因此，對于單元型在盤內、掛在墻上的都取縱向位，盡可能垂直安裝。

22、不采用軟起動，將電機直接投入到某固定頻率的變頻器時是否可以？

在很低的頻率下是可以的，但如果給定頻率高則同工頻電源直接起動的條件相近。將流過大的起動電流（6~7倍額定電流），由于變頻器切斷過電流，電機不能起動。

23、電機超過60Hz運轉時應注意什么問題？

超過60Hz運轉時應注意以下事項

（1)機械和裝置在該速下運轉要充分可能（機械強度、噪聲、振動等）。

（2）電機進入恒功率輸出范圍，其輸出轉矩要能夠維持工作（風機、泵等軸輸出功率于速度的立方成比例增加，所以轉速少許升高時也要注意）。

（3）產生軸承的壽命問題，要充分加以考慮。

（4）對于中容量以上的電機特別是2極電機，在60Hz以上運轉時要與廠家仔細商討。

24、變頻器能用來驅動單相電機嗎？可以使用單相電源嗎？

機基本上不能用。對于調速器開關起動式的單相電機，在工作點以下的調速范圍時將燒毀輔助繞組；對于電容起動或電容運轉方式的，將誘發電容器爆炸。變頻器的電源通常為3相，但對于小容量的，也有用單相電源運轉的機種。

25、變頻器本身消耗的功率有多少？

它與變頻器的機種、運行狀態、使用頻率等有關，但要回答很困難。不過在60Hz以下的變頻器效率大約為94%~96%，據此可推算損耗，但內藏再生制動式（FR-K）變頻器，如果把制動時的損耗也考慮進去，功率消耗將變大，對于操作盤設計等必須注意。

26、為什么不能在6~60Hz全區域連續運轉使用？

一般電機利用裝在軸上的外扇或轉子端環上的葉片進行冷卻，若速度降低則冷卻效果下降，因而不能承受與高速運轉相同的發熱，必須降低在低速下的負載轉矩，或采用容量大的變頻器與電機組合，或采用專用電機。

27、使用帶制動器的電機時應注意什么？

制動器勵磁回路電源應取自變頻器的輸入側。如果變頻器正在輸出功率時制動器動作，將造成過電流切斷。所以要在變頻器停止輸出后再使制動器動作。

28、想用變頻器傳動帶有改善功率因數用電容器的電機，電機卻不動，請說明原因？

變頻器的電流流入改善功率因數用的電容器，由于其充電電流造成變頻器過電流(OCT),所以不能起動，作為對策，請將電容器拆除后運轉，甚至改善功率因數，在變頻器的輸入側接入AC電抗器是有效的。

29、變頻器內藏有冷卻風扇，風的方向如何？風扇若是壞了會怎樣？

對于小容量也有無冷卻風扇的機種。有風扇的機種，風的方向是從下向上，所以裝設變頻器的地方，上、下部不要放置妨礙吸、排氣的機械器材。還有，變頻器上方不要放置怕熱的零件等。風扇發生故障時，由電扇停止檢測或冷卻風扇上的過熱檢測進行保護

30、想提高原有輸送帶的速度，以80Hz運轉，變頻器的容量該怎樣選擇？

設基準速度為50Hz,50Hz以上為恒功率輸出特性。像輸送帶這樣的恒轉矩特性負載增速時，容量 需要增大為80/50≈1.6倍。電機容量也像變頻器一樣增大。

變頻器的十大功能

（1） 可調的轉矩極限

通過變頻調速后，能夠設置相應的轉矩極限來保護機械不致?lián)p壞，從而保證工藝過程的連續性和產品的可靠性。目前的變頻技術使得不僅轉矩極限可調，甚至轉矩的控制精度都能達到3％～5％左右。在工頻狀態下，電機只能通過檢測電流值或熱保護來進行控制，而無法像在變頻控制一樣設置精確的轉矩值來動作。

（2） 受控的停止方式

如同可控的加速一樣， 在變頻調速中， 停止方式可以受控，并且有不同的停止方式可以選擇（減速停車、自由停車、減速停車＋直流制動），同樣它能減少對機械部件和電機的沖擊，從而使整個系統更加可靠，壽命也會相應增加。

（3） 節能

離心風機或水泵采用變頻器后都能大幅度地降低能耗，這在十幾年的工程經驗中已經得到體現。由于最終的能耗是與電機的轉速成立方比，所以采用變頻后投資回報就更快。

（4） 可逆運行控制

在變頻器控制中，要實現可逆運行控制無須額外的可逆控制裝置，只需要改變輸出電壓的相序即可，這樣就能降低維護成本和節省安裝空間。

（5） 減少機械傳動部件

由于目前矢量控制變頻器加上同步電機就能實現高效的轉矩輸出， 從而節省齒輪箱等機械傳動部件， 最終構成直接變頻傳動系統。從而就能降低成本和空間， 提高穩定性。

（6） 啟動時需要的功率更低

電機功率與電流和電壓的乘積成正比， 那么通過工頻直接啟動的電機消耗的功率將大大高于變頻啟動所需要的功率。在一些工況下其配電系統已經達到了最高極限，其直接工頻啟動電機所產生的電涌就會對同網上的其他用戶產生嚴重的影響， 從而將受到電網運行商的警告， 甚至罰款。如果采用變頻器進行電機起停， 就不會產生類似的問題。

（7） 可控的加速功能

變頻調速能在零速啟動并按照用戶的需要進行均勻地加速，而且其加速曲線也可以選擇（直線加速、S形加速或者自動加速）。而通過工頻啟動時對電機或相連的機械部分軸或齒輪都會產生劇烈的振動。這種振動將進一步加劇機械磨損和損耗，降低機械部件和電機的壽命。另外，變頻啟動還能應用在類似灌裝線上，以防止瓶子倒翻或損壞。

（8） 可調的運行速度

運用變頻調速能優化工藝過程，并能根據工藝過程迅速改變，還能通過遠控PLC或其他控制器來實現速度變化。

（9） 控制電機的啟動電流

當電機通過工頻直接啟動時，它將會產生7到8倍的電機額定電流。這個電流值將大大增加電機繞組的電應力并產生熱量，從而降低電機的壽命。而變頻調速則可以在零速零電壓啟動（也可適當加轉矩提升）。一旦頻率和電壓的關系建立，變頻器就可以按照V/F或矢量控制方式帶動負載進行工作。使用變頻調速能充分降低啟動電流，提高繞組承受力，用戶最直接的好處就是電機的維護成本將進一步降低、電機的壽命則相應增加。

（10） 降低電力線路電壓波動

在電機工頻啟動時，電流劇增的同時，電壓也會大幅度波動，電壓下降的幅度將取決于啟動電機的功率大小和配電網的容量。電壓下降將會導致同一供電網絡中的電壓敏感設備故障跳閘或工作異常，如PC機、傳感器、接近開關和接觸器等均會動作出錯。而采用變頻調速后，由于能在零頻零壓時逐步啟動，則能最大程度上消除電壓下降。

低壓變頻器節能原理

變頻節能
變頻器節能主要表現在風機、水泵的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。風機、泵類等設備傳統的調速方法是通過調節入口或出口的擋板、閥門開度來調節給風量和給水量，其輸入功率大，且大量的能源消耗在擋板、閥門的截流過程中。當使用變頻調速時，如果流量要求減小，通過降低泵或風機的轉速即可滿足要求。

由流體力學可知，P（功率）=Q（流量）×H（壓力），流量Q與轉速N的一次方成正比，壓力H與轉速N的平方成正比，功率P與轉速N的立方成正比，如果水泵的效率一定，當要求調節流量下降時，轉速N可成比例的下降，而此時軸輸出功率P成立方關系下降。即水泵電機的耗電功率與轉速近似成立方比的關系。所隊當所要求的流量Q減少時，可調節變頻器輸出頻率使電動機轉速n按比例降低。這時，電動機的功率P將按三次方關系大幅度地降低，比調節擋板、閥門節能40%一50%，從而達到節電的目的。
例如：一臺離心泵電機功率為55千瓦，當轉速下降到原轉速的4/5時，其耗電量為28.16千瓦，省電48.8%，當轉速下降到原轉速的l/2時，其耗電量為6.875千瓦，省電87.5%。

功率因數補償節能
無功功率不但增加線損和設備的發熱，更主要的是功率因數的降低導致電網有功功率的降低，大量的無功電能消耗在線路當中，設備使用效率低下，浪費嚴重，使用變頻調速裝置后，由于變頻器內部濾波電容的作用，從而減少了無功損耗，增加了電網的有功功率。

軟啟動節能
電機硬啟動對電網造成嚴重的沖擊，而且還會對電網容量要求過高，啟動時產生的大電流和震動時對擋板和閥門的損害極大，對設備、管路的使用壽命極為不利。而使用變頻節能裝置后，利用變頻器的軟啟動功能將使啟動電流從零開始，最大值也不超過額定電流，減輕了對電網的沖擊和對供電容量的要求，延長了設備和閥門的使用壽命。節省了設備的維護費用。

低壓變頻器控制方式

隨著低壓變頻器技術的不斷成熟，低壓變頻的應用場合決定了它不同的分類。單從技術角度來看，低壓變頻器的控制方式也在一定程度上表明了它的技術流派。我們在此分析了以下幾種控制方式：
正弦脈寬調制（SPWM）

其特點是控制電路結構簡單、成本較低，機械特性硬度也較好，能夠滿足一般傳動的平滑調速要求，已在產業的各個領域得到廣泛應用。但是，這種控制方式在低頻時，由于輸出電壓較低，轉矩受定子電阻壓降的影響比較顯著，使輸出最大轉矩減小。另外，其機械特性終究沒有直流電動機硬，動態轉矩能力和靜態調速性能都還不盡如人意，且系統性能不高、控制曲線會隨負載的變化而變化，轉矩響應慢、電機轉矩利用率不高，低速時因定子電阻和逆變器死區效應的存在而性能下降，穩定性變差等。因此人們又研究出矢量控制變頻調速。 但是此種控制方式也是目前變頻器普遍使用的控制方式之一。也是目前國產品牌使用最多的控制方式之一。

電壓空間矢量（SVPWM）

它是以三相波形整體生成效果為前提，以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的。經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，以提高動態的精度和穩定度。但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善。由于眾多國產變頻器在矢量控制上還與國外品牌有一定差距，因此SVPWM控制方式在國內的變頻器矢量控制方式中比較常見。

矢量控制變頻調速的做法是將異步電動機在三相坐標系下的定子電流Ia、Ib、Ic、通過三相－二相變換，等效成兩相靜止坐標系下的交流電流Ia1Ib1，再通過按轉子磁場定向旋轉變換，等效成同步旋轉坐標系下的直流電流Im1、It1（Im1相當于直流電動機的勵磁電流；It1相當于與轉矩成正比的電樞電流），然后模仿直流電動機的控制方法，求得直流電動機的控制量，經過相應的坐標反變換，實現對異步電動機的控制。其實質是將交流電動機等效為直流電動機，分別對速度，磁場兩個分量進行獨立控制。

通過控制轉子磁鏈，然后分解定子電流而獲得轉矩和磁場兩個分量，經坐標變換，實現正交或解耦控制。使用矢量控制，可以使電機在低速,如（無速度傳感器時）1Hz（對4極電機，其轉速大約為30r/min）時的輸出轉矩可以達到電機在50Hz供電輸出的轉矩（最大約為額定轉矩的150%）。對于常規的V/F控制，電機的電壓降隨著電機速度的降低而相對增加，這就導致由于勵磁不足，而使電機不能獲得足夠的旋轉力。為了補償這個不足，變頻器中需要通過提高電壓，來補償電機速度降低而引起的電壓降。這個功能即為轉矩提升。轉矩提升功能提高變頻器的輸出電壓。然而即使提高很多輸出電壓，電機轉矩并不能和其電流相對應的提高。 因?yàn)殡姍C(jī)電流包含電機產生的轉矩分量和其它分量（如勵磁分量）。矢量控制則把電機的電流值進行分配，從而確定產生轉矩的電機電流分量和其它電流分量（如勵磁分量）的數值。矢量控制可以通過對電機端的電壓降的響應，進行優化補償，在不增加電流的情況下，允許電機產出大的轉矩。此功能對改善電機低速時溫升也有效。矢量控制方式也因此成為國外品牌占領高端市場的一個重要的優勢。

直接轉矩控制（DTC）

方式 該技術在很大程度上解決了上述矢量控制的不足，并以新穎的控制思想、簡潔明了的系統結構、優良的動靜態性能得到了迅速發展。目前，該技術已成功地應用在電力機車牽引的大功率交流傳動上。 直接轉矩控制直接在定子坐標系下分析交流電動機的數學模型，控制電動機的磁鏈和轉矩。它不需要將交流電動機等效為直流電動機，因而省去了矢量旋轉變換中的許多復雜計算；它不需要模仿直流電動機的控制，也不需要為解耦而簡化交流電動機的數學模型。ABB公司的ACS800系列即采用這種控制方式。

矩陣式交—交控制方式VVVF變頻、矢量控制變頻、直接轉矩控制變頻都是交—直—交變頻中的一種。其共同缺點是輸入功率因數低，諧波電流大，直流電路需要大的儲能電容，再生能量又不能反饋回電網，即不能進行四象限運行。為此，矩陣式交—交變頻應運而生。由于矩陣式交—交變頻省去了中間直流環節，從而省去了體積大、價格貴的電解電容。它能實現功率因數為l，輸入電流為正弦且能四象限運行，系統的功率密度大。該技術目前尚未成熟，其實質不是間接的控制電流、磁鏈等量，而是把轉矩直接作為被控制量來實現的。矩陣式交—交變頻具有快速的轉矩響應（<2ms），很高的速度精度（±2%，無PG反饋），高轉矩精度（<+3%）；同時還具有較高的起動轉矩及高轉矩精度，尤其在低速時（包括0速度時），可輸出150%～200%轉矩。

低壓變頻器最常用的參數

1.控制方式：
即速度控制、轉距控制、 PID 控制或其他方式。采取控制方式后，一般要根據控制精度進行靜態或動態辨識。

2.最低運行頻率：
即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。

3.最高運行頻率：
一般的變頻器最大頻率到 60Hz ，有的甚至到 400 Hz ，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

4.載波頻率：
載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。

5.電機參數：
變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。

6.跳頻：
在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。

7.加減速時間
加速時間就是輸出頻率從 0 上升到最大頻率所需時間，減速時間是指從最大頻率下降到 0 所需時間。通常用頻率設定信號上升、下降來確定加減速時間。在電動機加速時須限制頻率設定的上升率以防止過電流，減速時則限制下降率以防止過電壓。
加速時間設定要求：將加速電流限制在變頻器過電流容量以下，不使過流失速而引起變頻器跳閘；減速時間設定要點是：防止平滑電路電壓過大，不使再生過壓失速而使變頻器跳閘。加減速時間可根據負載計算出來，但在調試中常采取按負載和經驗先設定較長加減速時間，通過起、停電動機觀察有無過電流、過電壓報警；然后將加減速設定時間逐漸縮短，以運轉中不發生報警為原則，重復操作幾次，便可確定出最佳加減速時間。

8.轉矩提升
又叫轉矩補償，是為補償因電動機定子繞組電阻所引起的低速時轉矩降低，而把低頻率范圍 f/V 增大的方法。設定為自動時，可使加速時的電壓自動提升以補償起動轉矩，使電動機加速順利進行。如采用手動補償時，根據負載特性，尤其是負載的起動特性，通過試驗可選出較佳曲線。對于變轉矩負載，如選擇不當會出現低速時的輸出電壓過高，而浪費電能的現象，甚至還會出現電動機帶負載起動時電流大，而轉速上不去的現象。

9.電子熱過載保護
本功能為保護電動機過熱而設置，它是變頻器內 CPU 根據運轉電流值和頻率計算出電動機的溫升，從而進行過熱保護。本功能只適用于 “ 一拖一 ” 場合，而在 “ 一拖多 ” 時，則應在各臺電動機上加裝熱繼電器。
電子熱保護設定值 (%)=[ 電動機額定電流 (A)/ 變頻器額定輸出電流 (A)]×100% 。

10.頻率限制
即變頻器輸出頻率的上、下限幅值。頻率限制是為防止誤操作或外接頻率設定信號源出故障，而引起輸出頻率的過高或過低，以防損壞設備的一種保護功能。在應用中按實際情況設定即可。此功能還可作限速使用，如有的皮帶輸送機，由于輸送物料不太多，為減少機械和皮帶的磨損，可采用變頻器驅動，并將變頻器上限頻率設定為某一頻率值，這樣就可使皮帶輸送機運行在一個固定、較低的工作速度上。

11.偏置頻率
有的又叫偏差頻率或頻率偏差設定。其用途是當頻率由外部模擬信號 ( 電壓或電流 ) 進行設定時，可用此功能調整頻率設定信號最低時輸出頻率的高低 。有的變頻器當頻率設定信號為 0% 時，偏差值可作用在 0 ～ fmax 范圍內，有的變頻器 ( 如明電舍、三墾 ) 還可對偏置極性進行設定。如在調試中當頻率設定信號為 0% 時，變頻器輸出頻率不為 0Hz ，而為 xHz ，則此時將偏置頻率設定為負的 xHz 即可使變頻器輸出頻率為 0Hz 。

12.頻率設定信號增益
此功能僅在用外部模擬信號設定頻率時才有效。它是用來彌補外部設定信號電壓與變頻器內電壓 (+10v) 的不一致問題；同時方便模擬設定信號電壓的選擇，設定時，當模擬輸入信號為最大時 ( 如 10v 、 5v 或 20mA) ，求出可輸出 f/V 圖形的頻率百分?jǐn)?shù)并以此為參數進行設定即可；如外部設定信號為 0 ～ 5v 時，若變頻器輸出頻率為 0 ～ 50Hz ，則將增益信號設定為 200% 即可。

13.轉矩限制
可為驅動轉矩限制和制動轉矩限制兩種。它是根據變頻器輸出電壓和電流值，經 CPU 進行轉矩計算，其可對加減速和恒速運行時的沖擊負載恢復特性有顯著改善。轉矩限制功能可實現自動加速和減速控制。假設加減速時間小于負載慣量時間時，也能保證電動機按照轉矩設定值自動加速和減速。
驅動轉矩功能提供了強大的起動轉矩，在穩態運轉時，轉矩功能將控制電動機轉差，而將電動機轉矩限制在最大設定值內，當負載轉矩突然增大時，甚至在加速時間設定過短時，也不會引起變頻器跳閘。在加速時間設定過短時，電動機轉矩也不會超過最大設定值。驅動轉矩大對起動有利，以設置為 80 ～ 100% 較妥。
制動轉矩設定數值越小，其制動力越大，適合急加減速的場合，如制動轉矩設定數值設置過大會出現過壓報警現象。如制動轉矩設定為 0% ，可使加到主電容器的再生總量接近于 0 ，從而使電動機在減速時，不使用制動電阻也能減速至停轉而不會跳閘。但在有的負載上，如制動轉矩設定為 0% 時，減速時會出現短暫空轉現象，造成變頻器反復起動，電流大幅度波動，嚴重時會使變頻器跳閘，應引起注意。

14.加減速模式選擇
又叫加減速曲線選擇。一般變頻器有線性、非線性和 S 三種曲線，通常大多選擇線性曲線；非線性曲線適用于變轉矩負載，如風機等； S 曲線適用于恒轉矩負載，其加減速變化較為緩慢。設定時可根據負載轉矩特性，選擇相應曲線，但也有例外，筆者在調試一臺鍋爐引風機的變頻器時，先將加減速曲線選擇非線性曲線，一起動運轉變頻器就跳閘，調整改變許多參數無效果，后改為 S 曲線后就正常了。究其原因是：起動前引風機由于煙道煙氣流動而自行轉動，且反轉而成為負向負載，這樣選取了 S 曲線，使剛起動時的頻率上升速度較慢，從而避免了變頻器跳閘的發生，當然這是針對沒有起動直流制動功能的變頻器所采用的方法。

15.轉矩矢量控制
矢量控制是基于理論上認為：異步電動機與直流電動機具有相同的轉矩產生機理。矢量控制方式就是將定子電流分解成規定的磁場電流和轉矩電流，分別進行控制，同時將兩者合成后的定子電流輸出給電動機。因此，從原理上可得到與直流電動機相同的控制性能。采用轉矩矢量控制功能，電動機在各種運行條件下都能輸出最大轉矩，尤其是電動機在低速運行區域。
現在的變頻器幾乎都采用無反饋矢量控制，由于變頻器能根據負載電流大小和相位進行轉差補償，使電動機具有很硬的力學特性，對于多數場合已能滿足要求，不需在變頻器的外部設置速度反饋電路。這一功能的設定，可根據實際情況在有效和無效中選擇一項即可。
與之有關的功能是轉差補償控制，其作用是為補償由負載波動而引起的速度偏差，可加上對應于負載電流的轉差頻率。這一功能主要用于定位控制。

16.節能控制
風機、水泵都屬于減轉矩負載，即隨著轉速的下降，負載轉矩與轉速的平方成比例減小，而具有節能控制功能的變頻器設計有專用 V/f 模式，這種模式可改善電動機和變頻器的效率，其可根據負載電流自動降低變頻器輸出電壓，從而達到節能目的，可根據具體情況設置為有效或無效。
要說明的是，九、十這兩個參數是很先進的，但有一些用戶在設備改造中，根本無法啟用這兩個參數，即啟用后變頻器跳閘頻繁，停用后一切正常。究其原因有：
(1) 原用電動機參數與變頻器要求配用的電動機參數相差太大。
(2) 對設定參數功能了解不夠，如節能控制功能只能用于 V/f 控制方式中，不能用于矢量控制方式中。
(3) 啟用了矢量控制方式，但沒有進行電動機參數的手動設定和自動讀取工作，或讀取方法不當。

低壓變頻器選型篇

低壓變頻器如何選型是我們技術人員和商務報價人員經常遇到的問題。本文總結了低壓變頻器選型的一些方法和思路，如有不妥和不足的地方，請大家指正。

首先要考慮的因素包括：品牌，功率，電流，電壓，負載（就是電機拖動的設備），應用場合另外還有一些選配件要在選擇的時候注意比如控制面板是否單獨采購，需要不需要用濾波器，電抗器，制動電阻制動單元等。一些專業設備要選擇專用變頻器。比如注塑機，電梯，紡織一些場合選擇專用變頻器更好用。

一、無論考慮商業還是技術角度品牌選擇的是非常重要的。

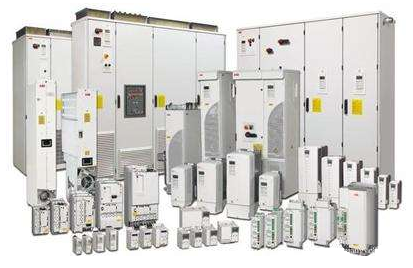

市場上可以說有上百種品牌，ABB，西門子，施耐德是市場占有量比較大的進口品牌。我大致給大家介紹下變頻器的品牌，

歐美品牌

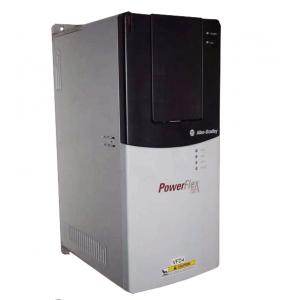

ABB,西門子，施耐德，偉墾，SEW,AB,丹佛斯，艾默生，伊頓，倫茨等

日韓品牌

富士，安川，三菱，歐姆龍，東芝，三墾，日立，東芝，松下等

臺灣

臺達，東元等

國產品牌

匯川，英威騰，利德華福，普傳，三晶，歐瑞，新時達，康沃等

二、功率的選擇

變頻器常用功率0.75KW,1.5 KW，2.2 KW，3.7 KW，5.5 KW，7.5 KW，11 KW，15 KW,18.5 KW，22 KW，37 KW，45 KW，55 KW，75 KW，90 KW，110 KW，132 KW，160 KW，185 KW，200 KW，220 KW，250 KW，285 KW，312 KW，355 KW

一般變頻器型號都是按功率大小進行定義型號的，如西門子6SE6430-2UD33-0DB0 為30KW變頻器，但是ABB型號是按電流定義的ACS510-01-046A-4是46A 22KW，值得注意的是進口品牌的控制面板都需要單獨采購，變頻器價格不含控制面板，而國產變頻器一般都包含控制面板。

一般來說電機的功率是變頻器選擇變頻器功率的基礎。但是值得注意的是變頻器時應以實際電機電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。

風機水泵應用場合負載較小，一般變頻器廠家都有專門的系列變頻器。國產一般是P系列，進口如ABB一般使用ACS510，西門子430，施耐德ATV61等等，而一些特殊場合負載大一般都要適當?shù)姆糯髾n使用。

三、根據負載特性選擇變頻器

(1)恒轉矩負載：可以分為摩擦類負載和位能式負載。摩擦類服裝的起動轉矩通常要求額定轉矩的150%左右，制動轉矩通常要求額定轉矩的100%左右，因此變頻器應該選擇具有恒定轉矩特性，而且起動和制動轉矩都比較大，過載時間過載能力大的變頻器。位能負載通常要求大的起動轉矩和能量回饋功能，能夠快速實現正反轉，變頻器應該選擇具有四象限運行能力的變頻器。可以以額定電流為依據，選擇變頻器。比如10KW電機，20A額定電流。變頻器樣本上10KW的變頻器，21A輸出電流?？梢赃x這個變頻器。

(2)風機泵類負載：負機泵類風載是典型的平方轉矩負載，低速下負載非常小，并且與轉速平方成正比，通用變頻器與標準電動機的組合最合適。這類負載對變頻器的性能要求并不高，只要求經濟性和可靠性，因此要選擇具有U/f=const控制模式的變頻器就可以了。一般情況下，拖動風機泵類負載的電機，也可以以額定電流為依據，選擇變頻器。

(3)恒功率負載：恒功率負載指轉矩與轉速成反比，但功率保持恒定的負載，比如卷取機、機床等。對恒功率特性的服裝配用變頻器的絲毫，應該要注意的問題：在工頻以上頻率范圍內變頻器輸出電壓為定值控制，因此電動機產生的轉矩和負載轉矩有相反傾向，標準電動機和通用變頻器的組合難以適應，因此要專門設計。

四、選擇變頻器時應以實際電機電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。根據工作電流來選變頻器，在整個選型流程當中，是最后一步了。之所以把它提到最前面來講，是要強調一下。選型時，要根據電機的實際工作電流（不是銘牌電流），來選型變頻器，而不是銘牌功率。原則上要求，在長時工作時：變頻器輸出電流>電機實際工作電流一般情況下，項目是先選電機，后選變頻器。即變頻器的選型都是針對即有電機進行的。電機的實際工作電流與實際工況有關。只有熟悉工況，估算出電機的工作電流隨時間變化的關系，才能確定相應的變頻器的型號。

五、變頻器若要長電纜運行時，變頻器應放大一檔選擇或在變頻器的輸出端安裝輸出電抗器。

六、當變頻器用于控制并聯的幾臺電機時，一定要考慮變頻器到電動機的電纜的長度總和在變頻器的容許范圍內。

七、對于一些特殊的應用場合，如高環境溫度、高開關頻率、高海拔高度等，此時會引起變頻器的降容，變頻器需放大一檔選擇.

八、選擇用于高速電動機的變頻器時，應比普通電動機的變頻器稍大一些。

九、變頻器用于變極電動機時，應充分注意選擇變頻器的容量，使其最大額定電流在變頻器的額定輸出電流以下。

十、使用變頻器驅動齒輪減速電動機時，使用范圍受到齒輪轉動部分潤滑方式的制約。不要超過最高轉速容許值。

十一、變頻器驅動繞線轉子異步電動機時，大多是利用已有的電動機。容易發生由于紋波電流而引起的過電流跳閘現象，所以應選擇比通常容量稍大的變頻器。

十二、變頻器驅動同步電動機時，與工頻電源相比，降低輸出容量10%～20%。

十三、對于壓縮機、振動機等轉矩波動大的負載和油壓泵等有峰值負載情況下，應了解工頻運行情況，選擇比其最大電流更大的額定輸出電流的變頻器。

十四、當變頻器控制羅茨風機時，由于其起動電流很大，所以選擇變頻器時一定要注意變頻器的容量是否足夠大。

十五、選擇變頻器時，一定要注意其防護等級是否與現場的情況相匹配。

十六、單相電動機一般不適用變頻器驅動。

十七、低壓變頻器選型的其他因素

海拔、環境溫度、運輸和存儲溫度、保護等級、進線電壓等級、進線電源頻率、變頻器輸出頻率范圍、變頻器本身的效率、過載能力、冷卻方式、尺寸、結構、安裝方法。

其他選件

（1）海拔

海拔超過1000米以后，會造成電子器件性能下降，比如電容耐壓能力下降，電流承受能力也會下降。所以在海拔超過1000米的地方使用變頻器，注意它的降容系數。西門子變頻器樣本上，會給出一個降容曲線，隨海拔升高，過壓和過流能力都有所下降。

（2）環境溫度

在運輸過程中，變頻器允許的溫度范圍大一些。比如MM4系列變頻器允許的存儲溫度為-40～+70度。這滿足世界上絕大多數場合。

在工作過程中，變頻器允許的溫度范圍一般在-10～+50度（參考樣本）。如果在北方寒冷的冬天使用變頻器，可能會因?yàn)闇囟冗^低而起動不了。在提高環境溫度到工作溫度范圍內以后，再起動變頻器。起動以后，變頻器自身發熱，以保證溫度不至過低。

變頻器的性能數據，是在工作溫度為40度時給出的。原則上，如果保證環境溫度低于40度，那么變頻器是可以增容使用的。在超過40度時，變頻器要降容使用，這也是要注意的。海拔和溫度都會影響變頻器的額定數據。

（3）進線電源

常用的電壓為單相220VAC，三相220VAC，三相380VAC，三相690VAC。這是在選型初期就該確定下來的。這由既有的上游變壓器電壓等級決定。電壓等級也決定了電機接線盒的接線方式。星接比角接有更高的耐壓能力和更小的工作電流。進線電源頻率，一般在50Hz。變頻器對進線頻率的波動有較高的承受能力，二極管整流橋?qū)︻l率不敏感。MM440允許的頻率范圍是47Hz～63Hz。

（4）過載能力

在電機不在S1工作制時，即短時間歇過載運行時，其瞬間工作電流可以超過電機額定電流，以獲得更高的軸功率輸出。這要求變頻器有很強的過流能力。西門子變頻器的過載能力十分出色。以MM440為例，一個額定為10A輸出的變頻器，可以3秒內過載至20A。即200%過載！

（5）冷卻方式

常見的低壓（1000VAC以下）變頻器，多為內部風冷。在大功率變頻器成組傳動時，風機的工作噪音很大。在必要的情況下，可以選用水冷系列產品。
