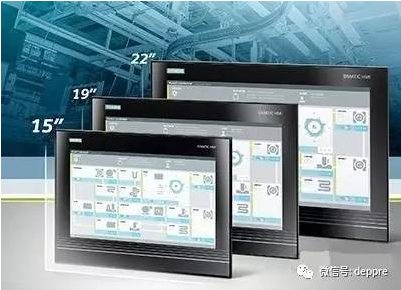

人機界面（Human Machine Interaction，簡稱HMI），又稱用戶界面或使用者界面，是人與計算機之間傳遞、交換信息的媒介和對話接口，是計算機系統的重要組成部分。是系統和用戶之間進行交互和信息交換的媒介，它實現信息的內部形式與人類可以接受形式之間的轉換。凡參與人機信息交流的領域都存在著人機界面。在整體的自動化控制系統中，HMI扮演了十分重要的角色。

專題討論中我們將針對國內外主流品牌，國內品牌：（如信捷、臺達、威綸通、步科、研華等）；國外品牌（如西門子、施耐德、三菱電機、歐姆龍、羅克韋爾、基恩士、邦納等）人機界面的性能參數（如：尺寸、處理速度、通訊接口、存儲容量、組網能力）、性價比及應用領域進行綜合對比。希望廣大工程師積極參與互動，并發表自己的見解，說一說，聊一聊在自己的工程項目中常用的人機界面品牌有哪些？它們的性能特點及使用效果究竟如何？

10大人機界面常識

人機界面常識是對初學者來說是首要了解的知識，產品由硬件和軟件兩部分組成，硬件部分包括處理器、顯示單元、輸入單元、通訊接口、數據存貯單元等，HMI軟件一般分為兩部分，即運行于HMI硬件中的系統軟件和運行于PC機Windows操作系統下的畫面組態軟件。本文為大家詳細介紹人機界面的10大常識。

1、人機界面產品的基本功能及選型指標

基本功能：

設備工作狀態顯示，如指示燈、按鈕、文字、圖形、曲線等；

數據、文字輸入操作，打印輸出；

生產配方存儲，設備生產數據記錄；

簡單的邏輯和數值運算；

可連接多種工業控制設備組網。

選型指標：

顯示屏尺寸及色彩，分辨率；

HMI的處理器速度性能；

輸入方式：觸摸屏或薄膜鍵盤；

畫面存貯容量，注意廠商標注的容量單位是字節(byte)、還是位；

通訊口種類及數量，是否支持打印功能。

2、人機界面的分類

薄膜鍵輸入的HMI，顯示尺寸小于5.7'，畫面組態軟件免費，屬初級產品。如POP-HMI 小型人機界面；

觸摸屏輸入的HMI，顯示屏尺寸為5.7'～12.1'，畫面組態軟件免費，屬中級產品；

基于平板PC計算機的、多種通訊口的、高性能HMI，顯示尺寸大于10.4'，畫面組態軟件收費，屬高端產品。

3、人機界面與人們常說的“觸摸屏”有什么區別？

從嚴格意義上來說，兩者是有本質上的區別的。因?yàn)椤坝|摸屏”僅是人機界面產品中可能用到的硬件部分，是一種替代鼠標及鍵盤部分功能，安裝在顯示屏前端的輸入設備；而人機界面產品則是一種包含硬件和軟件的人機交互設備。在工業中，人們常把具有觸摸輸入功能的人機界面產品稱為“觸摸屏”，但這是不科學的。

4、人機界面和組態軟件有什么區別？

人機界面產品，常被大家稱為“觸摸屏”，包含HMI硬件和相應的專用畫面組態軟件，一般情況下，不同廠家的HMI硬件使用不同的畫面組態軟件，連接的主要設備種類是PLC。而組態軟件是運行于PC硬件平臺、windows操作系統下的一個通用工具軟件產品，和PC機或工控機一起也可以組成HMI產品；通用的組態軟件支持的設備種類非常多，如各種PLC、PC板卡、儀表、變頻器、模塊等設備，而且由于PC的硬件平臺性能強大（主要反應在在速度和存儲容量上），通用組態軟件的功能也強很多，適用于大型的監控系統中。

5、人機界面產品中是否有操作系統？

任何人機界面產品都有系統軟件部分，系統軟件運行在HMI的處理器中，支持多任務處理功能，處理器中需有小型的操作系統管理系統軟件的運行?；谄桨逵?jì)算機的高性能人機界面產品中，一般使用WinCE,Linux等通用的嵌入式操作系統。

6、人機界面只能連接PLC嗎？

不是這樣的。人機界面產品是為了解決PLC的人機交互問題而產生的，但隨著計算機技術和數字電路技術的發展，很多工業控制設備都具備了串口通訊能力，所以只要有串口通訊能力的工業控制設備，如變頻器、直流調速器、溫控儀表、數采模塊等都可以連接人機界面產品，來實現人機交互功能。

7、人機界面只能通過標準的串行通訊口與其它設備相連接嗎？

大多數情況下是這樣的。但隨著計算機和數字電路技術的發展，人機界面產品的接口能力越來越強。除了傳統的串行（RS232、RS422/RS485）通訊接口外，有些人機界面產品已具有網口、并口、USB口等數據接口，它們就可與具有網口、并口、USB口等接口的工業控制設備相連接，來實現設備的人機的交互。

8、是否有通訊功能的設備一定能和人機界面產品連接？

應該是這樣的。因?yàn)橥ㄓ玫娜藱C(jī)界面產品都提供了大量的、可供選擇的常用設備通訊驅動程序；一般情況下，只要在人機界面的畫面組態軟件中選擇與連接設備相對應的通訊驅動程序，就可以完成HMI和設備的通訊連接。如果所選HMI產品的組態軟件中沒有要連接設備的通訊驅動程序，用戶則可以把要連接設備的通訊口類型和協議內容告知HMI產品的生產商，請HMI廠商代為編制該設備的通訊驅動程序。

9、PC機加觸摸屏，能否直接與PLC通訊，完成HMI的功能？

當然可以。不過還要編制相應的HMI軟件，才能使PC機成為一個真正的HMI產品。

10、未來人機界面的發展趨勢是什么？

隨著數字電路和計算機技術的發展，未來的人機界面產品在功能上的高、中、低劃分將越來越不明顯，HMI的功能將越來越豐富；5.7寸以上的HMI產品將全部是彩色顯示屏，屏的壽命也將更長。由于計算機硬件成本的降低，HMI產品將以平板PC計算機為HMI硬件的高端產品為主，因?yàn)檫@種高端的產品在處理器速度、存儲容量、通訊接口種類和數量、組網能力、軟件資源共享上都有較大的優勢，是未來HMI產品的發展方向。當然，小尺寸的（顯示尺寸小于5.7寸）HMI產品，由于其在體積和價格上的優勢，隨著其功能的進一步增強（如增加IO功能），將在小型機械設備的人機交互應用中得到廣泛應用。

四大工業觸摸屏工作原理及特點分析

為了操作上的方便，人們用觸摸屏來代替鼠標或鍵盤。工作時，我們必須首先用手指或其它物體觸摸安裝在顯示器前端的觸摸屏，然后系統根據手指觸摸的圖標或菜單位置來定位選擇信息輸入。觸摸屏由觸摸檢測部件和觸摸屏控制器組成;觸摸檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，接受后送觸摸屏控制器;而觸摸屏控制器的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，它同時能接收CPU發來的命令并加以執行。

工業觸摸屏的主要類型

按照觸摸屏的工作原理和傳輸信息的介質，我們把觸摸屏分為四種，它們分別為電阻式、電容感應式、紅外線式以及表面聲波式。每一類觸摸屏都有其各自的優缺點，要了解那種觸摸屏適用于那種場合，關鍵就在于要懂得每一類觸摸屏技術的工作原理和特點。下面對上述的各種類型的觸摸屏進行簡要介紹一下：

1、電阻式觸摸屏

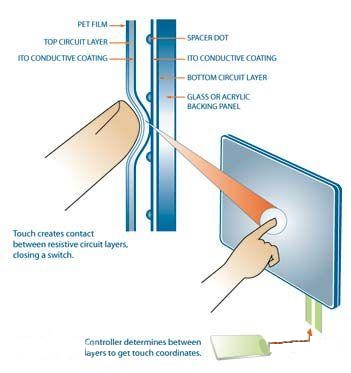

這種觸摸屏利用壓力感應進行控制。電阻觸摸屏的主要部分是一塊與顯示器表面非常配合的電阻薄膜屏，這是一種多層的復合薄膜，它以一層玻璃或硬塑料平板作為基層，表面涂有一層透明氧化金屬(透明的導電電阻)導電層，上面再蓋有一層外表面硬化處理、光滑防擦的塑料層、它的內表面也涂有一層涂層、在他們之間有許多細小的(小于1/1000英寸)的透明隔離點把兩層導電層隔開絕緣。 當手指觸摸屏幕時，兩層導電層在觸摸點位置就有了接觸，電阻發生變化，在X和Y兩個方向上產生信號，然后送觸摸屏控制器?？刂破鱾蓽y到這一接觸并計算出(X，Y)的位置，再根據模擬鼠標的方式運作。這就是電阻技術觸摸屏的最基本的原理。 電阻類觸摸屏的關鍵在于材料科技，常用的透明導電涂層材料有：

A、ITO，氧化銦，弱導電體，特性是當厚度降到1800個埃(埃=10-10米)以下時會突然變得透明，透光率為80%，再薄下去透光率反而下降，到300埃厚度時又上升到80%。ITO是所有電阻技術觸摸屏及電容技術觸摸屏都用到的主要材料，實際上電阻和電容技術觸摸屏的工作面就是ITO涂層。

B、鎳金涂層，五線電阻觸摸屏的外層導電層使用的是延展性好的鎳金涂層材料，外導電層由于頻繁觸摸，使用延展性好的鎳金材料目的是為了延長使用壽命，但是工藝成本較為高昂。鎳金導電層雖然延展性好，但是只能作透明導體，不適合作為電阻觸摸屏的工作面，因?yàn)樗鼘?dǎo)電率高，而且金屬不易做到厚度非常均勻，不宜作電壓分布層，只能作為探層。

1.1四線電阻屏

四線電阻模擬量技術的兩層透明金屬層工作時每層均增加5V恒定電壓：一個豎直方向，一個水平方向。總共需四根電纜。 特點：高解析度，高速傳輸反應。 表面硬度處理，減少擦傷、刮傷及防化學處理。 具有光面及霧面處理。 一次校正，穩定性高，永不漂移。

1.2五線電阻屏

五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上，我們可以簡單的理解為兩個方向的電壓場分時工作加在同一工作面上，而外層鎳金導電層只僅僅用來當作純導體，有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。五線電阻觸摸屏內層ITO需四條引線，外層只作導體僅僅一條，觸摸屏得引出線共有5條。 特點：解析度高，高速傳輸反應。 表面硬度高，減少擦傷、刮傷及防化學處理。 同點接觸3000萬次尚可使用。 導電玻璃為基材的介質。 一次校正，穩定性高，永不漂移。 五線電阻觸摸屏有高價位和對環境要求高的缺點

1. 3電阻屏的局限

不管是四線電阻觸摸屏還是五線電阻觸摸屏,它們都是一種對外界完全隔離的工作環境，不怕灰塵和水汽，它可以用任何物體來觸摸,可以用來寫字畫畫，比較適合工業控制領域及辦公室內有限人的使用。電阻觸摸屏共同的缺點是因?yàn)閺?fù)合薄膜的外層采用塑膠材料,不知道的人太用力或使用銳器觸摸可能劃傷整個觸摸屏而導致報廢。不過,在限度之內，劃傷只會傷及外導電層，外導電層的劃傷對于五線電阻觸摸屏來說沒有關系,而對四線電阻觸摸屏來說是致命的。

2、電容式觸摸屏

2.1電容技術觸摸屏

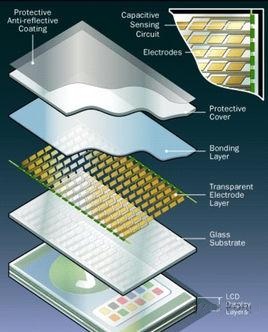

是利用人體的電流感應進行工作的。電容式觸摸屏是是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂有一層ITO，最外層是一薄層矽土玻璃保護層,夾層ITO涂層作為工作面,四個角上引出四個電極，內層ITO為屏蔽層以保證良好的工作環境。 當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成以一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。

2.2電容觸摸屏的缺陷

電容觸摸屏的透光率和清晰度優于四線電阻屏，當然還不能和表面聲波屏和五線電阻屏相比。電容屏反光嚴重，而且，電容技術的四層復合觸摸屏對各波長光的透光率不均勻，存在色彩失真的問題，由于光線在各層間的反射，還造成圖像字符的模糊。

電容屏在原理上把人體當作一個電容器元件的一個電極使用，當有導體靠近與夾層ITO工作面之間耦合出足夠量容值的電容時，流走的電流就足夠引起電容屏的誤動作。我們知道，電容值雖然與極間距離成反比，卻與相對面積成正比，并且還與介質的的絕緣系數有關。因此，當較大面積的手掌或手持的導體物靠近電容屏而不是觸摸時就能引起電容屏的誤動作，在潮濕的天氣，這種情況尤為嚴重，手扶住顯示器、手掌靠近顯示器7厘米以內或身體靠近顯示器15厘米以內就能引起電容屏的誤動作。 電容屏的另一個缺點用戴手套的手或手持不導電的物體觸摸時沒有反應，這是因?yàn)樵黾恿烁鼮榻^緣的介質。

電容屏更主要的缺點是漂移：當環境溫度、濕度改變時，環境電場發生改變時，都會引起電容屏的漂移，造成不準確。例如：開機后顯示器溫度上升會造成漂移：用戶觸摸屏幕的同時另一只手或身體一側靠近顯示器會漂移;電容觸摸屏附近較大的物體搬移后回漂移，你觸摸時如果有人圍過來觀看也會引起漂移;電容屏的漂移原因?qū)儆诩夹g(shù)上的先天不足，環境電勢面(包括用戶的身體)雖然與電容觸摸屏離得較遠，卻比手指頭面積大的多，他們直接影響了觸摸位置的測定。

此外，理論上許多應該線性的關系實際上卻是非線性，如：體重不同或者手指濕潤程度不同的人吸走的總電流量是不同的，而總電流量的變化和四個分電流量的變化是非線性的關系，電容觸摸屏采用的這種四個角的自定義極坐標系還沒有坐標上的原點，漂移后控制器不能察覺和恢復，而且，4個A/D完成后，由四個分流量的值到觸摸點在直角坐標系上的X、Y坐標值的計算過程復雜。由于沒有原點，電容屏的漂移是累積的，在工作現場也經常需要校準。 電容觸摸屏最外面的矽土保護玻璃防刮擦性很好，但是怕指甲或硬物的敲擊，敲出一個小洞就會傷及夾層ITO，不管是傷及夾層ITO還是安裝運輸過程中傷及內表面ITO層，電容屏就不能正常工作了。

3、紅外線觸摸屏

紅外觸摸屏是利用X、Y方向上密布的紅外線矩陣來檢測并定位用戶的觸摸。紅外觸摸屏在顯示器的前面安裝一個電路板外框，電路板在屏幕四邊排布紅外發射管和紅外接收管，一一對應形成橫豎交叉的紅外線矩陣。用戶在觸摸屏幕時，手指就會擋住經過該位置的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位置。任何觸摸物體都可改變觸點上的紅外線而實現觸摸屏操作。

早期觀念上，紅外觸摸屏存在分辨率低、觸摸方式受限制和易受環境干擾而誤動作等技術上的局限，因而一度淡出過市場。此后第二代紅外屏部分解決了抗光干擾的問題，第三代和第四代在提升分辨率和穩定性能上亦有所改進，但都沒有在關鍵指標或綜合性能上有質的飛躍。但是，了解觸摸屏技術的人都知道，紅外觸摸屏不受電流、電壓和靜電干擾，適宜惡劣的環境條件，紅外線技術是觸摸屏產品最終的發展趨勢。采用聲學和其它材料學技術的觸屏都有其難以逾越的屏障，如單一傳感器的受損、老化，觸摸界面怕受污染、破壞性使用，維護繁雜等等問題。紅外線觸摸屏只要真正實現了高穩定性能和高分辨率，必將替代其它技術產品而成為觸摸屏市場主流。

過去的紅外觸摸屏的分辨率由框架中的紅外對管數目決定，因此分辨率較低，市場上主要國內產品為32x32、40X32，另外還有說紅外屏對光照環境因素比較敏感，在光照變化較大時會誤判甚至死機。這些正是國外非紅外觸摸屏的國內代理商銷售宣傳的紅外屏的弱點。而最新的技術第五代紅外屏的分辨率取決于紅外對管數目、掃描頻率以及差值算法，分辨率已經達到了1000X720，至于說紅外屏在光照條件下不穩定，從第二代紅外觸摸屏開始，就已經較好的克服了抗光干擾這個弱點。

第五代紅外線觸摸屏是全新一代的智能技術產品，它實現了1000*720高分辨率、多層次自調節和自恢復的硬件適應能力和高度智能化的判別識別，可長時間在各種惡劣環境下任意使用。并且可針對用戶定制擴充功能，如網絡控制、聲感應、人體接近感應、用戶軟件加密保護、紅外數據傳輸?shù)取?原來媒體宣傳的紅外觸摸屏另外一個主要缺點是抗暴性差，其實紅外屏完全可以選用任何客戶認為滿意的防暴玻璃而不會增加太多的成本和影響使用性能，這是其他的觸摸屏所無法效仿的。

4、表面聲波觸摸屏

4.1 表面聲波

表面聲波，超聲波的一種，在介質(例如玻璃或金屬等剛性材料)表面淺層傳播的機械能量波。通過楔形三角基座(根據表面波的波長嚴格設計)，可以做到定向、小角度的表面聲波能量發射。表面聲波性能穩定、易于分析，并且在橫波傳遞過程中具有非常尖銳的頻率特性，近年來在無損探傷、造影和退波器方向上應用發展很快，表面聲波相關的理論研究、半導體材料、聲導材料、檢測技術等技術都已經相當成熟。 表面聲波觸摸屏的觸摸屏部分可以是一塊平面、球面或是柱面的玻璃平板，安裝在CRT、LED、LCD或是等離子顯示器屏幕的前面。玻璃屏的左上角和右下角各固定了豎直和水平方向的超聲波發射換能器，右上角則固定了兩個相應的超聲波接收換能器。玻璃屏的四個周邊則刻有45°角由疏到密間隔非常精密的反射條紋。

4.2 表面聲波觸摸屏工作原理

以右下角的X-軸發射換能器為例： 發射換能器把控制器通過觸摸屏電纜送來的電信號轉化為聲波能量向左方表面?zhèn)鬟f，然后由玻璃板下邊的一組精密反射條紋把聲波能量反射成向上的均勻面?zhèn)鬟f，聲波能量經過屏體表面，再由上邊的反射條紋聚成向右的線傳播給X-軸的接收換能器，接收換能器將返回的表面聲波能量變?yōu)殡娦盘枴?當發射換能器發射一個窄脈沖后，聲波能量歷經不同途徑到達接收換能器，走最右邊的最早到達，走最左邊的最晚到達，早到達的和晚到達的這些聲波能量疊加成一個較寬的波形信號，不難看出，接收信號集合了所有在X軸方向歷經長短不同路徑回歸的聲波能量，它們在Y軸走過的路程是相同的，但在X軸上，最遠的比最近的多走了兩倍X軸最大距離。

因此這個波形信號的時間軸反映各原始波形疊加前的位置，也就是X軸坐標。 發射信號與接收信號波形 在沒有觸摸的時候，接收信號的波形與參照波形完全一樣。當手指或其它能夠吸收或阻擋聲波能量的物體觸摸屏幕時，X軸途經手指部位向上走的聲波能量被部分吸收，反應在接收波形上即某一時刻位置上波形有一個衰減缺口。 接收波形對應手指擋住部位信號衰減了一個缺口，計算缺口位置即得觸摸坐標 控制器分析到接收信號的衰減并由缺口的位置判定X坐標。之后Y軸同樣的過程判定出觸摸點的Y坐標。除了一般觸摸屏都能響應的X、Y坐標外，表面聲波觸摸屏還響應第三軸Z軸坐標，也就是能感知用戶觸摸壓力大小值。其原理是由接收信號衰減處的衰減量計算得到。三軸一旦確定，控制器就把它們傳給主機。

4.3表面聲波觸摸屏特點

清晰度較高，透光率好。高度耐久，抗刮傷性良好(相對于電阻、電容等有表面度膜)。反應靈敏。不受溫度、濕度等環境因素影響，分辨率高，壽命長(維護良好情況下5000萬次);透光率高(92%)，能保持清晰透亮的圖像質量;沒有漂移，只需安裝時一次校正;有第三軸(即壓力軸)響應，目前在公共場所使用較多。 表面聲波屏需要經常維護，因?yàn)榛覊m，油污甚至飲料的液體沾污在屏的表面，都會阻塞觸摸屏表面的導波槽，使波不能正常發射，或使波形改變而控制器無法正常識別，從而影響觸摸屏的正常使用，用戶需嚴格注意環境衛生。必須經常擦抹屏的表面以保持屏面的光潔，并定期作一次全面徹底擦除。

聲波屏的三個角分別粘貼著X，Y方向的發射和接收聲波的換能器(換能器：由特殊陶瓷材料制成的，分為發射換能器和接收換能器。是把控制器通過觸摸屏電纜送來的電信號轉化為聲波能和由反射條紋匯聚成的表面聲波能變?yōu)殡娦盘枴?，四個邊刻著反射表面超聲波的反射條紋。當手指或軟性物體觸摸屏幕，部分聲波能量被吸收，于是改變了接收信號，經過控制器的處理得到觸摸的X，Y坐標。

—————————————————————————華麗的分割線————————————————————————

一些人機界面的基本知識已經說完了，接下來我們分享一下來自論壇的某工控達人的個人心得。對對碰，人機界面大比拼！哪個品牌更適合你？

原文（臺達VS基恩士）：

平時主要做非標設備，負責電氣控制部分，PLC和觸摸屏經常用得到，每年至少也要用到上百個屏，當然品牌也都會有所不同，之前負責的一個項目，經過不同的升級改造，用到了兩個屏，臺達和基恩士，下面我就談?wù)勎沂褂眠@兩款觸摸屏的感受。

一、價格及穩定性

該項目用的屏幕都是7寸屏，功能方面也沒有太高的要求，能實現一般的界面操作，調試及參數輸入即可，臺達DOP-B07S515的屏幕大概1000元左右，基恩士VT3-V7的觸摸屏要五六千元，所以國產屏的優勢非常顯而易見。穩定性方面，基恩士做的比較好，這個項目有幾套設備的臺達屏因?yàn)槭褂脡勖鼏栴}被更換過，基恩士屏幕一直在用，穩定性和壽命都很有保障，一般情況下，出口國外的設備用的是基恩士的屏，國內用臺達的屏。

二、接口通訊方面

兩款屏幕使用的編程線都是方形打印機接口線，即插即用，市場上很普遍，所以傳輸程序就顯得非常方便；和PLC通訊方面，都可以通過232接口進行通訊，做線也很簡單，DB9頭焊接相應的針腳即可。

三、軟件使用

臺達屏幕上手容易，界面操作起來也很簡單，有離線模擬功能，可以隨時模擬程序，這點很方便，語言選擇方面也很方便，因?yàn)榻K端客戶有老外，所以有時候客戶會要求英文界面，這時候編寫界面程序的時候就需要考慮語言的切換功能了，而臺達的語言切換功能也很簡單，在相應的文字描述中，可以選擇三種語言模式，在“選項”“設置模塊參數”“一般”選項中，可以選擇系統默認的語言，在“其他”選項中，勾選對應的language即可。

四、界面操作

個人覺得臺達的操作界面比基恩士的更容易上手，視覺效果也會好很多，如下兩個截圖分別是基恩士和臺達屏的效果對比圖，從圖中明顯可以看出來右邊臺達界面比左邊畫面看著舒服多了。

不過基恩士觸摸屏有個特殊的功能，就是你在編程界面點擊頁切換的按鍵，它就會跳轉到相應的界面。基恩士觸摸屏也沒有在線，離線模擬功能，這點不太好。

總之，兩款屏幕各有優缺點，臺達因起價格比較低廉、操作簡單，所以能夠占領很大的市場，一般情況下還是用低價屏的比較多，不過客戶指定的情況下，也會用到高質量的屏。以上是我對使用這兩個品牌觸摸屏的些許看法，還有很多不完善的地方，希望大家繼續補充！

不難看出，2個品牌各有優異。如果偏向于價格，選臺達的會多一些。但偏向于性能和穩定，還是基恩士比較靠譜。如果是您，您會選哪個品牌呢？
