拖鏈分類及特點介紹

分類：技術中心 2052人瀏覽 2018-01-23

標簽：拖鏈塑料拖鏈尼龍拖鏈分享到：

拖鏈，于1953年由德國人發明，1954年開始投向市場，主要保護里面的電纜、氣管、油管之類的；隨著活動部件按一定的軌跡運動；

按材質主要分為：鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、不銹鋼拖鏈、尼龍拖鏈等。

按形式可分為：橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、S型拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。

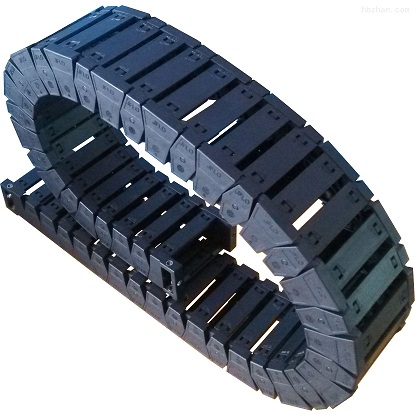

塑料拖鏈介紹

結構：
（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。

特點：
（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
（3）運行速度和加速度（具體速度、加速度視運行情況而定）。
（4）運行壽命長。

用途：
（1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。
（2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）拖鏈已被廣泛應用于數控機床、電子設備、消防機械設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

工程拖鏈介紹
用途和特點：
1、適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

結構：
1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。外形美觀，重量輕，長度可任意自行調整
2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。
3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。
4。另可提供分隔片，將鏈內空間按需要分隔開。

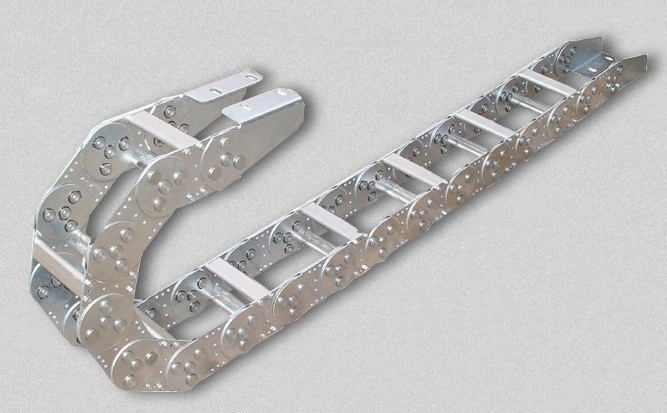

鋼制拖鏈介紹

結構：
鋼制拖鏈組成TL系鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。

特點：
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。
