bender電流互感器工作原理及選型指南

分類：技術中心 2402人瀏覽 2018-03-05

德國bender（本德爾）公司是專業從事低壓系統漏電保護技術的專業廠商。自從1939年公司創始人瓦特爾·本德爾先生發明了第一臺絕緣監視儀，今天，BENDER公司仍然在對低壓不接地系統、接地系統和電阻接地系統的絕緣監視和漏電保護技術方面保持著世界領先水平。

下面小編就BENDER系列產品中的電流互感器給大家做個詳細介紹：

卓越的測量技術要求高品質的電流互感器。產品組件包括用于負載電流（工作電流）和剩余電流（RCM）的電流互感器。不同的設計涵蓋了各種設備情況和計量要求，并能進行改型。

交直流敏感型測量電流互感器使用特殊的測量方法，能同時檢測不同頻率的交流和直流電流。

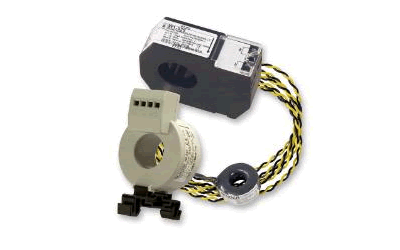

W…/W…-8000 系列
W...和W...-8000系列高敏測量電流互感器能夠測量交流電流并且轉換成評估測量信號，結合RCM系列剩余電流互感器以及RCMS系列剩余電流監視系統。
此外，測量電流互感器可以和絕緣故障定位系統(EDS)組合用于IT系統。它們被設計通過觸發PGH故障電流發射器或絕緣監視儀 ISOMeter® IRDH測量測試電流。與EDS系列絕緣故障定位系統組合，測試電流被轉換成評估信號。

通過雙線電纜，連接到相應的設備。

W…AB(P) 系列
W...-AB系列測量電流互感器可與RCMA420組合使用。RCMS460/423 490系列轉換交流和直流電流到評估測量信號。通過一個五芯或六芯電纜連接到相應的設備。電流互感器可以用于交流、直流和三相交流系統。如果測量電流互感器連接到RCMS460/490系統，每6個測量電流互感器需要1臺AN420或AN110。

W35ABP和W60ABP系列測量電流互感器集成了屏蔽層。

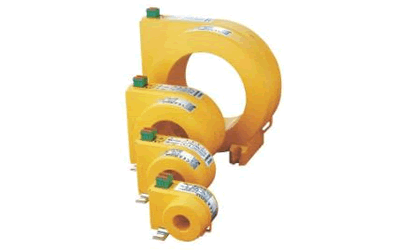

W0-S20…W5-S210, W10/600
高靈敏W0-S20…W5-S210系列測量電流互感器能夠把高達100A的剩余電流轉換成評估RCM或EDS信號。電流互感器通過2根電線連接到相應的評估儀。取決于所使用的連接引線，電流互感器和評估儀之間的距離最大可達40米。
應注意的是，所有穿過電流互感器的載流導線沒有屏蔽。

不要通過測量電流互感器規劃PE線路徑。

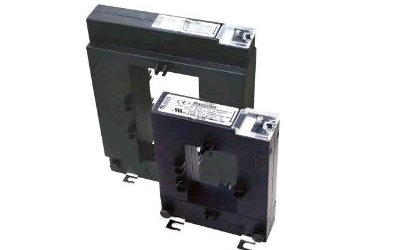

WS50x80S…WS80x160S
高靈敏中空可拆型測量電流互感器WS… 系列可以轉換10 mA…100 A的剩余電流到可評估的RCM或EDS信號，并且可以在預防斷電的地方對現有的電氣裝置進行改造。通過2根線，連接電流互感器到相應的評估設備。取決于所使用的連接引線，電流互感器和評估儀之間的距離最大可達40米。
確保所有的帶電導線都穿過測量電流互感器，并且這些導線沒有屏蔽。

不要通過測量電流互感器規劃PE線路徑！

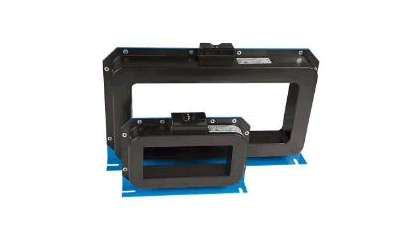

WR70x175S(P)…WR200x500S(P)
高靈敏矩形測量電流互感器WR…S系列，結合RCM和RCMS剩余電流監視儀和評估儀，可以轉換交流電流成評估測量信號。
此外，測量電流互感器可以與絕緣故障定位系統(EDS)組合應用于IT系統。他們被設計通過PGH故障定位電流發射器或WR…SP系列測量電流互感器的特點是集成了篩查功能。當被監視系統出現高負載電流或涌流時，篩查功能目的是避免連接的RCM或EDS設備誤跳閘。WR…SP系列測量電流互感器尤其適用于母線系統以及負載電流≥ 500 A的系統。

通過2根電纜連接到相關的設備。

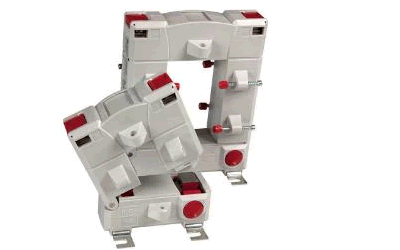

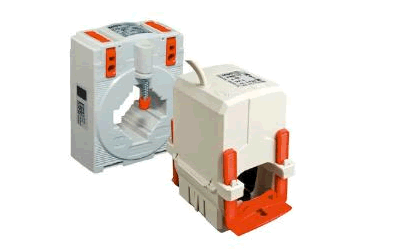

WS…/WS…-8000 系列
WS... 和WS...-8000系列可拆卸測量電流互感器可以監視使用聯鎖旋鈕打開的封閉導體。便于現有設備的改造。
WS... 和WS...-8000系列測量電流互感器是可拆卸的高敏測量電流互感器，可以與RCM系列剩余電流監視儀和RCMS系列剩余電流監視儀系統組合使用，轉換直流電流到評估測量信號。
此外，測量電流互感器可以和絕緣故障定位系統(EDS)組合用于IT系統。它們被設計通過觸發PGH故障電流發射器或絕緣監視儀 ISOMETER® IRDH測量測試電流。與EDS系列絕緣故障定位系統組合，測試電流被轉換成評估信號。

通過雙線電纜，連接到相應的設備。

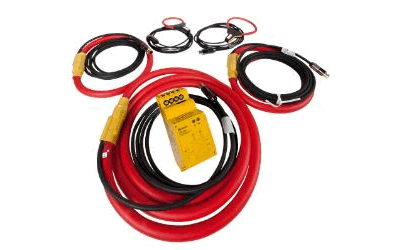

WF… 系列
柔性測量電流互感器 WF...系列是高敏測量電流互感器，可以與RCMS系列剩余電流監視儀系統組合使用測量交流電流并且轉換直流電流到評估測量信號。
包括柔性測量電流互感器W...F和RCC420信號轉換器。
通過雙線電纜，連接到相應的設備
