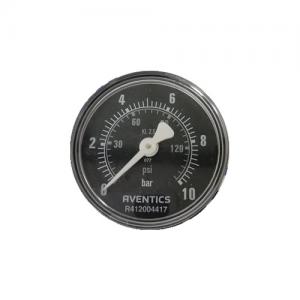

壓力表是指以彈性元件為敏感元件,測量并指示高于環境壓力的儀表,應用極為普遍,它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中,由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性,使得機械式壓力表得到越來越廣泛的應用。
工作原理
壓力表通過表內的敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表內機芯的轉換機構將壓力形變傳導至指針,引起指針轉動來顯示壓力。
壓力表選用時應注意以下問題:
(1)量程裝在鍋爐、壓力容器上的壓力表,其最大量程(表盤上刻度極限值)應與設備的工作壓力相適應。壓力表的量程一般為設備工作壓力的1.5~3倍,最好取2倍。若選用的壓力表量程過大,由于同樣精度的壓力表,量程越大,允許誤差的絕對值和肉眼觀察的偏差就越大,則會影響壓力讀數的準確性;反之,若選用的壓力表量程過小,設備的工作壓力等于或接近壓力表的刻度極限,則會使壓力表中的彈性元件長期處于最大的變形狀態,易產生永久變形,引起壓力表的誤差增大和使用壽命降低。另外,壓力表的量程過小,萬一超壓運行,指針越過最大量程接近零位,而使操作人員產生錯覺,造成更大的事故。因此,壓力表的使用壓力范圍,應不超過刻度極限的60~70%。
(2)測量精度壓力表的精度是以允許誤差占表盤刻度極限值的百分數來表示的。精度等級一般都標在表盤上,選用壓力表時,應根據設備的壓力等級和實際工作需要來確定精度。額定蒸汽壓力小于2.45MPa的鍋爐和低壓容器所用的壓力表,其精度不應低于2.5級;額定蒸汽壓力大于2.45MPa的鍋爐和中、高壓容器的壓力表,精度不應低于1.5級。
(3)表盤直徑為了使操作人員能準確地看清壓力值,壓力表的表盤直徑不應過小。在一般情況下,鍋爐和壓力容器所用壓力表的表盤直徑不應小于100mm,如果壓力表裝得較高或離崗位較遠,表盤直徑還應增大。
