千分尺的讀數方法及操作步驟、注意事項

分類：技術中心 3452人瀏覽 2018-04-02

什么是千分尺？

螺旋測微器又稱千分尺（microMeter）、螺旋測微儀、分厘卡，是比游標卡尺更精密的測量長度的工具，用它測長度可以準確到0.01mm，測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋，當它在固定套管B的螺套中轉動時，將前進或后退，活動套管C和螺桿連成一體，其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量，不足一圈的部分由活動套管周邊的刻線去測量，最終測量結果需要估讀一位小數。

千分尺

千分尺使用方法及讀數方法：

（1）使用方法

A、清潔千分尺的尺身和測砧。

B、然后將千分尺校對零線。

C、將被測件放到兩工作面之間，調微分筒，使工作面快接觸到被測件后，調測力裝置，直到聽到三聲“咔、咔、咔”時停止。

（2）讀數方法

被測值的整數部分要在主刻度上讀（以微分筒（輔刻度）端面所處在主刻度的上刻線位置來確定），小數部分在微分筒和固定套管（主刻度）的下刻線上讀。（當下刻線出現時，小數值=0.5+ 微分筒上讀數，當下刻線未出現時，小數值=微分筒上讀數。

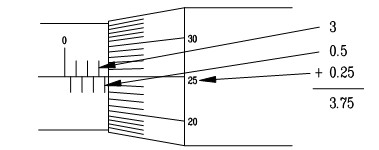

則整個被測值=整數值+小數值：A.0.5+微分筒數（下刻線出現）B.微分筒上讀數（下刻線未出現）如下圖所示：讀套筒上側刻度為3，下度在3之后，也就是說3+0.5=3.5,然后讀套管刻度與25對齊，就是25×0.01=0.25,全部加起來就是3.75。

千分尺讀數方法
