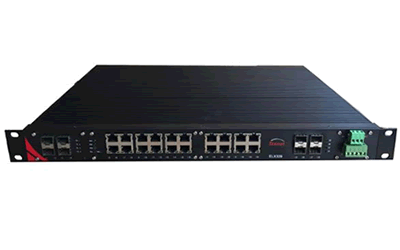

交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。

交換機是一種用于電信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。交換是按照通信兩端傳輸信息的需要，用人工或設備自動完成的方法，把要傳輸?shù)男畔⑺偷椒弦蟮南鄳?yīng)路由上的技術的統稱。交換機根據工作位置的不同，可以分為廣域網交換機和局域網交換機。廣域的交換機就是一種在通信系統中完成信息交換功能的設備，它應用在數據鏈路層。交換機有多個端口，每個端口都具有橋接功能，可以連接一個局域網或一臺高性能服務器或工作站。實際上，交換機有時被稱為多端口網橋。

交換機工作原理

工作在數據鏈路層。交換機擁有一條很高帶寬的背部總線和內部交換矩陣。交換機的所有的端口都掛接在這條背部總線上，控制電路收到數據包以后，處理端口會查找內存中的地址對照表以確定目的MAC（網卡的硬件地址）的NIC（網卡）掛接在哪個端口上，通過內部交換矩陣迅速將數據包傳送到目的端口，目的MAC若不存在，廣播到所有的端口，接收端口回應后交換機會“學習”新的地址，并把它添加入內部MAC地址表中。

使用交換機也可以把網絡“分段”，通過對照MAC地址表，交換機只允許必要的網絡流量通過交換機。通過交換機的過濾和轉發，可以有效的減少沖突域，但它不能劃分網絡層廣播，即廣播域。

交換機在同一時刻可進行多個端口對之間的數據傳輸。每一端口都可視為獨立的網段，連接在其上的網絡設備獨自享有全部的帶寬，無須同其他設備競爭使用。當節點A向節點D發送數據時，節點B可同時向節點C發送數據，而且這兩個傳輸都享有網絡的全部帶寬，都有著自己的虛擬連接。

交換機選購指南

交換機在一些比較大型的局域網中已經非常普遍，隨著網絡技術的空前發展，交換機產品也日益豐富，廠商不斷涌現，Cisco、Avaya、3COM、華為、D-Link、神州數碼等等成百上千家都提供不同層次的交換機產品，來滿足各層次用戶的需求。面對如此眾多的廠商和產品，是不是讓您覺得眼花繚亂？怎樣才能夠選擇最適合自己的交換機產品呢？其實小編認為，任何東西都是萬變不離其宗，只要你掌握了產品的本質特性，再根據自身的特點，量體裁衣，就不難找到適合自己的東西了。在這里，筆者與各位網友共同學習一下交換機的主要性能指標，從技術角度對交換機有個基本的認識，以便在今后選購和使用交換機時做到心中有數。

一般來說，與交換機性能和設備選型密切相關的因素主要有背板帶寬、包轉發率、交換方式、端口類型、端口速率、端口密度、冗余模塊、堆疊能力、VLAN數量、MAC地址數量、三層交換能力等,下面以幾款產品為例逐一介紹：

a.背板帶寬

背板帶寬是我們在選購交換機時應該十分注意的一個性能指標，它標志著一個交換機總的吞吐能力。背板帶寬約高，你的交換機負載數據轉發能力就越強，網絡瓶頸就越低。在以背板總線為交換通道的交換機上，任何端口接收的數據，首先被放到總線上，再由總線傳遞給目標端口，這種情況下背板帶寬就是總線的帶寬。現在的許多交換機，尤其是模塊化的交換機都為交換矩陣設計，這種設計的交換能力更強，在這樣的交換機上，背板帶寬實際上指的是交換矩陣的總吞吐量。背板帶寬以Gbit/s為單位，從幾Gbit/s到幾百Gbit/s不等，一般來說固定端口交換機背板帶寬較低，而模塊化交換機背板帶寬較高，如Cisco桌面級交換機CISCO WS-C2950G-48-EI的背板帶寬為4.4Gbit/s，而企業級交換機CISCO WS-C6513的交換矩陣吞吐能力是256Gbit/s，相差兩個數量級。當然背板帶寬越高的價格也就越貴，像上面提高的CISCO WS-C6513目前市場售價大概在11萬到12萬左右。

b.包轉發率

在我們選購交換機時經常會注意到背板帶寬和端口速率，但包轉發率這項指標也是不可忽視的。包轉發率以數據包為單位體現了交換機的交換能力，單位是Mpps（百萬包/秒）。包轉發率的數值從幾Mpps到幾百M(fèi)pps不等。如Cisco 2950系列交換機包轉發率一般為6.6Mpps。華為 S5516的包轉發率為24Mpps。

c.交換方式

目前交換機通常采用直通式交換、存儲轉發式、碎片隔離式三種。其中直通式交換延時小，速度快，但不提供錯誤檢測，容易丟包；存儲轉發與之相反，它是接收數據包后先緩存起來，做CRC校驗，過濾錯誤的數據包后再發送到目的端口，這種交換方式穩定準確，但是延時大，華為的S3026交換機即屬于存儲轉發式，該技術是目前交換機使用最為普遍的方式。還有一種技術，就是碎片隔離式技術，它算是以上兩種技術的折中吧，原理是在轉發之前先檢查數據包的長度是否夠64Byte，如小于該值，則丟棄（說明是假包），如大于該值，則轉發。該種技術一般應用于低端交換機當中。

d.端口類型

端口類型是指交換機上的端口是以太網、令牌環、FDDI還是ATM等類型，一般來說固定端口交換機只有單一類型的端口，而模塊化交換機則可以有不同介質類型的模塊可供選擇，從而實現各種網絡的互連。如華為的S3050交換機提供的是10/100Base-TX,1000Base-FX端口，而華為 S5516交換機有1000/100/10Base-T，1000Base-LX，1000Base-SX等幾種接口可供選擇。在我們小型辦公室中使用的交換機一般是以RJ45以太網端口居多。

e.端口速率

除了背板帶寬、包轉發等，端口速率也是衡量交換機的一項重要指標，像神州數碼 DCS-1016交換機提供10M/100M速率，而其模塊化交換機DCRS-7515能夠提供10M/100M/1000M等不同速率。目前低端交換機一般都能夠提供10M、100M速率，高端交換機能夠提供1000M甚至更高。

f. 端口密度

端口密度是指一臺交換機所支持的最大端口數量。這也是我們在選購交換機最能直接看出來的，目前市面上的SOHO、中小企業固定交換機一般提供幾個到幾十個不等，而企業模塊化化交換機提供的端口會更多。如果您是SOHO用戶一般選擇端口較少的固定交換機即可，但如果是中等規模企業使用，為了以后升級，就得考慮選擇模塊化交換機了。

g.三層交換能力

早期的交換機不提供三層交換，對于三層交換能力的指標首先是指交換機有無三層交換能力，是否可以通過軟件升級具有此能力；其次是指三層的包轉發率的高低，能否實現線速的三層交換（線速三層交換是指具有和二層交換相同的交換速率）。有些交換機的標準版軟件是不支持三層交換，但增強版軟件則支持三層交換，例如思科的Cisco 3550系列交換機就是如此。

h.堆疊能力

交換機之間的連接有兩種方式，即級連和堆疊，級連是指通過網線將兩臺交換機連接起來，而堆疊則指通過堆疊端口（或模塊）和堆疊線纜將兩臺交換機連接起來。不同類型的交換機可以級連，而只有同類的交換機才能堆疊到一起，這一點要特別注意，不同廠商的產品，可堆疊的設備數量有一定差別，一般最多為9臺，比如3 Com SuperStack系列交換機堆疊數量是4臺，而Cisco 3550系列交換機堆疊數量能夠到9臺。

i.VLAN支持

VLAN指的是虛擬局域網，主要是為了防止局域網內產生廣播效應，同時加強網段之間的安全性。不同廠商的設備對VLAN的支持能力不同，支持VLAN的數量也不同，早期的交換機支持VLAN能力比較低，現在的交換機大部分都支持基于端口的VLAN、基于IP和MAC的VLAN、基于組播的VLAN，且支持?jǐn)?shù)量一般都不少。比如聯想imax iSpirit3524G-L3就能夠支持256個VLAN。

j.MAC地址數量

像路由器有路由表一樣，每個交換機都有一個MAC地址表，所謂MAC地址數量是指交換機的MAC地址表中可以最多存儲的MAC地址數量，存儲的MAC地址數量越多，那么數據轉發的速度和效率也就就越高。像CISCO的交換機CISCO WS-C6509(1300AC)的MAC地址為16000，NETGEAR GS524T的MAC地址為8K。在我們選購交換機時要注意這個參數，不過現在的交換機一般都會在幾千到幾萬個以上，差不多都會滿足要求。

以上簡單列舉了交換機的一些主要性能指標，目前市場上交換機產品琳瑯滿目，不同廠商對針對不同用戶提出自己產品的特色，增強賣點，但只要您擦亮眼睛，清楚產品的本質特性，找到最佳的性能價格比，我相信就不難選擇適合自己的產品了。還有其他一些像CPU主頻類型、延時、MTBF（平均無故障時間）、模塊冗余、緩存類型和大小等參數，也都是交換機的基本性能指標，一般在廠商的手冊或彩頁上都應該說明。
