微型斷路器的符號是MCB,它的主觸頭兩極之間用空氣來隔絕。見下圖:

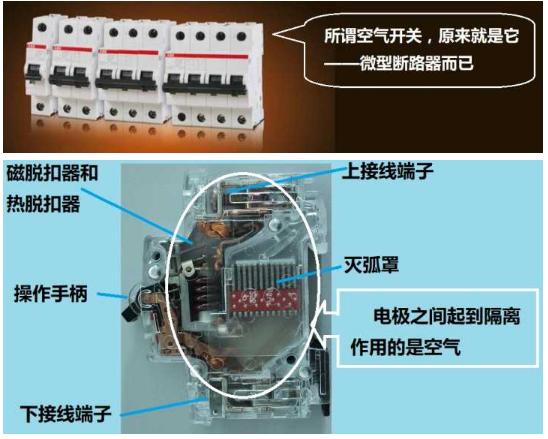

由圖中我們可以看出,MCB內部的兩電極之間或者動靜觸頭之間起到隔離和絕緣作用的是空氣。
用空氣來隔離和絕緣,即能節省材料,簡化設計,安裝使用也方便,一舉三得。
當MCB處于打開狀態時,它的動靜觸頭之間的最短距離叫做開距。開距是確保MCB在打開狀態下具備電氣隔離性能的保證因素之一。

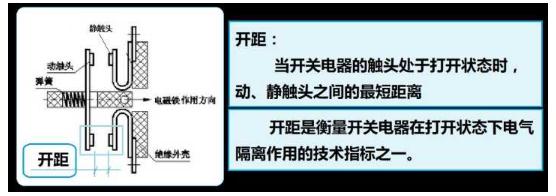

一般開關電器開距的定義見下圖:
我們看到,在電極間隙中充滿了空氣。用空氣作電氣隔離,效果如何呢?我們來看下圖:

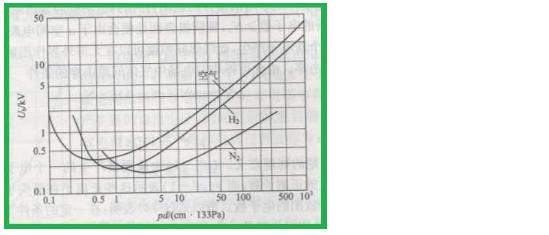

圖中橫坐標是氣體壓強p與電極間隙d的乘積pd,縱坐標就是擊穿電壓。
我們以pd=1時所對應的曲線縱坐標來看,發現空氣的擊穿電壓最高,氮氣次之,氫氣最差。
由此可見,空氣還是很不錯的。
我們從曲線中看到存在擊穿電壓的最小值。
從擊穿電壓最小值往左看,我們看到的是真空的氣體介質擊穿特性;從擊穿電壓最小值往右看,我們看到的是高氣壓下的氣體介質擊穿特性。我們發現,不管是真空也好,或者高氣壓也好,擊穿電壓都會提高。
我們由此得到一個非常重要的結論:當開關電器用在高海拔地區時,只要海拔高度超過2000米,空氣的擊穿電壓就會降低,并且由于空氣稀薄因而電器的散熱能力也降低,此時就必須考慮讓開關電器降容使用。
所謂降容,指的就是降低它的額定電流值。

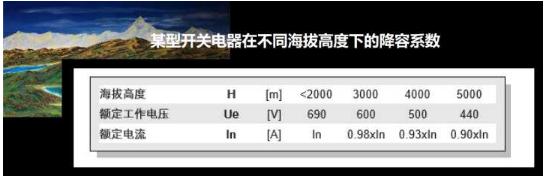

例如我們手上有一只額定電流為20A額定電壓為230V的微型斷路器MCB,我們把它用在海拔5000米處,則它的額定電流為0.90In=18A,而額定電壓則為147V了??梢娊等葜颠€是挺大的。
