10KV高壓開關柜是供配電系統中一個重要環節。它是將電能輸送到用戶的一個中轉站。無論是工廠還是住宅小區，都是 10KV 配電室。10KV電氣設備安裝是電氣安裝工程中一個重要環節。它的好壞是影響一個工程形象的重要部分。

1. 與土建專業配合

基礎型鋼一般情況是現場制作，由土建完成。所以施工前應與土建專業協調，應對圖紙所標注開關柜的尺寸與訂貨每臺開關柜的尺寸進行核實，確認配電柜的安裝位置，尺寸。預埋件是否正確，合適，牢固。建筑物（構筑物）有無影響配電柜的安裝拜訪、操作和檢修。如果存在問題，應及時與土建和設計溝通。避免造成不必要的麻煩和浪費。筆者在施工中就遇到過，因設計有誤，高壓開關柜后部沒有預留操作空間，無法接電纜和檢修。最后，基礎地腳整體前移，高壓開關柜也整體前移，造成延誤工期和浪費。

2. 制作

2.1 制作

基礎型鋼一般情況現場由土建完成，所以施工前應與土建協調，應對圖紙的尺寸與訂貨圖，每臺柜的尺寸進行核實。首先對基礎型鋼進行校平。放在水泥基礎上后，用水準儀進行測量，先測出型鋼基礎自然橫放最高標高點然后把這點固定，再把其他個點標高固定于此標高相同即可，可以墊些墊鐵電焊，全部標高調整好后復測一次，合格后，最后滿焊加固，如果為了安裝后能夠更加美觀，最好在土建專業確定室內地平最后標高，型鋼底座的標高高出 2 公分左右為宜。型鋼底座水平誤差應控制在 3Mm 以內為宜。

2.2 接地

基礎型鋼的接地，每組型鋼底座應不少于 2 處的接地，接地材料選用 50*5 鍍鋅扁鋼直接與接地干線相連，接地干線的接地電阻應符合設計要求，因?yàn)楦邏汗駜?nèi)接地線要與接地線干線相。型鋼的內側或接地扁鋼上需焊接幾組接地鍍鋅螺栓。

3. 高壓柜的安裝

3.1 檢查

高壓柜進場之前應對電氣室進行檢查，常有的檢查項目包括：屋頂、樓板是否施工完畢，是否有滲漏；室內抹灰是否完成，門窗是否完畢是否有損壞，門是否可以上鎖等等。土建施工必須全部結束。

3.2 安裝

高壓柜進場時應對柜體進行相關檢查，檢查合格后方可進場安裝。安裝時應從一側開始，先將高壓柜按圖紙位置依次擺放在型鋼基礎上，可以使用叉車或者滾杠來進行，移動過程中一定要設安全員，防止事故發生。當?shù)谝慌_(tái)高壓柜放在型鋼上試進行定位固定，然后其他柜依次運送，最后進行校正，偏差值應符合下表的規范，然后用連柜螺栓進行連柜，最后將柜與基礎型鋼點焊固定即可（在內測電焊），實踐證明，如果基礎型鋼安裝誤差很小，高壓柜的尺寸誤差也非常小，高壓柜放在槽鋼上面就是可以滿足相關規范要求。

3.3 母線橋的安裝

母線橋的安裝過程很簡單，只要保證固定母線橋的拉桿的牢固性就可以了。

4. 母線檢查

4.1 檢查

母線應按工程材料及設備進場的相關規定進行驗收，母線表面應光潔、平整、豎直、不得有變形、裂紋、毛刺、熱塑管不允許有開裂、劃傷等現象。

4.2 預拼裝

由于母線很多，一部分為雙片母線，安裝前應根據母線上的編號確定母線的位置?？梢韵葘⒛妇€放在柜前，把整列母線依次按實際位置進行擺放，再對母線上的螺孔進行核查，保證螺栓孔德尺寸、位置與柜內連接處一一對應。因?yàn)楦邏汗竦哪妇€需要從側面按次序穿入，如果中間某段母線上的孔的位置不符或者是尺寸不吻合，重新安裝它都需要把之后母線全部拆除，所以母線在柜外的預拼是非常重要的。

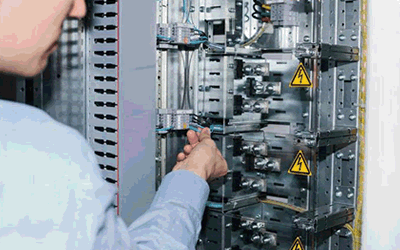

4.3 安裝

預拼完成后就可以進行柜內的組裝，此過程中要注意在穿母線時避免母線上的絕緣護套刮損，影響絕緣。母線的安裝應按母線的驗收規范進行施工，注意螺栓的平墊、彈墊，螺栓的力矩等，施工時一定要注意施工人員所攜帶的小工具、螺栓螺帽等小件，防止從高壓柜柜縫掉入高壓柜內，如果不慎掉入高壓柜內，應及時找到，并將其取出。

5. 電纜敷設、接線

5.1 高壓電纜

母線高壓電纜頭大體分為三種：a.熱塑型;b.冷塑型;c.全絕緣可觸摸型。電纜頭的制作必須嚴格按工藝規范加工，否則影響質量。高壓電纜固定和連接工作應在電纜試驗結束并合格后方可進行。電纜固定是為避免接線端子承受電纜的拉直或張力。電纜固定的方法很多，如果電纜在電纜溝內用 U 型卡子固定，固定電纜時可以墊一塊電纜皮以保護電纜。

如果電纜在夾層內，可以固定在走線架上，電纜固定完畢后，將電纜頭連接在出線端子上，用扭力扳手按規定力矩緊固即可。對于全絕緣電纜頭一定圖號硅脂，電纜頭接好后，接好電纜的接地線，全絕緣電纜頭上的接地線也一定要接好，最后將電纜穿線處封閉，防止鼠害。

5.2 控制電纜

控制電纜檢查合格后方可敷設，敷設應仔細閱讀圖紙，選用合適的截面、芯數，一般情況下留有幾芯做為備用，掛好電纜牌，每根線上穿好線號，排列整齊接到相對應的端子上，緊固牢靠。敷設時應注意控制電纜應從柜底部進入，柜間連線不得從兩柜間的孔洞直接穿過，因?yàn)榇丝锥礊槲C(jī)綜合保護系統通訊線專門預留，其他電纜從此穿過可能會對綜合保護系統形成干擾，所以施工時切忌不要貪圖方便省事，控制電纜頭的制作和接線一定符合相關規范。

6. 調試前的檢查

調試前的檢查必不可少的，因?yàn)楦邏合到y(tǒng)對絕緣要求很高，很小的疏忽都可能導致設備的損壞。檢查過程包括以下幾個內容，地面、地溝內不得有雜物（電纜接線垃圾、土建垃圾等）；高壓柜內不得有雜物、灰塵；其中母線室、高壓電纜室及斷路器室最后用吸塵器進行除灰；還要檢查高壓柜體的接地，柜門與柜體、斷路器與柜體之間的接地連接是否牢固等。在以上內容都完成之后就可以進行高壓柜的調試工作了。

以上為10kv高壓開關柜的安裝步驟及注意事項，在實際操作中，要特別注意要按照正確的步驟和方法進行開關柜的安裝。
