浪涌保護器安裝方法、接線圖及注意事項

分類：技術中心 3376人瀏覽 2018-06-19

標簽：浪涌保護器浪涌保護器安裝浪涌保護器接線圖分享到：

浪涌保護器也稱為防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。

標準浪涌保護器會將來自電源插座的電流輸送給電源板上插接的多個電氣和電子設備。如果產生浪涌或尖峰，使電壓超過了可接受的級別，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
根據所選擇的浪涌保護器和預期的環境影響，保護系統的電源和設備所需的保護措施被分為三級。
B類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)
C類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為8/25ms
D類浪涌保護器：進行混合波合（開路電壓1.2/50 μs 沖擊電壓，鄧路電流8/25 μs）試驗
浪涌保護器的好與否直接關系到設備的全安問題，因此在選取浪涌保護器以幾點可參考：
箝位電壓——這表示將導致MOV接通地線的電壓值。箝位電壓越低，表示保護性能越好。此UL標稱值有三個保護水平——330伏、400伏和500伏。通常，箝位電壓超過400伏就太高了。
能量吸收/耗散能力——此標稱值表示浪涌保護器在燒毀前能夠吸收多少能量，單位為焦耳。其數值越高，保護性能就越好。您購買的保護器的這一標稱值至少要在200至400焦耳之間。若要獲得更好的保護性能，應該尋找此標稱值在600焦耳以上的產品。
響應時間——浪涌保護器不會立刻斷開；它們對電涌做出響應會有略微的延遲。響應時間越長，表示計算機（或其他設備）將遭受浪涌的持續時間越長。請購買響應時間低于一毫微秒的浪涌保護器。

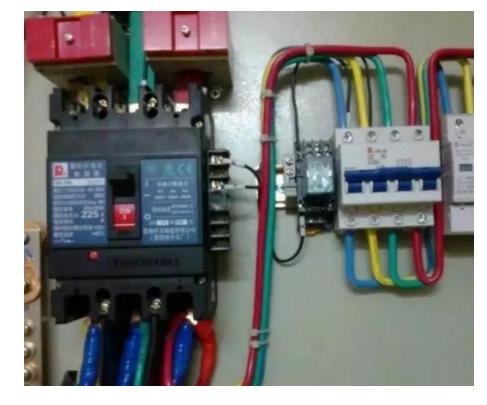

安裝方法及注意事項：配電柜或低壓總開關柜內，并聯在電源進線外，作為電源的第一級保護。

電源連接導線用不小于16mm2的多股銅線，接地線用不小于25mm2的多股銅線。連接線應盡量的短、直、粗，接地電阻：R≤4Ω。

模塊結構防雷器前端應串聯合適的熔斷器或空開。

安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

安裝完畢后將模塊插入到位，檢查工作是否正常。

當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生故障，應及時更換。

防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

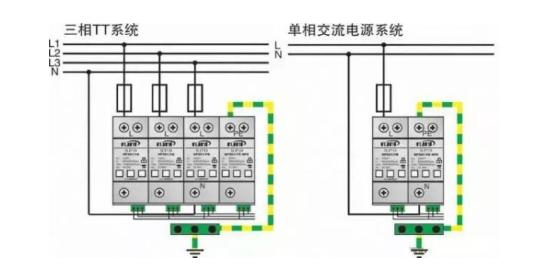

浪涌保護器接線方式：
