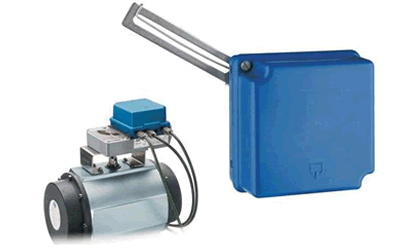

ECKARDT 氣動閥門定位器工作原理圖文詳解

分類：技術中心 4637人瀏覽 2018-07-06

氣動閥門定位器是氣動調節閥的重要附件和配件之一。起閥門定位作用。氣動閥門定位器與氣動執行機構共同構成自控單元和各種調節閥連接經過調試安裝后，組合成氣動調節閥。

用于各種工業自動化過程控制領域當中。

eckardt 氣動閥門定位器工作原理

氣動閥門定位器是按力平衡原理設計工作的，其工作原理方框見上圖所示，它是按力平衡原理設計和工作的。如圖所示當通進波紋管的信號壓力增加時，使杠桿2繞支點轉動，檔板靠近噴嘴，噴嘴背壓經放大器放大后，送進薄膜執行機構氣室，使閥桿向下移動，并帶動反饋桿(擺桿)繞支點轉動，連接在同一軸上的反饋凸輪(偏心凸輪)也隨著作逆時針?lè)较蜣D(zhuǎn)動，通過滾輪使杠桿1繞支點轉動，并將反饋彈簧拉伸、彈簧對杠桿2的拉力與信號壓力作用在波紋管上的力達到力矩平衡時儀表達到平衡狀態。此時，一定的信號壓力就與一定的閥門位置相對應。以上作用方式為正作用，若要改變作用方式，只要將凸輪翻轉，A向變成B向等，即可。所謂正作用定位器，就是信號壓力增加，輸出壓力亦增加;所謂反作用定位器，就是信號壓力增加，輸出壓力則減少。一臺正作用執行機構只要裝上反作用定位器，就能實現反作用執行機構的動作;相反，一臺反作用執行機構只要裝上反作用定位器，就能實現正作用執行機構的動作。
