直流無刷電機與永磁同步電機區的區別

分類：技術中心 1856人瀏覽 2018-07-25

無刷直流電機通常情況下轉子磁極采用瓦型磁鋼，經過磁路設計，可以獲得梯形波的氣隙磁密，定子繞組多采用集中整距繞組，因此感應反電動勢也是梯形波的。無刷直流電機的控制需要位置信息反饋，必須有位置傳感器或是采用無位置傳感器估計技術，構成自控式的調速系統?？刂茣r各相電流也盡量控制成方波，逆變器輸出電壓按照有刷直流電機PWM的方法進行控制即可。本質上，無刷直流電機也是一種永磁同步電動機，調速實際也屬于變壓變頻調速范疇。

通常說的交流永磁同步伺服電機具有定子三相分布繞組和永磁轉子，在磁路結構和繞組分布上保證感應電動勢波形為正弦，外加的定子電壓和電流也應為正弦波，一般靠交流變壓變頻器提供。永磁同步電機控制系統常采用自控式，也需要位置反饋信息，可以采用矢量控制（磁場定向控制）或直接轉矩控制的先進控制方式。

兩者區別可以認為是方波和正弦波控制導致的設計理念不同。最后明確一個概念，無刷直流電機的所謂“直流變頻”實質上是通過逆變器進行的交流變頻，從電機理論上講，無刷直流電機與交流永磁同步伺服電機相似，應該歸類為交流永磁同步伺服電機；但習慣上被歸類為直流電機，因為從其控制和驅動電源以及控制對象的角度看，稱之為“無刷直流電機”也算是合適的。

無刷直流電機通常情況下轉子磁極采用瓦型磁鋼，經過磁路設計，可以獲得梯形波的氣隙磁密，定子繞組多采用集中整距繞組，因此感應反電動勢也是梯形波的。無刷直流電機的控制需要位置信息反饋，必須有位置傳感器或是采用無位置傳感器估計技術，構成自控式的調速系統?？刂茣r各相電流也盡量控制成方波，

逆變器輸出電壓按照有刷直流電機PWM的方法進行控制即可。

本質上，無刷直流電動機也是一種永磁同步電動機，調速實際也屬于變壓變頻調速范疇。

通常說的永磁同步電動機具有定子三相分布繞組和永磁轉子，在磁路結構和繞組分布上保證感應電動勢波形為正弦，外加的定子電壓和電流也應為正弦波，一般靠交流變壓變頻器提供。永磁同步電機控制系統常采用自控式，也需要位置反饋信息，可以采用矢量控制（磁場定向控制）或直接轉矩控制的先進控制策略。

兩者區別可以認為是方波和正弦波控制導致的設計理念不同。

最后糾正一個概念，“直流變頻”實際上是交流變頻，只不過控制對象通常稱之為“無刷直流電機”。

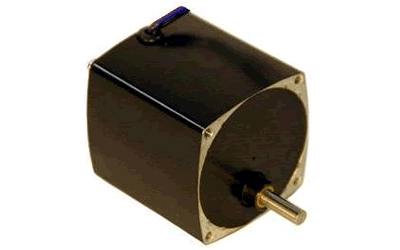

美國 HURST 交流永磁同步電機

僅對電機結構而言，二者確實相差不大，小編認為二者的區別主要在于：

1 概念上的區別。無刷直流電機指的是一個系統，準確地說應該叫“無刷直流電機系統”，它強調的是電機和控制器的一體化設計，是一個整體，相互的依存度非常高，電機和控制器不能獨立地存在并獨立工作，考核的也是他們整體的技術性能。而交流永磁同步電機指的是一臺電機，強調的是電機本身就是一臺獨立的設備，它可以離開控制器或變頻器而獨立地存在獨立地工作。

2 從設計和性能角度上看，“無刷直流電機系統”設計時主要考慮將普通的機械換向變?yōu)殡娮訐Q向后如何還能保持機械換向電機的優點，考核的重點也是系統的直流電機特性，如調速特性等；而交流永磁同步電機設計主要著重電機本身的性能，特別是交流電機的性能，如電壓的波形、電機的功率因數、效率功角特性等。

3 從反電勢波形看，無刷直流電機多為方波，而交流永磁同步電機反電勢波形多為正弦波。

4 從控制角度看，無刷直流電機系統基本不用什么算法，只是依據轉子位置考慮給那個繞組通電流即可，而交流永磁同步電機如果需要變頻調速則需要一定的算法，需要考慮電樞電流的無功和有功等。
