mobrey(莫伯雷)MSP422超聲波液位變送器介紹

分類：產品推薦 4541人瀏覽 2018-07-26

Mobrey液位變送器 MSP422超聲波液位變送器
2 線制 24Vdc 回路供電型
MSP422 超聲波液位變送器是莫伯蕾公司開發生產的一種經久耐用，運行可靠的液位測量?jī)x表，它是針對許多行業液位測量的需要而專門設計的，
具有 4-20mA 模擬量輸出的液位變送器。由于采用了精密的電子線路技術，MSP422 具有極高的可靠性和精確性，與其他同性能的液位變送器相比，其價格性能比明顯優于其他產品。
特點：

消除了接觸式測量液位的所有問題
安裝簡單而且經濟
調試和操作非常簡單
假信號辨識、排除
投入使用后維護量極小

mobrey

由于液位變送器帶有 2"安裝螺紋，所以安裝時可以直接將液位變送器安裝在槽罐上或者安裝支架上，安裝位置要垂直于液面上方。在液位變送器內部還設有一個 4 位 LCD 顯示窗口，這樣在調試時可以方便地看到所進行的調試結果，使調試更加方便。
原理：
測量液位時，液位變送器的下端面向液面發射超聲波脈沖，并接受由液面反射回來的超聲波脈沖，液位變送器中的微處理器根據發射脈沖和反射脈
沖之間的時間計算出液面與液位變送器之間的高度，并且發出與深度成比例的 4-20mA 輸出信號，同時在液位變送器上的 LCD 顯示窗顯示出液位的高度。
基本性能：

2 線制 24VDC 回路供電
8 米量程
可測量液面深度和液位變送器距液面的距離
安裝，調校簡便易行
內置 4 位 LCD 顯示
自動溫度補償

應用：
測量濾池水位：
在水處理工藝中，用于測量濾池的水位。由于水流經沙層進行過濾，水中的懸浮顆粒會停留在沙層中，沙層上面水位的高低直接影響過濾的效果、反沖洗的效果和整個水處理工藝，因此必須很好地測量和控制濾池的水位。
測量?jī)?chǔ)液罐液位：
在許多生產工藝中，要求各工藝段都要有穩定的液體流，同時產品生產出來以后，往往要求有合適的儲液池或者儲液罐。在這些應用場點，MSP422 可以用來測量?jī)?chǔ)液池或儲液罐的液位，由于液位變送器檢測部分采用 PVDE 材料，而且是無接觸測量，因此MSP422 可以廣泛地用于測量化工產品，包括各種酸堿溶液。
測量廢液和污水：
隨著環保要求的日益增強，對廢液和廢水的排放要求也越來越嚴格。在廢液和污水處理工藝中有許多環節需要進行液位測量，由于 MSP422 安裝簡單，回路供電，不需要另外的電源，而且是無接觸測量，因些得到廣泛應用。典型應用是使用 MSP422 來防止溢流。
測量水庫或水池液位：
在城市供水行業中，因?yàn)橐獣r(shí)刻掌握水源的水量情況，這就要求對水庫或水池水位進行測量。由于 MSP422 安裝簡單，維護量小，適合于室外各種環境，而且測量穩定可靠，因此得到大量應用。

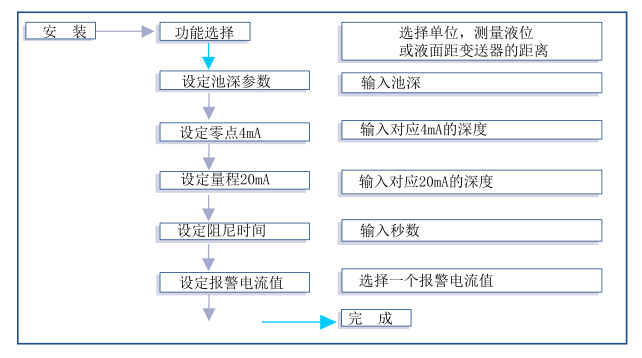

MSP422 的編程
由于充分考慮到生產中時間的寶貴，MSP422 的編程設計非常簡單，操作人員只要通過三個按鍵滾動菜單選項就可以在五分鐘內完成設定。

mobrey安裝說明

考慮到實際檢測過程中，池中也許有其他設施妨礙測量，比如扶梯或者水泵會反射超聲波信號，因此在 MSP422 設計中加入了假信號辨識功能，如果有假信號存在，用戶可以在設定時在程序中輸入“Lrn”，這樣在液位變送器進行測量時會忽略該假信號。

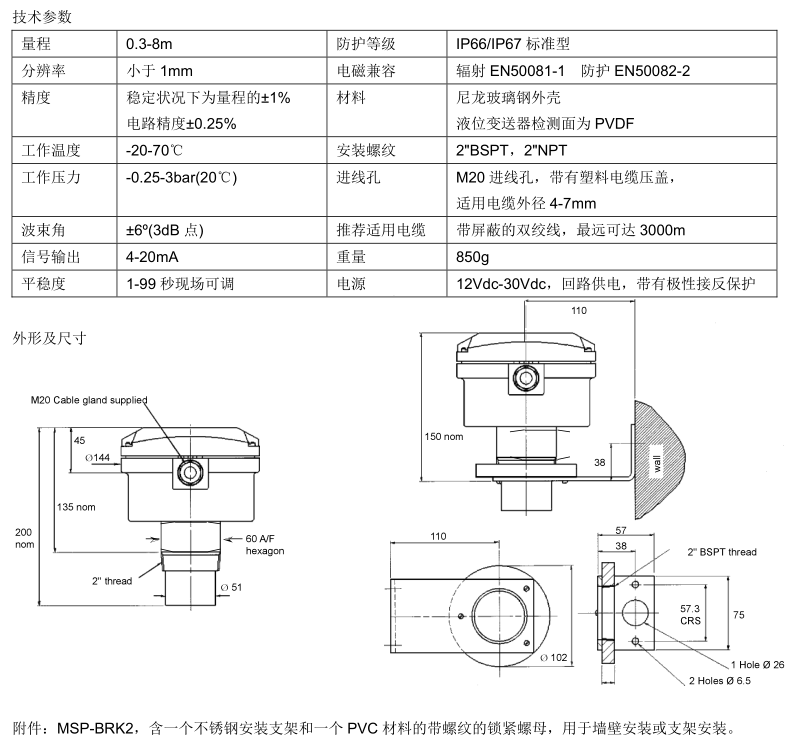

技術參數：

MSP422技術參數
