千分尺又稱螺旋測微器、螺旋測微儀、分厘卡，是比游標卡尺更精密的測量長度的工具，用它測長度可以準確到0.01mm，測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋，當它在固定套管B的螺套中轉動時，將前進或后退，活動套管C和螺桿連成一體，其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量，不足一圈的部分由活動套管周邊的刻線去測量，最終測量結果需要估讀一位小數。
WURTH 室外用千分尺 / 數字
今天小編和大家講一講千分尺的使用技巧。
千分尺測量基礎
首先我們了解一下最常見的游標千分尺。

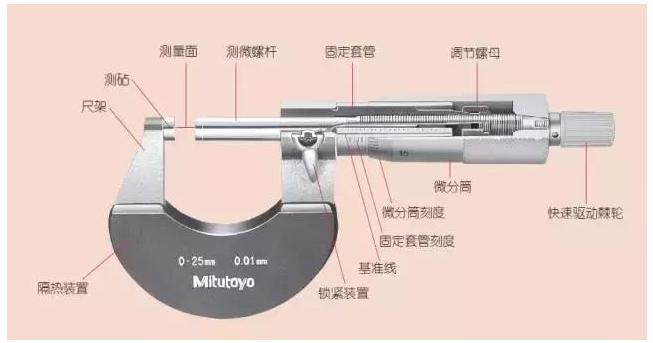

標準機械外徑千分尺
各部位的名稱以及主要部件的名稱如下圖所示：
標準機械千分尺測量原理
心軸轉一圈的距離ｐ（p=0.5mm），被微分筒（刻度）分成50等分，從而得到1個刻度的讀數為0.01mm。

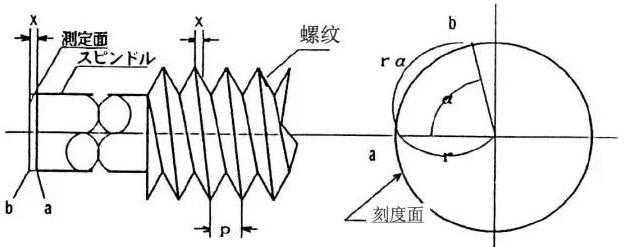

標準機械千分尺的測量原理圖

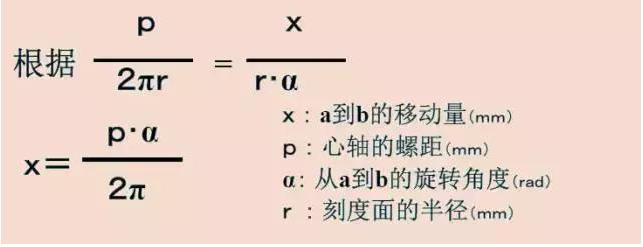

標準機械千分尺的測量原理計算

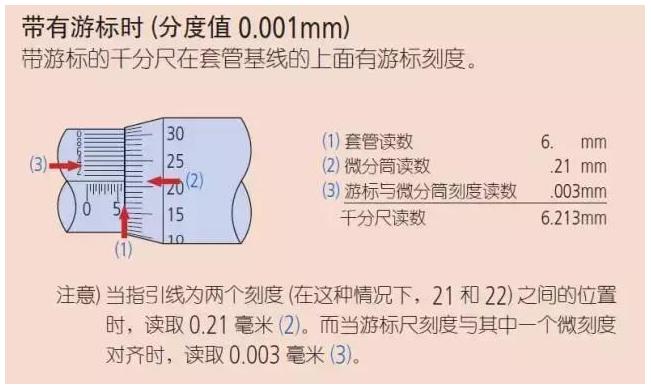

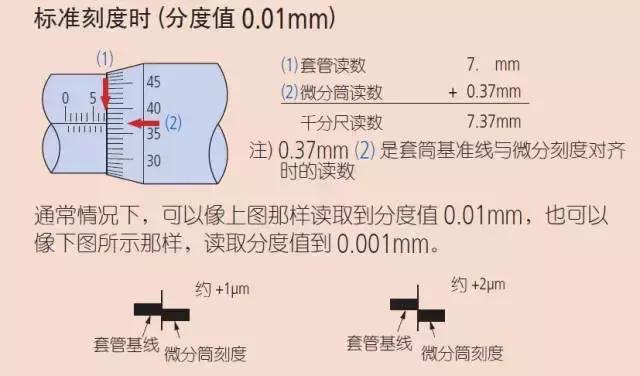

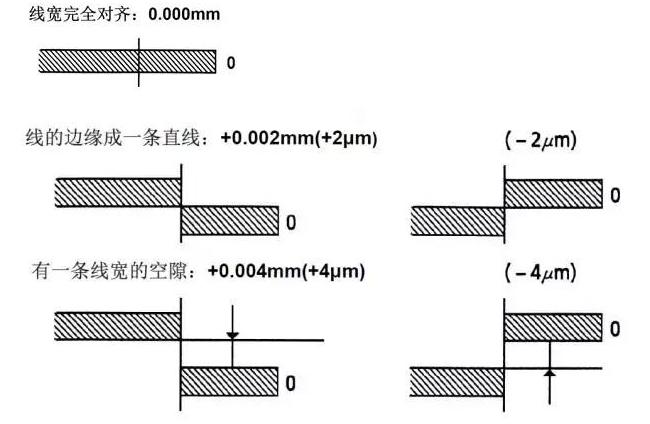

標準機械千分尺刻度的讀法
當基線對正之后，我們可以通過基線的位置來確定尺寸最后一位。

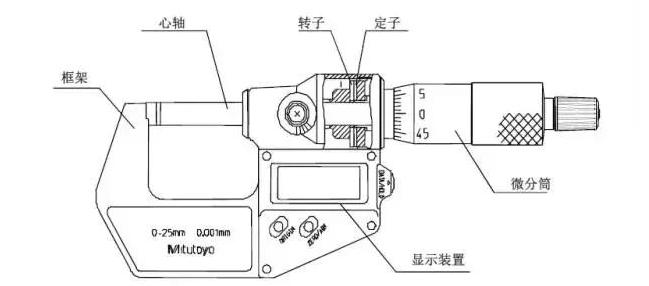

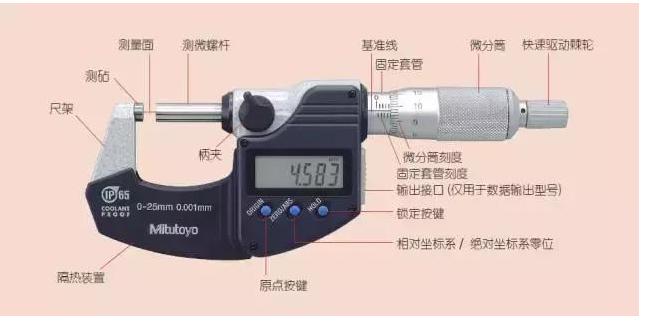

數顯外徑千分尺
基本構造如下圖所示。
數顯外徑千分尺測量原理
分辨率為0.001mm，心軸轉一圈的距離0.5mm 通過傳感器（轉子，定子）分割成500分，0.5mm÷500=0.001mm。
數顯千分尺的測量原理

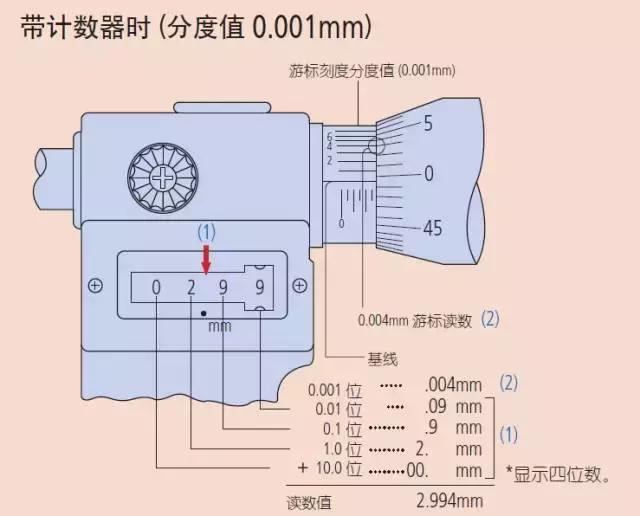

除以上兩種常見的千分尺外，還有一種便是下面這種帶計數器的外徑千分尺。

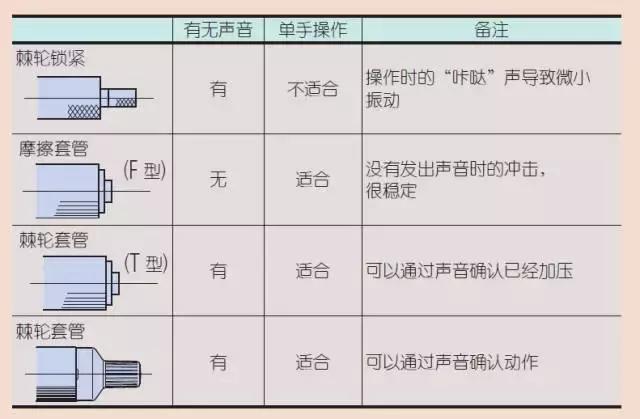

千分尺的測力裝置
千分尺的測力裝置也是非常重要的組成部件之一，合理的使用可以提高千分尺的壽命，提高測量精度。
注：該圖表來自三豐千分尺測力裝置簡介。
千分尺產品使用時的注意事項和千分尺的維護和保養
1. 仔細檢查類型、測量范圍、精度和其他規格，為您的用途選擇合適的型號。
2. 測量前，千分尺和工件放置在室溫下足夠長的時間，使其溫度均衡。
