行星減速機的工作原理及安裝保養方法

分類：技術中心 1513人瀏覽 2019-03-01

標簽：行星減速機 分享到：

行星減速機是一種用途廣泛的工業產品，可以降低電機的轉速，同時增大輸出轉矩。行星減速機可作為配套部件用于起重、挖掘、運輸、建筑等行業。

行星減速機的工作原理

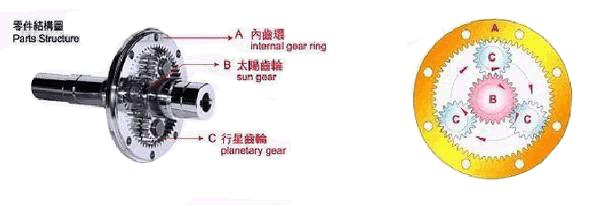

由一個內齒環(A)緊密結合於齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪(B)，介於兩者之間有一組由三顆齒輪等分組合於托盤上之行星齒輪組(C)該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游於期間；行星減速機當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，游星之旋轉帶動連結於托盤之出力軸輸出動力。

正確的安裝，使用和維護減速機，是保證機械設備正常運行的重要環節。因此，在安裝行星減速機時，請務必嚴格按照下面的安裝使用相關事項，認真地裝配和使用。

第一步

安裝前確認電機和減速機是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，這里是電機的定位凸臺、輸入軸與減速機凹槽等尺寸及配合公差。

第二步

旋下減速機法蘭外側防塵孔上的螺釘，調整PCS系統夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。之后，取走電機軸鍵。

第三步

將電機與減速機自然連接。連接時必須保證減速機輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行。如同心度不一致，會導致電機軸折斷或減速機齒輪磨損。

另外，在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。一定要將安裝螺栓旋緊之后再旋緊緊力螺栓。安裝前，將電機輸入軸、定位凸臺及減速機連接部位的防銹油用汽油或鋅鈉水擦拭凈。其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損。

在電機與減速機連接前，應先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓最后逐個旋緊四個安裝螺栓。最后，旋緊緊力螺栓。所有緊力螺栓均需用力矩板手按標明的固定扭力矩?cái)?shù)據進行固定和檢查。

減速機與機械設備間的正確安裝類同減速機與驅動電機間的正確安裝。關鍵是要必須保證減速機輸出軸與所驅動部分軸同心度一致。

潤滑保養

在行星減速機中裝入建議的型號和數值的潤滑脂。行星減速機采用潤滑油潤滑。對于豎直安裝的行星減速機，鑒于潤滑油可能不能保證最上面的軸承的可靠潤滑，因此采用另外的潤滑措施。

在運行以前，在行星減速機中注入適量的潤滑油，潤滑油的粘性根據以下列表選擇。行星減速機通常裝備有注油孔和放油塞。因而在訂購行星減速機的時候必須指定安裝位置。
