中間繼電器可以接自鎖電路嗎？它和接觸器自鎖有何異同？

分類：技術中心 2982人瀏覽 2019-03-05

標簽：中間繼電器分享到：

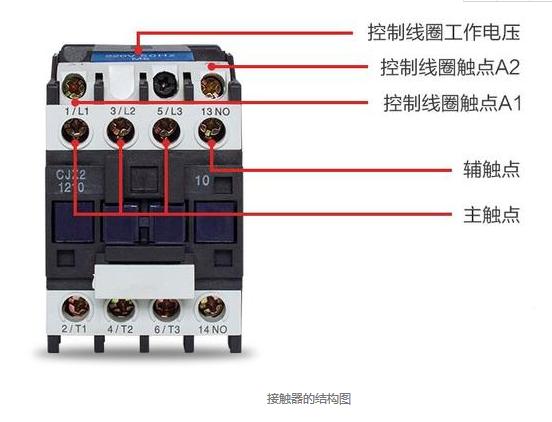

接觸器的自鎖接線是最基礎的接線，德普瑞小編和大家來看一下它和中間繼電器的自鎖有什么異同點。首先我們看一下接觸器的結構，在這里強調一下，不管學習哪種電氣的接線，首先我們要了解它的結構，熟悉了結構才能更加靈活的運用。

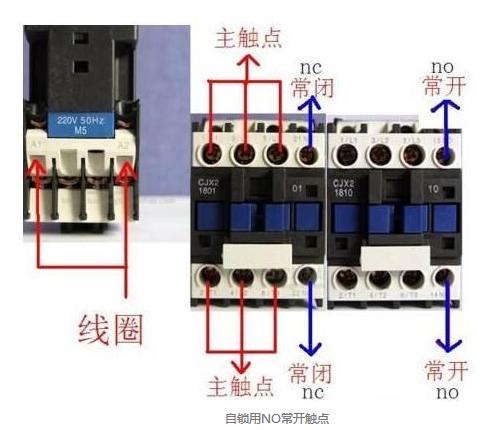

三組主觸點用來接主電路，13和14是輔助常開觸點，我們可以用這組觸點來接自鎖電路。使用的時候注意線圈的電壓一定要與所接電源匹配。

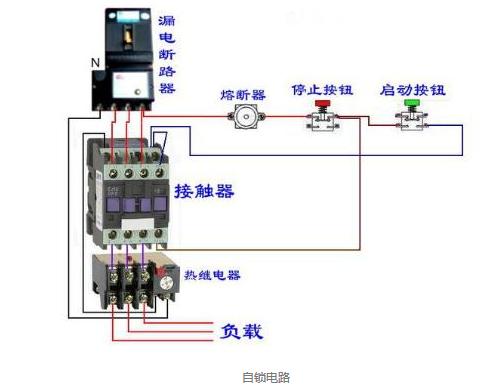

這是一個完整的自鎖電路，按鈕開關用的是自復位開關，加熔斷器是為了防止控制線路中的電流異常燒壞接觸器的線圈。加熱過載繼電器是為了防止主電路電流過大燒壞電機，所以熱繼的電流值一般設置為電機額定電流的1-1.15倍。接下來我們?cè)倏匆幌轮虚g繼電器的自鎖，首先還是看結構。

中間繼電器的結構和接觸器很相似，也有線圈也有常開常閉點，吸合的線圈也分交流和直流。線圈的電壓都以實物為準，我們用中間繼電器接自鎖電路，也是用一組常開觸點。

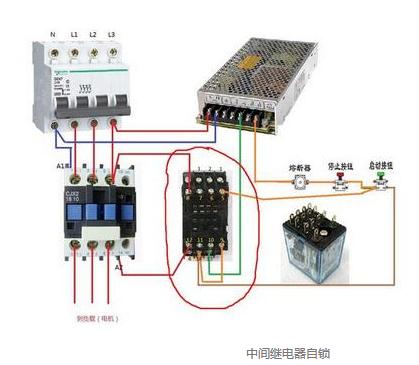

如果中間繼電器的線圈電壓是直流供電，我們要配個電源開關。中間繼電器的觸點比較多，我們也是選一組常開點，從停止按鈕出來的線一端接啟動按鈕一端接中間繼電器的常開點，常開點的出線接中間繼電器線圈的一端。然后其他的常開點可以控制接觸器的線圈，實現弱電控強電?？傮w來說兩種自鎖原理其實是一樣的。
