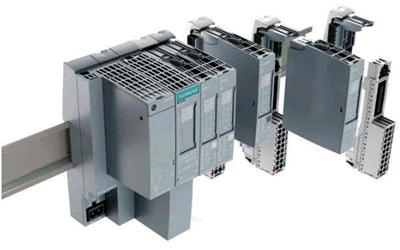

西門子現場總線模塊出現故障的排除方法

分類：技術中心 2963人瀏覽 2019-03-19

標簽：西門子現場總線模塊分享到：

隨著工業技術的不斷升級，技術的應用。總線控制技術也在不斷趨于完善?，F(xiàn)場總線技術在電氣自動控制系統中的頗為重要。然而在生產中由于現場總線的不穩定造成設備故障停機。提升機控制系統也因?yàn)榭偩€網絡的不穩定影響設備正常運行。下面德普瑞小編帶大家了解一下西門子總線控制出現的故障和解決措施。

故障現象：在設備運行中變頻傳動裝置網絡閃斷。

推測原因：現場總線的DP接頭接線松動、DP通訊電纜屏蔽層未接好、強電磁干擾源、高溫、雷電沖擊、引起信號干擾。

處理方法：檢查通訊電纜屏蔽并重新連接屏蔽電纜，嘗試強弱控制線的間隔距離加大。

PLC報及通訊系統故障作為現場總線的核心設備，各主從站的通訊設備出現問題會導致通訊故障。對于主從式結構系統來說，主站卡件及程序故障會引起整個系統崩潰。而某個從站出現故障只影響局部設備通訊停止。從站卡件器件上的故障同樣重要控制程序及時備份，打開硬件配置圖在線監控其狀態，結合CPU硬件診斷信息合理準確找出損壞的器件。

預防措施：

變頻器的電流是現場總線通訊的干擾源之一。變頻器作為高頻噪聲電流發射源和接收器。運行時產生的高頻噪聲電流一定要流回變頻器，因此已經嚴格保護變頻器，隔離動力電纜和信號電纜。為保證產生的高頻噪聲電流沿確定路線返回變頻器，應該使用屏蔽電纜且屏蔽層要保證良好與傳動裝置和傳動設備連接穩固，變頻器通過接地線與接地體連接。這樣屏蔽層就會成為高頻噪聲電流的返回線路。同時保護變頻器設備，也保護現場總線通訊。

大家都知道，一個CAN網絡中不同節點發出的報文的ID也應是不同的，否則當ID沖突的兩個節點同時上傳數據時會產生錯誤。但是我們時常會發現某些CAN接口的傳感器或者控制器的報文ID是固定的，不具備硬件地址區分。那么如何在同一個CAN網絡中使用多個同樣的電機控制器既可以防止ID沖突又可以識別硬件地址呢?

針對這一問題，可以將致遠電子的CAN網橋CANbridge+加裝在各個設備與總線之間，利用其ID映射功能，將每臺設備的功能ID映射為一個帶地址字段的新ID。這樣既可以防止設備上傳的報文產生ID沖突錯誤，又可以通過添加的地址字段區分不同的設備。

總結

工業生產環境的高溫、潮濕、腐蝕性氣體的存在，要求耐腐蝕、防水和防塵?，F(xiàn)場總線使自控設備與系統步入信息網路的行業，為其預留開闊的區域，一堆雙絞線上可接掛很多控制設備，避免和變頻器產生沖突，便于節省安裝費用，節省維護成本提高系統的可靠性，為用戶提供了更為靈活的系統集成主動權。

更多西門子產品：http://ebpc.cn/brand/SIEMENS
