液壓千斤頂動態原理圖，感受液壓的魅力！

分類：技術中心 2770人瀏覽 2019-05-28

標簽：液壓千斤頂分享到：

液壓是一種非常重要的傳動方式，液壓傳動的工作介質為液體，利用液體產生的壓能來傳遞動力。一個完整的液壓系統由五個部分組成，即能源裝置、執行裝置、控制調節裝置、輔助裝置、液體介質。液壓系統的執行元件（液壓缸和液壓馬達）的作用是將液體的壓力能轉換為機械能，從而獲得需要的直線往復運動或回轉運動。

下面德普瑞小編就利用液壓千斤頂和大家一起感受一下液壓的魅力！

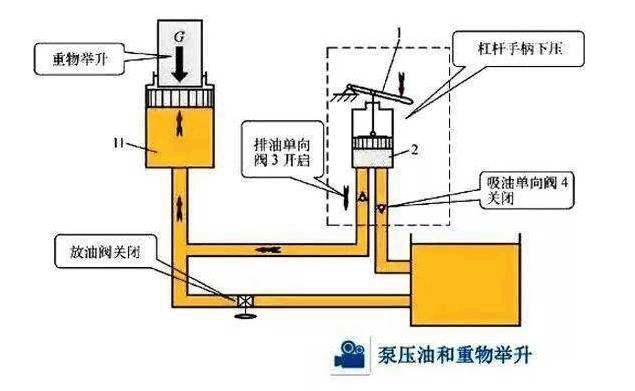

上圖就是液壓千斤頂?shù)膭?dòng)態原理，液壓千斤頂有外殼、大活塞、小活塞、扳手、油箱等部件組成。工作原理是扳手往上走帶動小活塞向上，油箱里的油通過油管和單向閥門被吸進小活塞下部，扳手往下壓時帶動小活塞向下，油箱與小活塞下部油路被單向閥門堵上，小活塞下部的油通過內部油路和單向閥門被壓進大活塞下部，因杠桿作用小活塞下部壓力增大數十倍，大活塞面積又是小活塞面積的數十倍，由手動產生的油壓被擠進大活塞，由帕斯卡原理知大小活塞面積比與壓力比相同。

這樣一來，手上的力通過扳手到小活塞上增大了十多倍(暫按15倍)，小活塞到大活塞力有增大十多倍(暫按15倍)，到大活塞（頂車時伸出的活動部分）力量=15X15=225倍的力量了，假若手上用每20公斤力，就可以產生20X225=4500公斤（4.5噸）的力量。工作原理就是如此。當用完后，有一個平時關閉的閥門手動打開，油就靠汽車重量將油擠回油箱。

杠桿手柄向上提，小活塞吸油。
