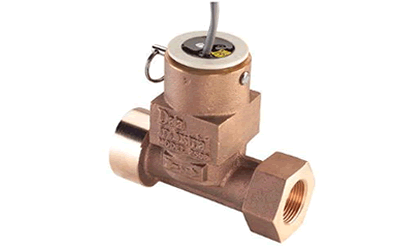

流量傳感器是測量單位時間內流經管道某截面的流體體積或質量的傳感器。流量傳感器應用廣泛,是工業和日常生活中最常見的一種傳感器。流量傳感器按測量物理量可分為體積流量和質量流量。按測量介質分為氣體流量傳感器和液體流量傳感器。
流量傳感器選型時,主要要考慮以下幾點:
1.流體特性
流體類型流體分為液體、氣體、蒸汽。有些傳感器(如電磁式)不能測氣體;插入熱式則不能測液體。
溫度、壓力、密度它們是選擇傳感器提供的重要參數,特別是在工況下的參數,對于氣體流量還應了解其體積流量是工作狀態,還是標準狀態。
粘性液體粘性相差較大會影響選型,如粘性大的液體宜用容積式流量傳感器,而不宜選用渦輪、浮子、渦街等流量傳感器。
腐蝕、結垢、臟污對于這類流體,不宜選用有轉動件及有檢測件的傳感器。即使對于超聲、電磁式流量傳感器,也會因腐蝕管道帶來誤差。如口徑50MM,結垢0.5~1MM,將帶來0.5~1%的誤差。
特殊參數某些流體參數會影響傳感器的工作,如壓縮性系數影響差壓式;比熱及熱傳導系數影響熱式;電導率影響電磁;聲速影響超聲。
單相、多相相是指在一個系統中具有相同的物理、化學性質的物質,不同的相有較明顯的界面,通常工業中大多為單相,隨著工業的發展出現了多相流(氣固、氣液、液固或氣固液)等的流量測量問題。
2.流動的狀態
與許多物理參數(如壓力、溫度、物位、成分)不同的是,流量必須以流體流動為前提,沒有流動就不存在流量。
滿管、非滿管一般流體均應充滿管道,但當液體流量較小,管道又處于水平時,則可能出現非滿管流動,已有非滿管流量傳感器。
3.技術參數
總量、流量總量(單位為M3或KG),多用于貿易核算,準確度居于首位。流量(瞬時量單位為M3/H,KG/H),多用于流程工業,是控制系統的信息源頭,重復性是首位。
連續,開關一般流量傳感器的輸出為連續量,而開關量可用于簡單的二位式控制或設備保護,要求可靠性良好。
準確度準確度不僅取決傳感器本身,還取決于校驗系統,是外加特性。要說明在什么流量范圍內的準確度,如果用于控制系統,還應考慮與整個系統準確度相匹配。注意:廠家注明的誤差是%FS(上限);還是%RD(測值)。
重復性重復性是指環境條件介質參數不變時,對某一流量值多次測量的一致性,是傳感器本身的特征。在流程工業控制系統中,重復性往往比準確度還重要。不少廠家把重復性誤導為準確度,準確度應包括重復性與標定裝置的流量不確定度。
量程比在一定準確度范圍內,最大與最小流量之比。差壓式流量傳感器,從傳感器本身可以有較大量程比,但受二次表制約,一般只有3:1。
壓力損失流量傳感器(除電磁、超聲)都有檢測件(如孔板、渦輪等),以及強制改變流向(如彎頭、科氏)都將產生不可恢復壓力損失,它將額外增加輸送的動力,才能維持正常運,有些數額很大,在提倡節能的今天應引起重視。
輸出信號一般為標準的模擬信號(0~10V,4~20MA等)已不能適應系統發展要求。通訊要求數字信號,ROSEMOUNT推出了HART協議,RS232/RS485轉換器,RS232限于2KM以內,RS485可達10KM。
響應時間輸出信號隨流量參數變化反應的時間,對控制系統來說,越短越好;對脈動流,則希望有較慢的輸出響應。
流量傳感器分類
按結構類型可分為沖擊板式流量傳感器、差壓式流量傳感器、分流旋翼式流量傳感器、渦輪式流量傳感器等。
①差壓式流量傳感器是利用伯努利定律制作而成的,被測流量由節流變送器輸送到壓力傳輸通道,再到壓力差傳感器直到信號輸出。
②渦輪式流量傳感器
渦輪式流量傳感器是通過測量渦輪轉速來讀出流度,進而轉化成流量。渦輪流量傳感器是一種精密流量測量儀表,與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。
③電磁式流量傳感器是基于電磁感應原理做成的,所以不能用于磁性流體的場合。以上幾種流量傳感器都是速度式傳感器。
④流體振動式流量傳感器有渦街流量傳感器和旋進式流量傳感器兩種類型。這是種新型的流量傳感器,在將來很有發展前途。
⑤轉子式流量傳感器是種面積流量傳感器,它有轉子和錐形管所組成,轉子的高度就是流量讀數。往復活塞式流量傳感器象一個容器,可以測量累計的流量。它幾乎不受流體性質的影響而且精度很高。
⑥旋轉式活塞流量傳感器是在有壓力差的情況下致使活塞運動,活塞的速度跟流量成正比,然后通過轉化測量總流量。
⑦沖擊板式流量傳感器可以測量固定流量,它由沖擊板和流量儀所組成,一般所測物體的單個重量不超過沖擊板重量的百分之五。
⑧分流旋翼式流量傳感器主要用于測量氣體流量,它具有體積小、重量輕、水平垂直都可安裝的直接安裝的有點。
⑨熱動式流量傳感器是通過測量溫度變化來測量流量的傳感器,它先把流體加熱,這樣流動過程中會產生溫差,加熱物體也會產生溫度變化,這種溫度變化速度可以轉化成流速。
