液位傳感器產品分類及選型指南

分類：技術中心 1835人瀏覽 2019-06-10

標簽：液位傳感器分享到：

分為兩類：一類為接觸式，包括單法蘭靜壓/雙法蘭差壓液位變送器、浮球式液位變送器、磁性液位變送器、投入式液位變送器、電動內浮球液位變送器、電動浮筒液位變送器、電容式液位變送器、磁致伸縮液位變送器、伺服液位變送器等。第二類為非接觸式，分為超聲波液位變送器、雷達液位變送器等。

1、接觸式液位傳感器

（1）浮筒式液位傳感器

浮筒式液位變送器是將磁性浮球改為浮筒，液位傳感器是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的，它在工作時可以通過現場按鍵來進行常規的設定操作。

（2）浮球式液位傳感器

浮球式液位傳感器主要是通過浮球的上下升降來檢測液面的變化，其為機械式檢測，檢測精度容易受浮力影響，重復精度差，不同液體需要重新校準。不適用于粘稠性或者含雜質液體，容易造成浮球堵塞，同時，不符合食品衛生行業的應用要求。

浮球式液位傳感器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿測量導管上下移動，導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出。

（3）靜壓式液位傳感器

該變送器利用液體靜壓力的測量原理工作，它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，最后以4～20mA或0～10mA電流方式輸出。

（4）電容式液位傳感器

電容式測量主要通過檢測由于液面或者散料高度變化而導致的電容值變化來測量料位高度。其具有多種類型，有可輸出模擬量的電容式液位計，液位電容式接近開關，電容式接近開關可以安裝于容器側面進行非接觸檢測。當選擇必須注意，電容傳感器容易受到不同的容器材質和溶液屬性影響。

2、非接觸式液位傳感器

（1）超聲波液位傳感器

由于其原理為通過檢測超聲波發送與反射的時間差來計算液位高度，故容易受到超聲波傳播的能量損耗影響。其亦具備安裝容易、靈活性高等特點，通?？砂惭b于高處進行非接觸式測量。但當使用于含蒸汽、粉層等環境時，檢測距離將會明顯縮短，不建議使用在吸波環境，如泡沫等。

（2）雷達液位傳感器

雷達液位傳感器一般絕對誤差在2mm左右，測量范圍一般是0.5m-20m，由于其非接觸的測量原理相對磁尺來說對背測介質范圍就比較廣，液體，固體（物位）都可以。缺點主要是精度不夠高，在短量程方面有暗區，由于電磁波不能受到干擾，安裝時應避免障礙物，同時也應避免溫度等因數對電磁波的影響。另外在界面方面，特別是密度相差不是很大界面方面，遠遠不如磁尺方便準確。

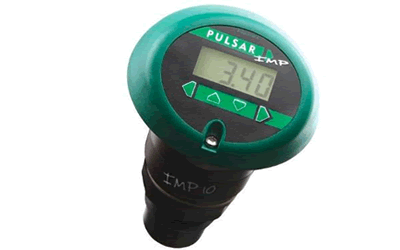

超聲波液位傳感器

液位傳感器選型指南

1、根據測量對象與測量環境確定液位傳感器的類型

要進行一個具體的測量工作，首先要考慮液位傳感器采用何種原理的傳感器，這需要分析多方面的因素之后才能確定。因為，即使測量同一物理量，也有多種原理的傳感器可供選用，那一種原理的傳感器更為合適，則需要根據被測量的特點和傳感器的使用條件考慮。被測液體的屬性和狀態，包括狀態、顏色、腐蝕性、粘稠度、是否含雜質，是否需要符合食品衛生認證？被測位置對傳感器的體積要求，測量方式為接觸式或非接觸式等。

例如：普通液位計難于測量腐蝕性、高粘性、易燃性、易揮發性及有毒性的液體的液位，這時可以考慮非接觸式的超聲波液位傳感器。對于粘稠、易凝、易結晶的介質，宜選用內浮筒式液位傳感器，也可選用帶蒸汽夾套式的外浮筒式液位計。

2、靈敏度的選擇

通常，在液位傳感器的線性范圍內，希望傳感器的靈敏度越高越好，因為只有靈敏度高時，與被測量變化對應的輸出信號才比較大有利于信號處理，但要注意的是，傳感器的靈敏度高，與被測量無關的外界噪聲也容易混入，也會被放大系統放大，影響測量精度，因此要求傳感器本身具有很高的信躁比，盡量減少從外界引入的廠憂信號，傳感器的靈敏度是有方向性的，當被測量是單向量，而且對其方向性要求較高，則應選擇其它方向靈敏度小的傳感器，如果被測量是多維向量，則要求傳感器的交叉靈敏度越小越好。

3、頻率響應特性

液位傳感器的頻率響應特性決定了被測量的頻率范圍，必須在允許頻率范圍內保持不失真的測量條件，實際上傳感器的響應總有一定的延遲，希望延遲越短越好，傳感器的頻率響應高，可測的信號頻率范圍就寬，而由于受到結構特性的影響，機械系統的慣性較大，因有頻率低的傳感器可測信號的頻率較低，在動態測量中，應根據信號的特點(穩態、隨機等)響應特性，以免產生過火的誤差。

4、最后再考察不同品牌產品的性價比、售后等因素。
