液位傳感器的分類及工作原理

分類：技術中心 1622人瀏覽 2021-03-10

液位傳感器（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器。靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。

液位傳感器的類型
1、浮筒式液位傳感器
浮筒式液位變送器是將磁性浮球改為浮筒，液位傳感器是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的，它在工作時可以通過現場按鍵來進行常規的設定操作。

2、浮球式液位傳感器

浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿測量導管上下移動，導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出。
液位傳感器為模塊電路，具有耐酸、防潮、防震、防腐蝕等優點，電路內部含有恒流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源并使二次儀表不被損壞。

3、靜壓式液位傳感器

該變送器利用液體靜壓力的測量原理工作，它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，最后以4～20mA或0～10mA電流方式輸出。

液位傳感器的工作原理
用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓強公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓強
ρ：被測液體密度
g ：當?shù)刂亓铀俣?/span>
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，
使傳感器測得壓力為：ρ .g.H ，顯然，通過測取壓強 P ，可以得到液位深度。
功能特點：
◆穩定性好，滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.1%FS ，在整個允許工作溫度范圍內低于 0.3%FS 。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數：
工藝：擴散硅陶瓷電容藍寶石電容任選。分體式一體式可選，量程：0---0.5---200米，輸出: 4---20mA (2線制)供電: 7.5---36VDC 推薦24VDCCBM-2100/CBM-2700投入式靜壓液位計可靠防腐并帶有陶瓷測量單元的探頭，用于凈水、污水及鹽水的物位測量。GY500投入分體式液位變送器采用擴散硅壓阻芯體,316全不銹鋼結構，殼體采用隔離防爆設計,該投入式液位計主要適用于河流、地下水位、水庫、水塔及容器等的液位測量與控制。電路采用信號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）過壓保護，限流保護，抗沖擊，防腐等設計。]主要技術參數：b]測量介質：水油等液體壓力類型：表壓、絕壓（沒有要求默認表壓）]
b]量程: 0～300m中間量程任選綜合精度: 0.1%FS 輸出信號: 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制) 供電電壓: 12～36VDC 介質溫度: -30～60℃環境溫度: -40～85℃零點溫漂移： ≤±0.05%FS℃量程溫度漂移： ≤±0.05%FS℃補償溫度： 0~70℃安全過載： 150%FS極限過載： 200%FS采樣頻率： ≤2ms負載能力：（電流型）250~1425Ω（電壓型）≥2KΩ密封等級: IP68 長期穩定性能: 0.1%FS/年振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS 機械連接(螺紋接口): 投入式(潛入式)]產品尺寸：b]

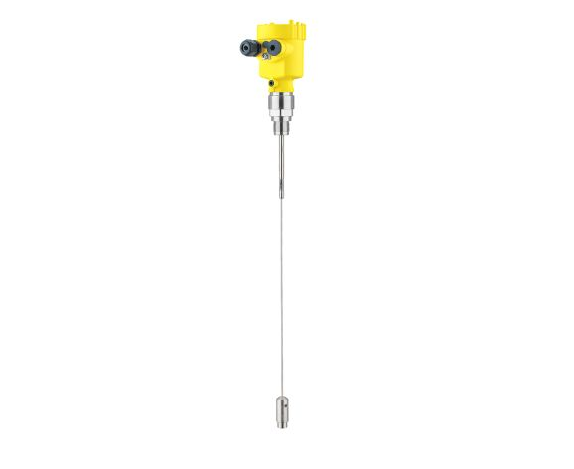

投入分體式液位變送器
⊙選用美國進口的高精度、隔離式敏感組件，性能可靠
⊙表壓或絕壓測量
⊙量程寬：1mH2O～200mH2O
⊙輸出：4～20mA或0～5V
⊙電源電壓：24VDC(12～36VDC)，mV 輸出型為恒流1.5mADC 或恒壓12VDC 供電
⊙精度高，優于0.2%F.S
⊙100%防水防潮，防護等級IP68
⊙完備的電路功能，調校方便
