比例閥:流量控制閥 技術特性：
此閥是2位2通比例節流閥.口2、3和口4、5常閉?？?先導壓力抵抗彈簧力會在口2、3到口4、5方向上形成一個與口1壓力大小成比例的可變節流口。節流口有一定程度的自補償效果。此閥使用雙通道設計?？?、3、4、5結合而形成口2、3和口4、5。一雙口可看成單獨區域來對待。此閥利用切換活塞來保證閥可靠關閉。
這款閥是工廠定值設定的，并不可以現場設定。任何的篡改都將影響產品保修。
位置的開關都是CE認證的。
當安裝該插裝閥時，可使用套筒扳手或者類似的裝置安裝，當遇到位置開關形式的時候，可考慮選用深套筒扳手。
這些閥或許需要通過外部調節邏輯閥提供壓力補償。對并聯回路采用LR*C-XHN，或者對于節流回路采用LP*C-XHN。
這款閥提供一定程度的自我補償，可以用于流量控制。為提高流量控制的精準度，外部的邏輯調節閥可以用來保證大范圍流量和壓力情況下穩定的流量?？蓞⒖几郊有畔⒅械那€。
調節方式可選的保護套，需要單獨訂貨。清查號碼：991-043
1口和4口都應限制在500psi（35bar）以內。
口4的作用力相互直接作用于口1。
精確的壓力補償控制要求通過閥的壓降保持在一個恒定值。
Sun浮動式的結構可以限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象
切換說明：
供應電壓 20-30 VDC
Reverse Polarity Protection Yes
輸出負載 ≤ 400 mA, Duty Ratio 100%
短路保護 Yes, Load Short Unlimited
及時旋轉 ≤ 25 ms
滯環 ≤ .002 in.
運行溫度范圍 -25 to 80 °C
熱量變化 - 0~80 °C ≤ ± 0,1 mm
EMC DIN EN 61000-6-1/2/3/4
Vibration ≥ 50g, 0-500 imPULSes/sec
沖擊 >50 g, 1ms
接頭 M12 X 1 (4) Pin
接頭防護等級 IP65
技術數據：
插孔 T-53AD
系列 3
通流能力 200 L/min.
切換閥所需先導壓力 4 bar
完全打開所需要的先導壓力 20 bar
操作壓力 350 bar
110 SUS (24 cSt)下的泄漏 160 cc/min.@70 bar
Pilot Volume Displacement 1,6 cc
閥頭部安裝六角尺寸 31,8 mm
閥安裝扭矩 203 - 217 Nm
型號重量 1.69 kg.
Seal kit - Cartridge Buna: 990-053-007
Seal kit - Cartridge

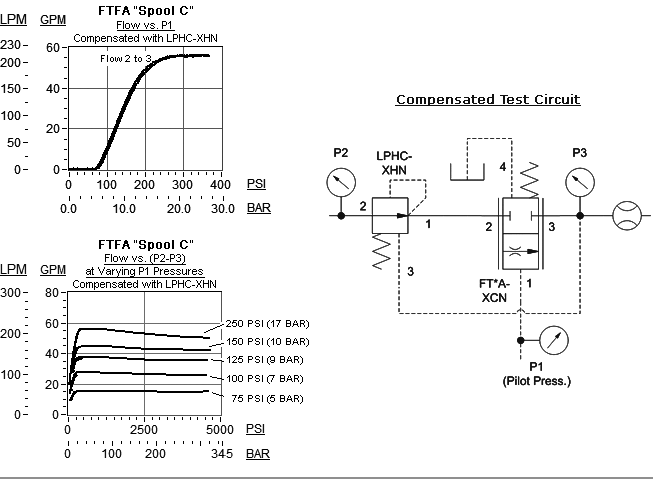

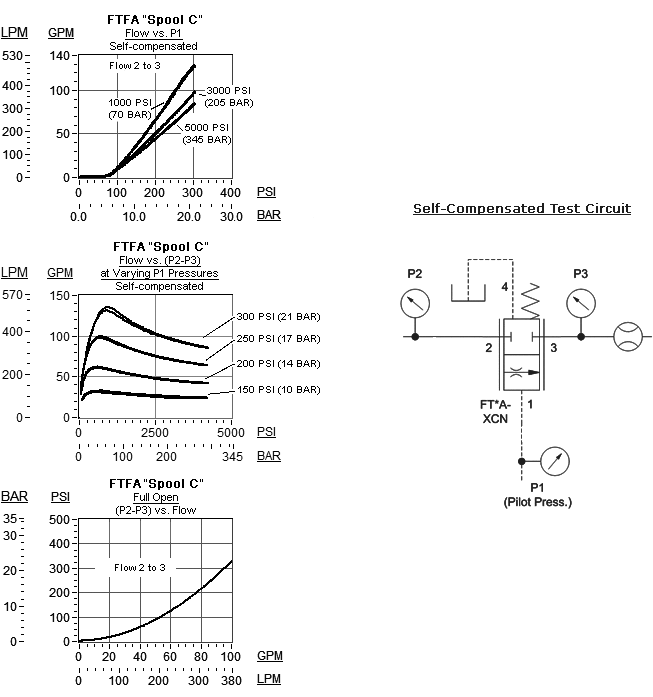

性能曲線：
