良好的抗振性能——Temposonics傳感器的抗沖擊和抗振性能

分類：技術中心 2041人瀏覽 2022-08-22

標簽：Temposonics傳感器分享到：

Temposonics工業傳感器產品經理Olaf Kissing博士詳細解釋了沖擊和振動測試對于在工業應用中使用的位移傳感器的重要性。

工業環境中使用的傳感器經常會在沖擊和振動載荷下使用。為確保傳感器能夠承受此類載荷而不受損壞，需要進行沖擊和振動測試，并在技術數據中注明測試值，比如：150 g/11 ms和30 g/10...2000 Hz等。為理解這些測試值，我們首先了解以下問題：

什么是沖擊？

沖擊是指單一的短時高沖擊載荷。例如，當一個物體從桌子上掉下來撞到地板上時，就會產生這種載荷。物體和地板越堅硬，施加在物體上的沖擊則越大。如果一個物體從75厘米高處跌落到鋪有地毯的地板上，由于地面鋪有地毯且物體在5mm以內減速，則物體所承受的載荷為150g。沖擊載荷是重力加速度g（g = 9.81 m/s2）的倍數。如果一輛汽車以137km/h的速度撞向一堵堅硬的墻壁，并且將碰撞緩沖區壓縮到50cm，那么汽車將承受150g的載荷。人類在承受150g載荷的情況下不可能毫發無損。對于人的肉體而言，15…20g的載荷似乎沒有危險（適用于加速度方向垂直于身體軸線的情況）。

什么是沖擊測試？

在沖擊測試中，測試樣本將受到一定的沖擊，從而確認測試樣本是否能夠經受這種沖擊且未導致?lián)p壞。在測試中，有多種不同的沖擊類型，根據沖擊過程的曲線有所不同，如半正弦、鋸齒、梯形等。最常見的沖擊類型為半正弦沖擊。這種類型的沖擊模擬的是振動部件加速和減速過程中發生的沖擊。除加速度外，沖擊測試還規定了沖擊的脈沖持續時間。下圖1顯示了在相同的加速度和不同的脈沖持續時間條件下的兩個半正弦沖擊。

圖1：150 g/6 ms和150 g/11 ms條件下

的半正弦沖擊比較曲線

R系列V傳感器可以承受脈沖持續時間為11 ms、加速度為150 g的沖擊載荷（圖1中的紅色連續曲線所示）而不會損壞。傳感器也經常會在150 g/6 ms的沖擊下進行測試（圖1中的藍色虛線曲線所示）。當觀察曲線下方的區域時，兩個半正弦沖擊之間的差異變得很明顯。該區域表示加速度脈沖結束時的速度（速度是通過加速度的積分得到的）。相比藍色曲線下方的區域，紅色曲線下方的區域大了11 ms /6ms = 1.83倍。如果比較兩個半正弦沖擊的動能，紅色曲線的能量比藍色曲線的能量高(11 ms/6ms)2 = 1,832 = 3.36倍，原因是能量與速度之間的關系是二次方。（能量E = 0.5m*v2，質量m和速度v）。

什么是振動？

振動（比如搖動樹木以收獲果實）是一種振蕩。如圖2所示，振蕩與振幅和頻率相關。舉例來說，在工業環境下，帶有旋轉元件的機器或輸送帶上會發生振動。這些振動會傳遞到機器上安裝的組件。在振動中，與沖擊情況下相同，載荷的振幅用加速度來表示，加速度為重力加速度g的倍數。

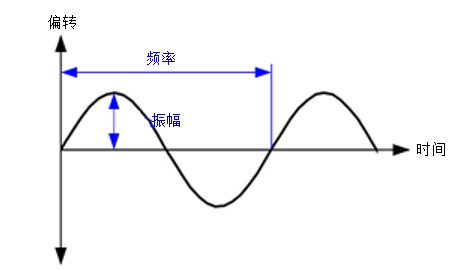

圖2：振蕩的振幅和頻率

什么是振動測試？

在振動測試中，通常在一定的頻段內對測試樣本施加指定的加速度。這個加速度低于沖擊測試中的數值（通常為30g）。對于一個30g的載荷，相當于物體從15cm高處跌落到地毯上，地毯產生5mm的緩沖?；蛘?，汽車以62km/h的速度撞向一堵堅硬的墻壁，撞擊緩沖區被壓縮到50cm。加速度以10...2000 Hz的頻率施加到測試樣本上。頻率范圍大致相當于鋼琴從最低音符到最高音符的范圍（包含88個琴鍵的鋼琴頻率范圍約為27…4000 Hz）。

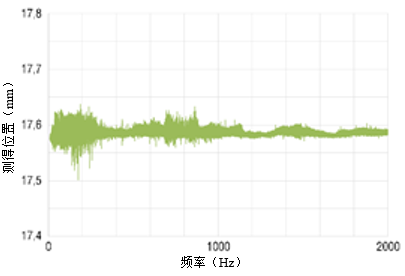

圖3：磁致伸縮傳感器在10…2000 Hz頻率范圍內

在30 g振動下測得的位置

為什么要進行上述測試？

在工業環境中，無論是在運輸過程中還是在機器中使用，都可能發生沖擊和振動。然而，這些載荷不應損壞傳感器——就像搖動一棵樹時，我們希望只有果實掉落，而樹枝不會掉落。沖擊和振動測試將模擬工業環境中的載荷，從而提前發現和修復弱點。作為開發過程的一部分，R系列V傳感器均進行了沖擊和振動測試，以確保傳感器在此類工況下能夠正常工作。

如果在使用時就已確定沖擊和振動的級別，則可以選擇適當?shù)膫鞲衅鳚M足這些要求。如果使用具有高抗沖擊和抗振性的傳感器，則可以最大限度地減少甚至完全消除阻尼措施的需要。即使在意外的沖擊和振動載荷情況下，R系列V傳感器也能夠正常工作，因為其具有優異的抗沖擊和抗振性，能夠有效承受載荷。
