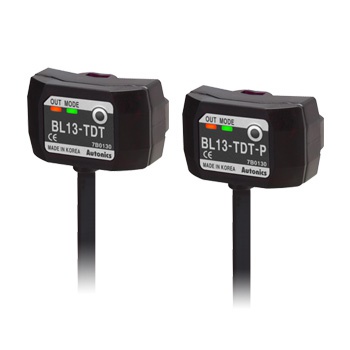

autonics奧托尼克斯 液位檢測傳感器BL 描述

可以透過外徑?6~13Mm，厚度1mm的透明/半透明管子進行液位檢測。通過按鍵選擇Light ON/Dark ON動作模式，通過產品背面的LED指示燈(紅色/綠色)可方便確認產品的動作模式及狀態。此外，實現W23 x H14 x L13mm小尺寸設計，方便在任何環境中有效的安裝。

autonics奧托尼克斯 液位檢測傳感器BL 主要特點

可以透過外徑?6~13mm，厚度1mm的透明/半透明管子進行液位檢測

緊湊尺寸設計: W23 x H14 x L13mm

通過按鍵選擇Light ON/Dark ON動作模式

通過動作模式指示燈(Light ON: 綠色, Dark ON: 指示燈OFF)及動作指示燈(紅色LED), 可方便確認產品的動作模式及狀態

內置電源反接保護電路，輸出短路過電流保護電路

防護等級IP64(IEC規格)

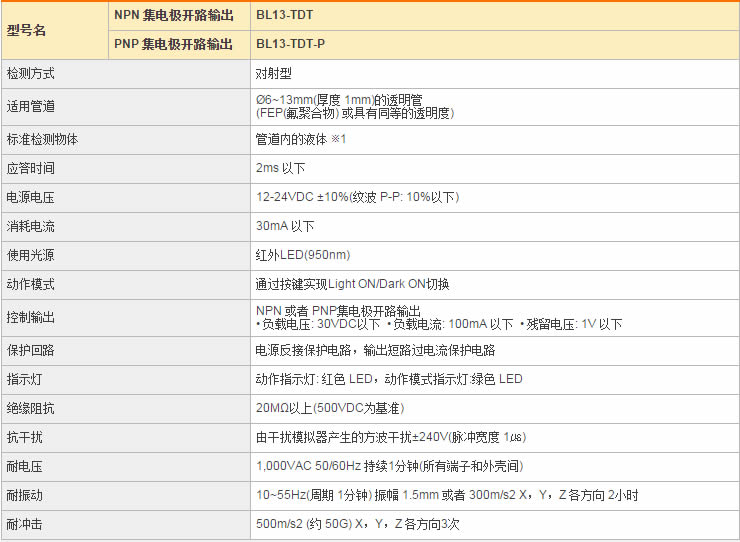

autonics奧托尼克斯 液位檢測傳感器BL 參數

型號名    NPN 集電極開路輸出    BL13-TDT

PNP 集電極開路輸出    BL13-TDT-P

檢測方式    對射型

適用管道    ?6~13mm(厚度 1mm)的透明管

(FEP(氟聚合物) 或具有同等的透明度)

標準檢測物體    管道內的液體 ※1

應答時間    2ms 以下

電源電壓    12-24VDC ±10%(紋波 P-P: 10%以下)

消耗電流    30mA 以下

使用光源    紅外LED(950nm)

動作模式    通過按鍵實現Light ON/Dark ON切換

控制輸出    NPN 或者 PNP集電極開路輸出

? 負載電壓: 30VDC以下  ? 負載電流: 100mA 以下  ? 殘留電壓: 1V 以下

保護回路    電源反接保護電路，輸出短路過電流保護電路

指示燈    動作指示燈: 紅色 LED，動作模式指示燈:綠色 LED

絕緣阻抗    20MΩ以上(500VDC為基準)

抗干擾    由干擾模擬器產生的方波干擾±240V(脈沖寬度 1?)

耐電壓    1,000VAC 50/60Hz 持續1分鐘(所有端子和外殼間)

耐振動    10~55Hz(周期 1分鐘) 振幅 1.5mm 或者 300m/s2 X，Y，Z 各方向 2小時

耐沖擊    500m/s2 (約 50G) X，Y，Z 各方向3次

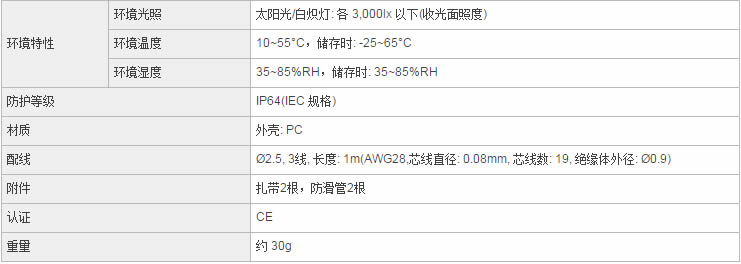

環境特性    環境光照    太陽光/白熾燈: 各 3,000lx 以下(收光面照度)

環境溫度    10~55°C，儲存時: -25~65°C

環境濕度    35~85%RH，儲存時: 35~85%RH

防護等級    IP64(IEC 規格)

材質    外殼: PC

配線    ?2.5, 3線, 長度: 1m(AWG28,芯線直徑: 0.08mm, 芯線數: 19, 絕緣體外徑: ?0.9)

附件    扎帶2根，防滑管2根

認證    CE

重量    約 30g
