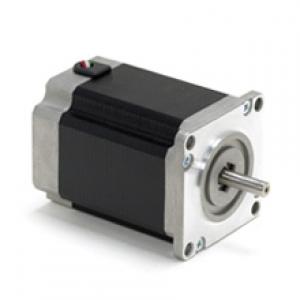

ELECTROCRAFT步進電機 TPP23系列 描述
動力強勁，精準
該款1.8度23規格混合式直流步進電機使用了恒久潤滑滾珠軸承，且為雙向運轉，其保持轉矩可達240 OZ-in，步進角精確度為±3%.
尺寸：NEMA 23，1.8°
保持轉矩：高達240盎司英寸或169牛頓厘米
速度：高達90 RPS
ElectroCraft步進電機 TPP23系列 簡介
這款1.8度尺寸的23混合式直流步進電機全部采用永久潤滑的滾珠軸承封閉。雙向尺寸23具有高達240盎司的保持扭矩，步進角精度為±3％。
ElectroCraft TorquePower?和ElectroCraft TorquePower Plus?步進電機為步進電機的質量，可靠性和耐用性設定了標準。非累積位置精度低至±3％，我們的TorquePower電機的精度只有其性能的可靠性才能匹配。我們的TorquePower電機也是雙向的，完全由永久潤滑的滾珠軸承封閉，可以持續，平穩運行。
ElectroCraft步進電機 TPP23系列 優點
我們的TorquePower Plus系列是我們性能最高，成本最低的步進電機。它們是非常耐用的，適用于運動驅動應用以及需要更多扭矩的特殊操作。
ElectroCraft的TorquePower線是更昂貴的步進電機，其中包括需要密封外殼的應用環境。
ElectroCraft步進電機 TPP23系列 應用
TorquePower電機的典型應用：
- 定制OEM應用（我們的專業）
- 包裝
- 半導體處理和測試
- 天線定位
- 實驗室設備
- 鐵路車輛電動制動系統
- 醫療
- 點膠
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
ElectroCraft 步進電機TPP23系列 參數
| TPP23雙極堆棧大小 | |||
|---|---|---|---|
| 帝國模型 | TPP23-90 | TPP23-150 | TPP23-240 |
| 公制型號 | TPP23M-64 | TPP23M-106 | TPP23M-170 |
|
保持轉矩 雙極 （盎司英寸） |
90.0 | 150.0 | 240.0 |
|
保持轉矩雙極 （NCM） |
64 | 106 | 169 |
|
長度 （英寸） |
1.75 | 2.21 | 3.09 |
|
長度 （厘米） |
4.4 | 5.6 | 7.8 |
|
寬度 （英寸） |
2.2 | 2.2 | 2.2 |
|
寬度 （厘米） |
5.6 | 5.6 | 5.6 |
|
重量 （盎司） |
17.0 | 24.0 | 37.0 |
|
重量 （公斤） |
0.5 | 0.7 | 1.0 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 |
| 號碼信息 | 4 | 4 | 4 |
| TPP23單極堆棧大小 | |||
|---|---|---|---|
| 帝國模型 | TPP23-90 | TPP23-150 | TPP23-240 |
| 公制型號 | TPP23M-64 | TPP23M-106 | TPP23M-170 |
|
保持轉矩 單極 （盎司英寸） |
72.0 | 120.0 | 168.0 |
|
保持轉矩單極 （NCM） |
51 | 85 | 119 |
|
長度 （英寸） |
1.75 | 2.21 | 3.09 |
|
長度 （厘米） |
4.4 | 5.6 | 7.8 |
|
寬度 （英寸） |
2.2 | 2.2 | 2.2 |
|
寬度 （厘米） |
5.6 | 5.6 | 5.6 |
|
重量 （盎司） |
17.0 | 24.0 | 37.0 |
|
重量 （公斤） |
0.5 | 0.7 | 1.0 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 |
| 號碼信息 | 6 | 6 | 6 |
| TPP23雙極繞組 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 90A10 | 90A20 | 90A30 | 150A10 | 150A20 | 150A30 | 240A10 | 240A20 | 240A30 |
| 公制型號 | 64A10 | 64A20 | 64A30 | 106A10 | 106A20 | 106A30 | 170A10 | 170A20 | 170A30 |
|
電流 （A /相） |
1.0 | 2.0 | 3.0 | 1.0 | 2.0 | 3.0 | 1.0 | 2.0 | 3.0 |
|
電壓 （V /相位） |
5.8 | 3.0 | 1.8 | 7.9 | 3.8 | 2.4 | 9.1 | 3.8 | 3.0 |
|
電阻 （R /相位） |
5.8 | 1.5 | 0.6 | 7.9 | 1.9 | 0.8 | 9.1 | 1.9 | 1.0 |
|
電感 （MH） |
20.3 | 5.2 | 2.0 | 35.0 | 8.6 | 3.5 | 45.4 | 8.6 | 4.8 |
| TPP23單極繞組 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 90V18 | 90V30 | 90V60 | 90V120 | 150V23 | 150V38 | 150V60 | 150V76 | 150V154 | 240V28 | 240V45 | 240V60 | 240V92 | 240V179 |
| 公制型號 | 64V18 | 64V38 | 64V60 | 64V120 | 106V23 | 106V38 | 106V60 | 106V76 | 106V154 | 170V28 | 170V45 | 170V60 | 170V92 | 170V179 |
|
目前的 單極 （A /相位） |
3.0 | 2.0 | 1.0 | 0.5 | 3.0 | 2.0 | 1.3 | 1.0 | 0.5 | 3.0 | 2.0 | 1.5 | 1.0 | 0.5 |
|
電壓 單極 （V /相位） |
1.8 | 3.0 | 6 | 11.9 | 2.3 | 3.8 | 6 | 7.6 | 15.4 | 2.8 | 4.5 | 6 | 9.2 | 17.9 |
|
電阻 單極 （R /相位） |
0.6 | 1.6 | 6 | 23.5 | 0.8 | 1.9 | 4.8 | 7.6 | 30.9 | 0.9 | 2.2 | 4 | 9.2 | 35.7 |
|
電感 單極 （MH） |
1.0 | 2.6 | 10.8 | 41.4 | 1.6 | 4.2 | 11.7 | 17.7 | 67.3 | 2.1 | 5.2 | 14.0 | 22.5 | 93.8 |
|
目前 雙極 （A /相位） |
2.1 | 1.4 | 0.7 | 0.4 | 2.1 | 1.4 | 0.9 | 0.7 | 0.4 | 2.1 | 1.4 | 1.1 | 0.7 | 0.4 |
|
電壓 雙極 （V /相位） |
2.6 | 4.2 | 8.5 | 16.8 | 3.3 | 5.4 | 8.5 | 10.8 | 21.8 | 4 | 6.4 | 8.5 | 13.0 | 25.3 |
|
電阻 雙極 （R /相位） |
1.2 | 3.1 | 12.0 | 47.0 | 1.5 | 3.8 | 9.6 | 15.2 | 61.8 | 1.8 | 4.5 | 8 | 18.5 | 71.4 |
|
電感 雙極 （MH） |
4 | 10.4 | 43.2 | 165.6 | 6.4 | 16.8 | 47.0 | 70.8 | 269.2 | 8.4 | 20.8 | 56.0 | 90.0 | 375.2 |
ElectroCraft 步進電機TPP23系列 可選型號
| TPP23＆TPP23M框架尺寸圖紙重點 | |||
|---|---|---|---|
| 電機類型 |
長度 （英寸） |
長度 （MM） |
|
| IMPERIAL | 公制 | ||
| TPP23-90 | TPP23M-41 | 1.8±0.03 | 44.5±0.8 |
| TPP23-150 | TPP23M-106 | 2.2±0.03 | 56.0±0.8 |
| TPP23-240 | TPP23M-170 | 3.1±0.03 | 78.5±0.8 |
