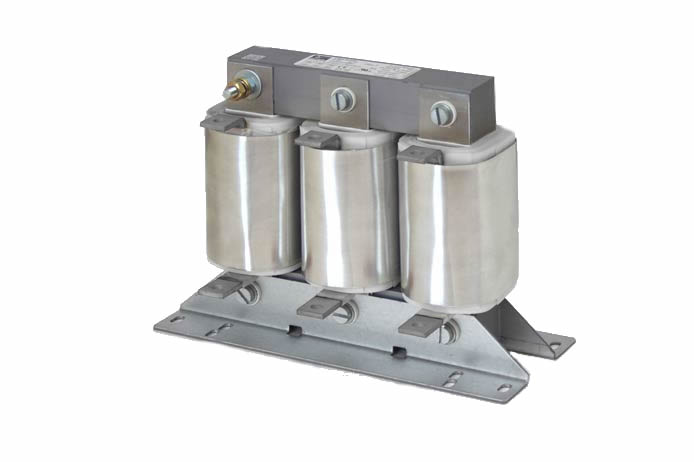

Block博力科 三相進線電抗器LR3A系列鋁 簡介
常規數據
測量電壓 3 x 400 Vac防護等級 IP 00
block博力科 三相進線電抗器LR3A系列鋁 應用
進線電抗器用于將電源污染最小化,降低直流連接電容中的無效功率和充電電流,并提高功率因數。
驗收說明
客戶收到貨物時,請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識,請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明:內件損壞,本人拒收字樣,由物流公司再返回;如產品不符,您可拒收。如外包裝有明顯損壞跡象(拍下包裝),您也可以拒收該貨品,并及時通知我們,我們會處理并承擔由此而產生的運輸費用; 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞,恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的,所以都是由廠家提供售后服務,保質期的時間一般為半年到一年不等,具體保質期都是依據原廠提供的為準。如果發生質量問題,界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝(特別要求除外);保質期內可修可換;供貨的同時一般同時提供廠家的原始說明書,使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題,參閱驗收說明。在此過程中我們只對我們提供的服務負責;由于返修是進出口免增值稅進出關,所以流程較正常清關流程復雜,時間較正常清關流程長;具體時間無法準確預測。此過程中產生的費用(國內運費,國際運費,四次海關清關招待費,廠家維修費)先由德普瑞墊付,在國外廠家維修好之后,我們依據責任歸屬,付清相關費用,商城安排發貨。
規格參數 | |
---|---|
訂貨號 | LR3A 40-4/90 |
測量電壓(Vac) | 3×400 |
測量電流(A) | 90 |
電感(mH) | 0.330 |
尺寸(H/W/Din mm) | 200/267/149 |
貨期 | 6-8周 |
block博力科 三相進線電抗器LR3A系列鋁 參數
|
LR3A 40-3/90 | LR3A 40-4/90 | LR3A 40-5/90 | LR3A 40-3/100 | LR3A 40-4/100 | LR3A 40-5/100 |
運營數據 |
|
|
|
|
|
|
測量電壓 | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac |
測量電壓 (IEC) | 3 x 690 Vac | 3 x 690 Vac | 3 x 690 Vac | 3 x 690 Vac | 3 x 690 Vac | 3 x 690 Vac |
測量電壓 (UL) | 3 x 600 Vac | 3 x 600 Vac | 3 x 600 Vac | 3 x 600 Vac | 3 x 600 Vac | 3 x 600 Vac |
短路電壓 uK | 3 % @ 400 Vac | 4 % @ 400 Vac | 5 % @ 400 Vac | 3 % @ 400 Vac | 4 % @ 400 Vac | 5 % @ 400 Vac |
測量頻率 高 | 50?Hz | 50?Hz | 50?Hz | 50?Hz | 50?Hz | 50?Hz |
電壓降 | 6,9 Vac | 9,2 Vac | 11,6 Vac | 6,9 Vac | 9,2 Vac | 11,6 Vac |
測量電流 | 90?A | 90?A | 90?A | 100?A | 100?A | 100?A |
電感′ | 0.245?mH | 0.330?mH | 0.408?mH | 0.220?mH | 0.290?mH | 0.368?mH |
感應公差 | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % |
許可 |
|
|
|
|
|
|
許可 | cURus | cURus | cURus | cURus | cURus | cURus |
環保 |
|
|
|
|
|
|
環境溫度 | -10 °C 至 +40 °C | -10 °C 至 +40 °C | -10 °C 至 +40 °C | -10 °C 至 +40 °C | -10 °C 至 +40 °C | -10 °C 至 +40 °C |
冷卻方法 | AN | AN | AN | AN | AN | AN |
安全性 和 防護等級 |
|
|
|
|
|
|
類型 | 開放式 | 開放式 | 開放式 | 開放式 | 開放式 | 開放式 |
防護等級 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
防護等級(預備) | I | I | I | I | I | I |
絕緣材料級 | IEC=H, UL=class 180 | IEC=H, UL=class 180 | IEC=H, UL=class 180 | IEC=H, UL=class 180 | IEC=H, UL=class 180 | IEC=H, UL=class 180 |
檢測電壓 | 4000 Vac | 4000 Vac | 4000 Vac | 4000 Vac | 4000 Vac | 4000 Vac |
接口 和 安裝 |
|
|
|
|
|
|
相 接口 | 扁銅板 | 扁銅板 | 扁銅板 | 扁銅板 | 扁銅板 | 扁銅板 |
PE 接口 | 適用 M8 | 適用 M8 | 適用 M8 | 適用 M8 | 適用 M8 | 適用 M8 |
固定方式 | 支撐角鐵 | 支撐角鐵 | 支撐角鐵 | 支撐角鐵 | 支撐角鐵 | 支撐角鐵 |
固定螺栓 | M8 | M8 | M8 | M8 | M8 | M8 |
尺寸 和 重量 |
|
|
|
|
|
|
重量 | 10.64?kg | 10.95?kg | 18.25?kg | 11.33?kg |
|
|
LR3A 40-3/90?? ?LR3A 40-4/90?? ?LR3A 40-5/90?? ?LR3A 40-3/100?? ?LR3A 40-4/100?? ?LR3A 40-5/100?? ?LR3A 40-3/115
LR3A 40-4/115?? ?LR3A 40-5/115?? ?LR3A 40-3/125?? ?LR3A 40-4/125?? ?LR3A 40-5/125?? ?LR3A 40-3/160?? ?LR3A 40-4/160
LR3A 40-5/160?? ?LR3A 40-3/180?? ?LR3A 40-4/180?? ?LR3A 40-5/180?? ?LR3A 40-3/200?? ?LR3A 40-4/200?? ?LR3A 40-5/200
LR3A 40-3/250?? ?LR3A 40-4/250?? ?LR3A 40-5/250?? ?LR3A 40-3/300?? ?LR3A 40-4/300?? ?LR3A 40-5/300?? ?LR3A 40-3/400
LR3A 40-4/400?? ?LR3A 40-5/400?? ?LR3A 40-3/500?? ?LR3A 40-4/500?? ?LR3A 40-5/500?? ?LR3A 40-3/630?? ?LR3A 40-4/630
LR3A 40-5/630?? ?LR3A 40-3/710?? ?LR3A 40-4/710?? ?LR3A 40-5/710?? ?LR3A 40-3/800?? ?LR3A 40-4/800?? ?LR3A 40-5/800
LR3A 40-3/1000?? ?LR3A 40-4/1000?? ?LR3A 40-5/1000?? ?LR3A 40-3/1200?? ?LR3A 40-4/1200?? ?LR3A 40-5/1200
LR3A 40-3/1400?? ?LR3A 40-4/1400?? ?LR3A 40-5/1400?? ?LR3A 40-3/1600?? ?LR3A 40-4/1600?? ?LR3A 40-5/1600
