banner/邦納 激光測距傳感器 Q4X簡介：

檢測精度達1mm

靈敏的按鍵設計，易于設置

banner/邦納 激光測距傳感器 Q4X參數：
光束 可見紅光, 655 nm
供電電壓 10 至 30 V dc
功率及電流消耗 < 675 mW
檢測距離 25 mm (0.98 in) 至 300 mm (11.81 in)
輸出配置 雙極性 (1 PNP & 1 NPN) 輸出
額定輸出 Off狀態漏電流: < 5 μA 30 V dc
PNP On狀態飽和電壓: < 1.5 V dc 100 mA 負載電流
NPN On狀態飽和電壓: < 1.0 V dc 100 mA 負載電流
遠程輸入 允許輸入電壓范圍: 0 to Vcc低電平有效:低態 < 2.0 V at 1 mA max.
電源保護電路 反極性瞬時過壓保護
光斑尺寸 距離: 25, Size (水平 x 垂直) 2.6 mm x 1.0 mm
距離:150, Size (水平 x 垂直) 2.3 mm x 0.9 mm
距離:300, Size (水平 x 垂直) 2.0 mm x 0.8 mm
溫度效應 0.05 mm/°C at 125 mm
0.35 mm/°C at 300 mm
響應時間：
1.5 ms 3 ms 10 ms 25 ms 50 ms
延遲 < 750 ms
抗干擾能力 > 5,000 lux
接插件5針 Euro型 M12 接插件
材質外殼: 316 L不銹鋼
鏡頭蓋：PMMA亞克力
光管及顯示窗口：聚砜樹脂
防震MIL-STD-202G,
防護等級 IP67 IP68 IP69K
化學兼容性 可使用日常設備清潔用的酸性或腐蝕性消毒劑
可使用加工廠常用的切削液和潤滑液
工作環境溫度 : ?10 °C to +55 °C (+14 °F to +131 °F) 相對濕度:35% to 95%
貯存溫度 –25 °C 至 +75 °C (?13 °F 至 +167 °F)
附注 使用前對傳感器進行10分鐘預熱以達到最佳性能

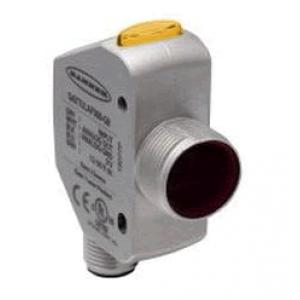

Q4X激光測距傳感器
1、優異特性及應用：
a) 25-300 mm 范圍, 在黑色目標物上也是如此
b) 結實的不銹鋼外殼結構
c) 優異的環境光線抑制功能
d) 易于使用
e) 帶角度的 4-位 LCD 顯示
f) 輸出顯示易于觀測
g) 通過按鈕可直觀的設置
堅固耐用、可靠檢測具有挑戰性的應用：
例如：1.黑色目標物、黑色背景檢測2.墊片檢測 3.多種顏色, 具有反光表面的包裝物檢測4.藥品蓋子檢測
2、產品基本特點
. 25-300 mm 檢測范圍,在黑色目標物最大范圍也可以可靠檢測
. 帶角度的 四位數顯易于觀測
. 數顯和按鈕易于設置
. 通用的用戶菜單：LE550, DF-G 系列 LE550, DF-G Series
. 耐用堅固的構造，F(xiàn)DA 等級不銹鋼結構，IP67, IP68, IP69K 防護等級
. 結構特性：抵制機械碰撞、安裝過緊、劇烈震動、易于清洗
. 可見光束易于設置和對準
. 一級激光, 655 nm光斑尺寸：2.6 mm x 1.0 mm @ 25 mm 2.3 mm x 0.9 mm @150 mm 2.0 mm x 0.8 mm @ 300 mm
. 10-30 V dc
. 雙極性 (PNP & NPN) 輸出
. 外部示教(默認為禁止)：遠程示教、激光禁止、主/從 同步、按鍵鎖定
. 優異的環境光屏蔽功能，溫度補償功能穩定檢測
3、示教方式：
兩點示教(default) 動態示教 窗口示教
亮態示教 暗態示教
4、應用行業：
汽車行業、印包行業、電子行業等
北京正好威創——工業自動化產品核心供應商

banner/邦納 激光測距傳感器 Q4X規格型號：

Q4XTBCOD300-Q8   95292
Q4XTBLAF100-Q8    91290
Q4XTBLAF300-Q8    94118
Q4XTILAF100-Q8     94885
Q4XTILAF300-Q8     94797
Q4XTKLAF100-Q8    97071
Q4XTKLAF300-Q8    95301
Q4XTULAF100-Q8    94884
Q4XTULAF300-Q8    94691
