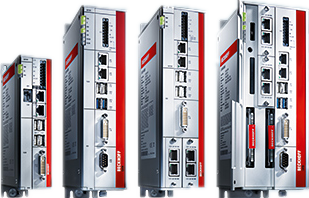

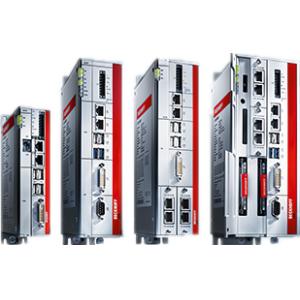

BECKHOFF倍福工業 PC C69xx系列 簡介

C69xx 工業 PC 系列是專為安裝在控制柜中而設計的。該系列的工業 PC 和帶 DVI 及 USB 接口的 Beckhoff 控制面板可完美結合成為一個操作單元，若裝有在嵌入式 Windows XP 或 Windows XP 專業版下運行的 TwinCAT 自動化軟件，則能夠?yàn)闄C(jī)械制造和設備安裝工程應用提供一個功能強大的平臺。

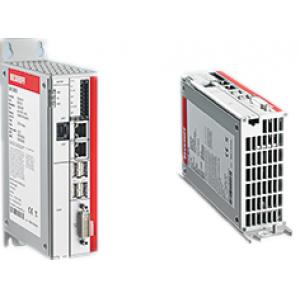

C69xx 工業 PC 的緊湊型鋁質機箱配備了一個 3.5 英寸的主板。所有 PC 接口都位于機箱的一側。也可選擇在兩側使用安裝板安裝 PC，并用螺釘固定在控制柜中。也可以安裝在后面板或右手側的面板上（見圖示）。

C69xx 系列 PC 由一個 24 V 電源模塊供電，也可以選擇用集成的不間斷電源（UPS）供電。電池組可以從外部進行連接，安裝在靠近 PC 的DIN 導軌上。右手側面板后的散熱片可以讓 PC 在無風扇的情況下的最高工作溫度達 55 °C。

C69xx 工業 PC 系列兩個型號之間的主要區別在于它們的處理器和散熱方式不同。C6925 采用的是 1 GHz Intel® Celeron® M ULV 處理器，無需風扇。C6920 采用的則是 Intel® Core? Duo 或 Core?2 Duo 處理器，在機箱下面有一個可以輕松更換的風扇盤。

C6925 的基本配置包括一個閃存盤，PC 內不包含任何旋轉部件。也可以選擇將硬盤集成到 PC 中。C69xx 有一個空置的迷你 PCI 插槽。用于安裝 PROFIBUS（FC3151）、CANopen（FC5151）、DeviceNet （FC5251）、SERCOS（FC7551）等 Beckhoff 迷你 PCI 現場總線卡或另一個以太網卡（FC9151）可供使用。

該系列的工業 PC 可以和帶 DVI 及 USB 接口的 Beckhoff 控制面板或以太網控制面板完美結合成為一個操作單元，若安裝有在嵌入式 Windows XP 或 Windows XP 專業版下運行的 TwinCAT 自動化軟件，則能夠?yàn)闄C(jī)械制造和設備安裝工程應用提供一個功能強大的平臺。由于配備有兩個獨立的以太網接口，在實際應用中，CP69xx 可以作為一個緊湊型中央處理單元，完全適用于 EtherCAT 控制系統。一個 100M Bit 以太網端口為 EtherCAT 控制任務提供最佳性能，同時，另一個 Gigabit 端口則可用于連接上層網絡。

BECKHOFF倍福 控制柜工業計算機C6915-0000 描述

工業 PC C6915 是專為控制柜安裝而設計的。 緊湊型機箱內配備了采用 Intel® Atom? 處理器的 3.5 英寸主板。 所有的 PC 接口均置于機箱前部。 該系列工業 PC 不帶風扇，通過內置的散熱片散熱，可在最高達 55 °C 的環境溫度中工作

BECKHOFF倍福 控制柜工業計算機C6915-0000 可選配置

型號 處理器 供貨日期

C6915-0000 Intel®Atom? 可供貨

C6915-0000 + C9900-U209 Intel®Atom? with UPS June 2010

C6915-0000 + C9900-U211 Intel®Atom? with 1-second UPS June 2010

BECKHOFF倍福 控制柜工業計算機C6915-0000 基本參數

機箱  無風扇工業 PC，適合于控制柜安裝，節省空間

后壁上的安裝板

所有接口均前置

狀態 LED

鋰電池，可以從前蓋后拆裝

前蓋板后有一個 CF 卡插槽

被動散熱，無需風扇

PC 上下留有 5 cm (2") 的自由空間，確保空氣流通

防護等級 IP 20

工作溫度 0…55 °C

基本配置的重量為 1.25 kg (2.8 lbs)

緊湊型外形尺寸 (W x H x D) 48 x 164 x 116 mm (1.9" x 6.5" x 4.6") 不帶安裝板

特點  Intel Atom 1.1 GHz 處理器

用于 Intel Atom 處理器的 3.5 英寸主板

1 個空閑的板卡用迷你 PCI 插槽，出廠時已安裝

1 GB DDR2RAM, 可擴展至 2G

主板集成顯卡, Intel GMA500, DVI-D 接口

主板集成雙以太網適配器，帶 2 個 10/100/1000BASE-T 接口

64 MB CF 卡 1 型，溫度范圍已拓展

4 USB 2.0 ports

24 V DC 電源

Microsoft Windows CE 操作系統，英語版
