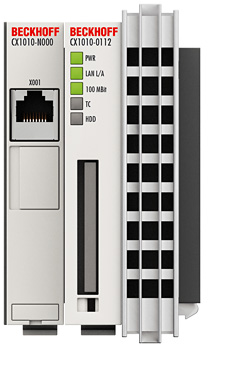

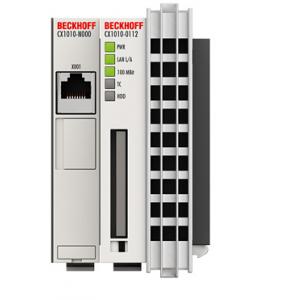

BECKHOFF倍福 CPU模塊CX1010 描述

基本 CX1010 模塊是CX系列的基本設備。它配備了一個 500 MHz Pentium?MMX-compatible 處理器，具備一般 CPU 性能。根據應用場合的不同，CX1010 也能在“無頭”模式中運行，即不帶顯示器和鍵盤。此時，雖然所生成的控制系統沒有可視化功能，但它通過內置的以太網接口仍可進行通信。如果需要本地可視化，可以通過 DVI（數字視頻接口）來實現，它能夠與所有的 Beckhoff 控制面板以及任何帶 DVI 或 VGA 輸入接口的商用監視器相連接。可以通過兩個 USB 接口中的任何一個讀取觸摸屏信號。處理器

BECKHOFF倍福 CPU模塊CX1010 參數

處理器  與 Pentium MMX 兼容，時鐘頻率 500 MHz

閃存  64 MB CF 卡

主內存  256 MB RAM （不可擴展）

接口  1 x RJ 45 （以太網），10/100 Mbit/s

診斷 LED  1 x 電源，1 x LAN 速度，1 x LAN 活動，TC 狀態，1 x 閃存存取

擴展插槽  1 x II 型 CF 卡，帶彈出設備

時鐘  由電池供電的內置時鐘，用于顯示時間和日期

操作系統  Microsoft Windows CE 或 Microsoft 嵌入式 Windows XP

控制軟件  TwinCAT PLC Run-Time 或 TwinCAT NC PTP Run-Time

系統總線  16 位 ISA（PC/104 標準）

電源  通過系統總線（通過 CX1100-xxxx 電源模塊）

最大功耗  6 W（包括系統接口 CX1010-N0xx）

尺寸（W x H x D）  57 mm x 100 mm x 91 mm

重量  約 355 g

工作/儲藏溫度  0…+50 °C/-25…+85 °C

相對濕度  95 %，無冷凝

抗振動/抗沖擊性  符合 EN 60068-2-6/EN 60068-2-27/29 標準

抗電磁及瞬時脈沖干擾/靜電放電  符合 EN 61000-6-2/EN 61000-6-4 標準

防護等級  IP 20

BECKHOFF倍福 CPU模塊CX1010 簡介

CX1010 CPU 模塊是 CX 系統的基本模塊，它包括 CPU 和含兩個應用層的內部閃存，并且提供另一個選擇 — 可附加一個 II 型 CF 卡?；九渲眠€包括一個以太網接口。所有其它的 CX 系列組件可通過設備兩端的 PC/104 接口連接。CPU 模塊可以和不同的硬件和軟件選件配套使用：操作系統可以是 Windows CE 或者嵌入式 Windows XP。CX1010 的基本配置包括一個 64MB 的 CF 卡。

Beckhoff 的TwinCAT 自動化軟件將 CX1010 系統轉化成一個功能強大的 PLC 和運動控制系統，無論在帶或不帶可視化功能的情況下都可以進行操作。用戶也可以在基本 CPU 模塊中添加更多系統接口和現場總線接口。無源冷卻型模塊 CX1010-COOL 包含在供貨范圍內。CPU 模塊需要一個 CX1100 型號的電源模塊。
