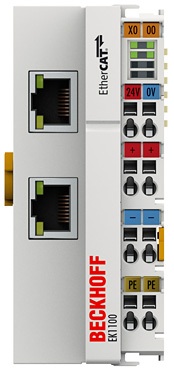

BECKHOFF倍福 EtherCAT耦合器 EK1100 描述
EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。
耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。
BECKHOFF倍福 EtherCAT耦合器 EK1100 參數
EtherCAT 系統內的任務 ?? ?連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-TX EtherCAT 網絡
數據傳輸介質 ?? ?Ethernet/EtherCAT 電纜（最低 CAT 5），屏蔽型
站點之間的距離 ?? ?最長 100 米（100BASE-TX）
EtherCAT 端子模塊數量 ?? ?最多 65,534 個
協議 ?? ?EtherCAT
延遲 ?? ?約 1 μs
數據傳輸率 ?? ?100 Mbaud
組態 ?? ?無需配置
總線接口 ?? ?2 x RJ45
電源 ?? ?24 V DC (-15 %/+20 %)
Us 電流消耗 ?? ?70 mA +（Σ E-bus 電流/4）
Up 電流消耗 ?? ?負載
E-bus 電流負載 ?? ?2000 mA
電源觸點 ?? ?最大 24 V DC / 最大 10 A
電氣隔離 ?? ?500 V（電源觸點/電源電壓/現場總線）
工作/儲藏溫度 ?? ?-25…+60 °C/-40…+85 °C
相對濕度 ?? ?95 %，無冷凝
抗振/抗沖擊性能 ?? ?符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能 ?? ?符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置 ?? ?IP 20/可變
認證 ?? ?CE，UL，Ex
BECKHOFF倍福 EtherCAT耦合器 EK1100 附件
接插件????電源線和連接器
